LTC5552 宽带射频微波 3 GHz 至 20 GHz

Linear Technology 的宽带双平衡无源混频器(LTC5552 Wideband RF Microwave 3 GHz to 20 GHz)用于微波收发器、点对点无线通信以及测试测量应用
发布时间:2018-06-14
Linear Technology 的 LTC5552 是一款用于 3 GHz 至 20 GHz 频率范围的双平衡、宽带、无源、微波混频器。该混频器还具有 DC 至 6 GHz 中频 (IF) 差分端口。该混频器和集成射频平衡不平衡转换器经过优化,涵盖了 3 GHz 至 20 GHz 射频范围。LO 集成放大器针对 1 GHz 至 20 GHz 的频率范围进行了优化,仅需要 0 dBm 驱动功耗。该器件提供高 IIP3 和 P1dB、低 LO 泄漏,在小型 QFN (3 mm x 2 mm) 封装中实现了高集成度。LTC5552 设计用于微波收发器、点对点无线通信以及测试测量应用。
LTC5552 宽带射频微波 3 GHz 至 20 GHz特性
集成 LO 缓冲器
匹配 50 Ω 宽带的射频和 LO 端口
上变频或下变频
频率:3 Hz 至 20 GHz
供电电压:3.3 V
供电电流:132 mA
工作温度范围:-40°C 至 +105°C

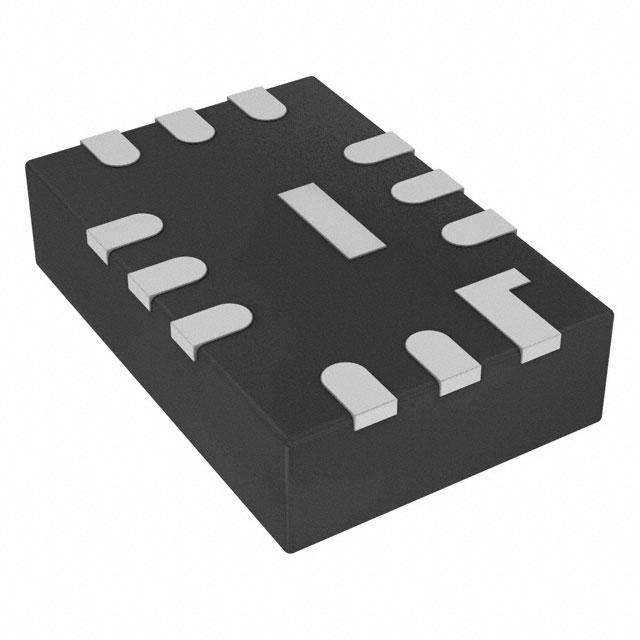

封装/外壳:12-QFN(3 x 2)
LTC5552 宽带射频微波 3 GHz 至 20 GHz应用
微波收发器
点对点无线通信
相控阵天线
测试与测量
无线回程
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | DC2668-A | RFID评估和开发套件及电路板-射频/IF和RFID | LTC5552 L 3GHZ TO 20GHZ MICROWAV | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | LTC5552IUDB#TRMPBF | RF混频器-射频器件 | 3GHZ TO 20GHZ MICROWAVE MIXER WI | ¥492.69600 | 在线订购 |
![]() | | LTC5552IUDB#TRPBF | RF混频器-射频器件 | RF 混频器 IC 升/降频器 3GHz ~ 20GHz 12-QFN(3x2) | 在线订购 |
