TLV704 低压差稳压器
Texas Instruments 提供 TLV704 24 V 输入电压、150 mA、超低 IQ 的低压差稳压器（TLV704 Low-Dropout Regulators）
发布时间：2018-06-14
Texas Instruments 的 TLV704 系列低压差 (LDO) 稳压器是超低静态电流器件，用于功率极敏感型应用。静态电流在整个负载电流和环境温度范围内几乎是恒定不变的。这些器件是诸如 MSP430 等低功耗微控制器的理想电源管理附件。
TLV704 可在 2.5 V 至 24 V 宽工作输入电压范围内工作。因此，该器件是电池供电型系统以及会发生大型线路瞬变的工业应用的理想选择。

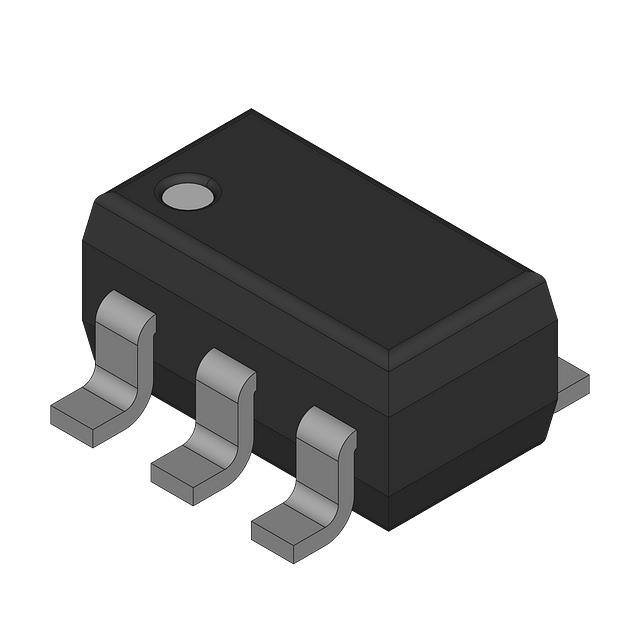

TLV704 采用 3 x 3 mm SOT23-5 封装，非常适合用于高性价比板卡的制造。
TLV704 低压差稳压器特性
宽输入电压范围：2.5 V 至 24 V
3.2 µA 低静态电流
接地引脚电流：在 100 mA IOUT 时 3.4 µA
高度稳定，低 ESR，1 µF 典型输出电容器
工作结温：-40°C 至 +125°C
采用 SOT23-5 封装
TLV704 低压差稳压器应用
超低功耗微控制器
电子表计
火灾报警和烟雾探测系统
手持设备外设
工业和汽车应用
远程控制器
ZigBee® 网络
便携式、电池供电型设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLV70433DBVEVM-712 | 线性稳压器-开发套件/万能板/PCB板-开发板/套件/编程器 | TLV70433 1 - Single Channels per IC Positive Fixed Linear Voltage Regulator Evaluation Board | ￥210.51340 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

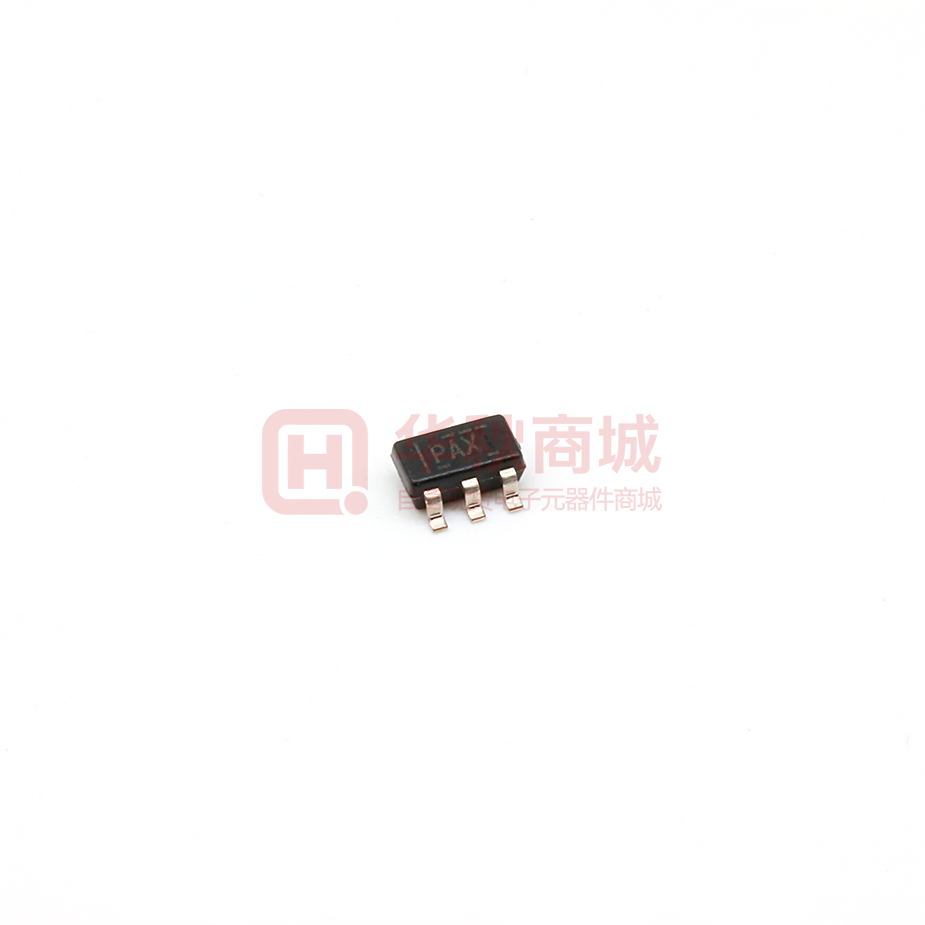

 | | TLV70430DBVR | 线性稳压器/LDO-电源管理 | 输出类型：固定 输出极性：正 最大输入电压：24V 输出电压：3V 输出电流：150mA | ￥2.17757 | 在线订购 |

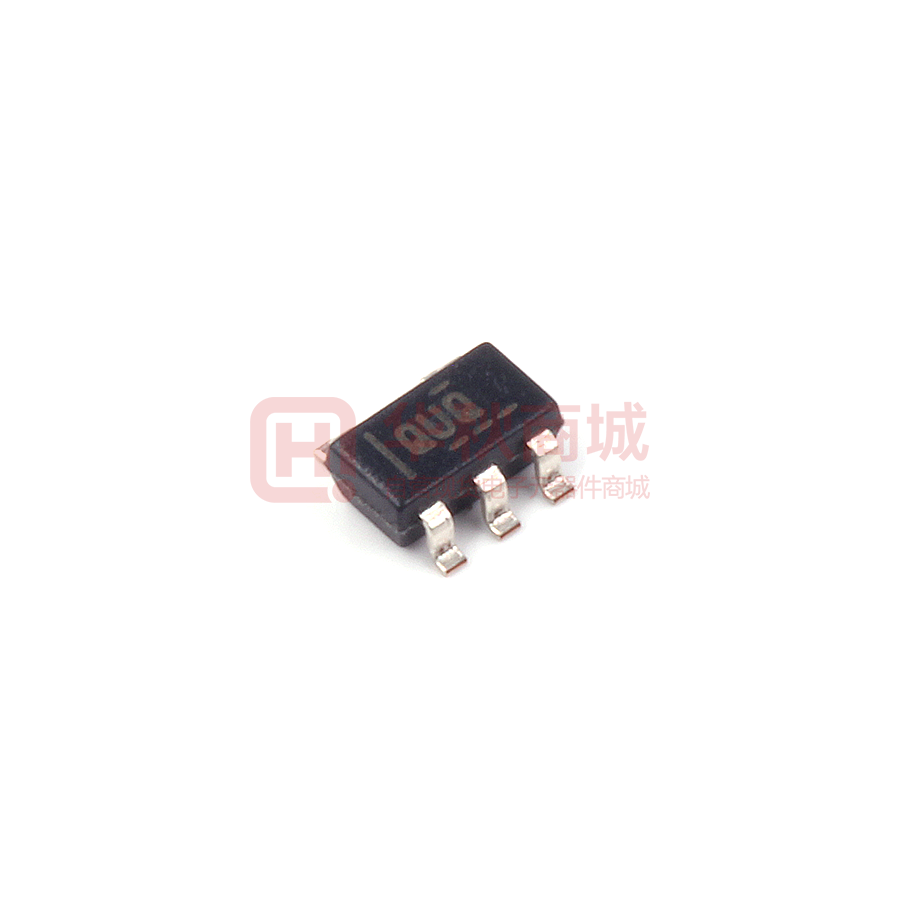

 | | TLV70450DBVR | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 固定 1 输出 150mA SOT23-5 | ￥5.46710 | 在线订购 |
 | | TLV70433DBVR | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 固定 1 输出 150mA SOT-23-5 Vo=3.3V | ￥0.44630 | 在线订购 |
 | | TLV70450DBVT | 线性稳压器/LDO-电源管理 | TLV704 150mA、24V、超低 IQ、低压降 (LDO) 稳压器 | ￥6.20767 | 在线订购 |
| | TLV70433DBVT | 线性稳压器/LDO-电源管理 | TLV704 150mA、24V、超低 IQ、低压降 (LDO) 稳压器 | ￥10.43280 | 在线订购 |
 | | TLV70436DBVR | 线性稳压器/LDO-电源管理 | TLV704 150mA、24V、超低 IQ、低压降 (LDO) 稳压器 | ￥10.23270 | 在线订购 |
 | | TLV70436DBVT | 线性稳压器/LDO-电源管理 | 24V 输入电压、150mA、超低·IQ 低压降稳压器 5-SOT-23 -40 to 125 | ￥5.19538 | 在线订购 |
| | TLV70430DBVT | 线性稳压器/LDO-电源管理 | 24V 输入电压、150mA、超低·IQ 低压降稳压器 5-SOT-23 -40 to 125 | ￥12.44823 | 在线订购 |
