RPA100H/RPA200H 系列半砖 DC/DC 转换器
RECOM Power 的 RPA100H 和 RPA200H 系列(RPA100H/RPA200H Series Half-Brick DC/DC Converters)是采用 10:1 的超宽输入电压范围的 DC/DC 轨道转换器
发布时间:2018-06-13
RECOM Power RPA100H 和 RPA200H 系列半砖 DC/DC 转换器专为轨道车辆和高电压电池应用。规划普遍适用于铁路应用的设备时,通常需要提供最少三个版本的相同设计,涵盖了标称值为 24 VDC 至 110 VDC 的轨道车辆所有标准电源电压范围。这会导致更高的复杂性,通过使用 RECOM 超宽输入电压的 DC/DC 轨道转换器,可实现一体式解决方案。
通过接受 10:1 的 14.4 VDC 至 156 VDC 输入电压范围,这些转换器可应用于任何铁路设计,而无需担心电压容差、电压骤降或本地电源电压。它们具备超宽输入电压范围,以单一产品涵盖 24 VDC 至 110 VDC 的所有标准电池的电源电压(包括 EN50155 瞬变和断电),这些器件提供隔离且经稳压的 12 V 或 24 VDC 输出。

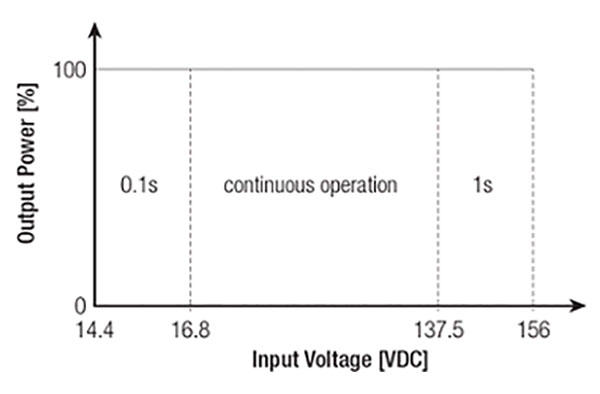

带认证的连续全功率运行范围为 16.8 V 至 137.5 V,包括满负载启动。在运行时,这款转换器可在低至 14.4 V 和高达 156 V 的更宽输入电压范围内短时间工作,从而覆盖所有 EN50155 欠压和过压瞬态条件。 |

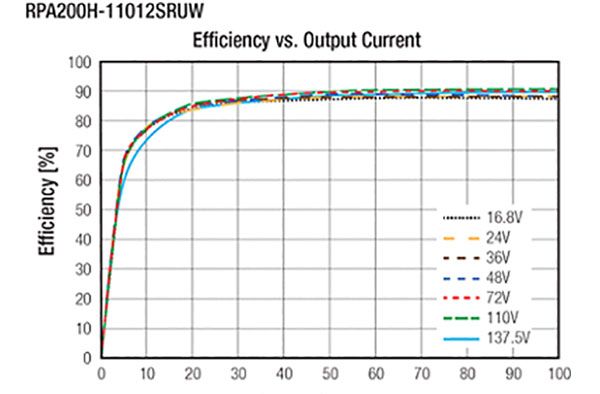

这些转换器在整个输入电压和负载范围内具有稳定的高效率,附带有金属基板,从而允许 -40 °C 至 +97 °C(适当冷却时)的宽工作温度范围。为实现高可靠性,内部并不使用钽电容器,且外壳具有螺纹插件,允许在高冲击和振动环境下安全安装到 PCB 或隔板。这些转换器完全符合 EN50155,获得了 UL/IEC/EN60950 认证并提供三年保修服务。 |
RPA100H/RPA200H 系列半砖 DC/DC 转换器特性
10:1 超宽输入电压范围
3 kVAC/1 分钟增强型绝缘
获得了 UL/IEC/EN60950-1 认证,带 CE 标志
符合 EN50155 规范
能效高达 90%
-40 °C 至 +93.5 °C 基板温度范围
RPA100H/RPA200H 系列半砖 DC/DC 转换器应用
轨道/机车车辆
车载和轨道旁应用
工业应用
高电压电池供电型应用
分布式电源
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| RPA100H-11012SRUW/P | DC-DC电源芯片-电源管理 | DC DC CONVERTER 12V 100W | ¥2457.83303 | 在线订购 | |
| RPA200H-11024SRUW/P | 电源模块-电源管理 | 隔离模块 直流转换器 1 输出 24V 8.5A 16.8V - 137.5V 输入 | 在线订购 | ||
| RPA200H-11012SRUW/P | 电源模块-电源管理 | 隔离模块 直流转换器 1 输出 12V 17A 16.8V - 137.5V 输入 | 在线订购 | ||
| RPA100H-11024SRUW/P | 电源模块-电源管理 | 隔离模块 直流转换器 1 输出 24V 4.2A 16.8V - 137.5V 输入 | 在线订购 |
