LTC1983 100 mA 稳压式充电泵逆变器
Linear Technology 适合便携式、手持式和电池应用的 DC/DC 转换器(LTC1983 100 mA Regulated Charge Pump Inverters)
发布时间:2018-06-13
LTC 的 LTC1983 是反相充电泵 DC/DC 转换器,能够产生负的稳压输出。该产品只需要三个小型外部电容器,并且可提供高达 100 mA 的输出电流。这些转换器可以工作在开环模式(产生 VIN 电压源)或稳压输出模式,具体取决于输入电源电压和输出电流。
这些 LTC1983 转换器具有许多实用的特性,包括较低静态电流(25 μA 典型值)和零电流关断模式,并可通过 SHDN 引脚进行编程设定。这些器件均提供超温和短路保护。LTC1983 采用 TSOT 封装,具有 -40°C 至 +85°C 的工作温度范围,非常适合用于便携式、手持式和电池应用。
LTC1983 100 mA 稳压式充电泵逆变器特性
升压/降压
拓扑:充电泵
输入电压(最小值):2.3 V
输入电压(最大值):5.5 V
输出电流:100 mA
封装/外壳:TSOT-23-6
工作温度范围:-40°C 至 +85°C (TA)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

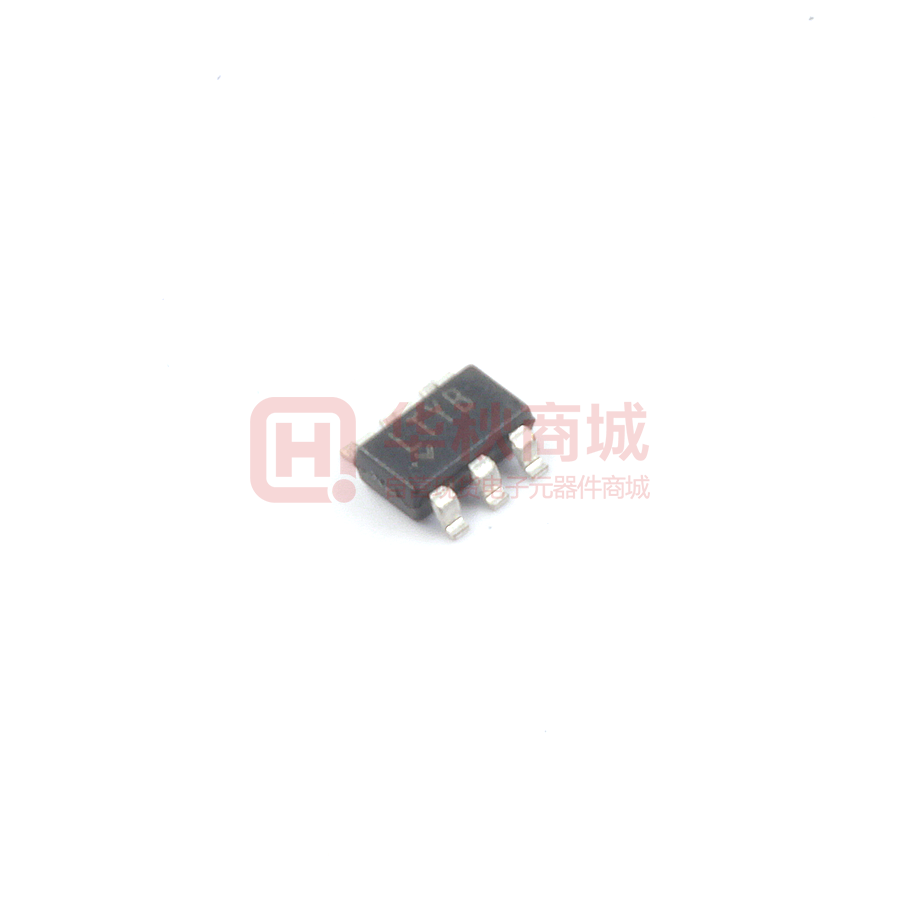

| LTC1983ES6-5#TRPBF | DC-DC电源芯片-电源管理 | IC REG CHARGE PUMP -5V TSOT23-6 | ¥27.42120 | 在线订购 | |
| LTC1983ES6-3#TRMPBF | DC-DC电源芯片-电源管理 | IC REG CHARGE PUMP -3V TSOT23-6 | ¥44.16120 | 在线订购 | |
| LTC1983ES6-5#TRMPBF | DC-DC电源芯片-电源管理 | IC REG CHARGE PUMP -5V TSOT23-6 | ¥50.43910 | 在线订购 | |
| LTC1983ES6-3#TRPBF | DC-DC电源芯片-电源管理 | LTC1983ES6-3#TRPBF | 在线订购 |
