MAX22191 寄生供电型数字输入集成电路
Maxim 的 MAX22191 （MAX22191 Parasitically Powered Digital Input Integrated Circuit）集成电路设计用于高速输入和恶劣的工业系统
发布时间：2018-06-13

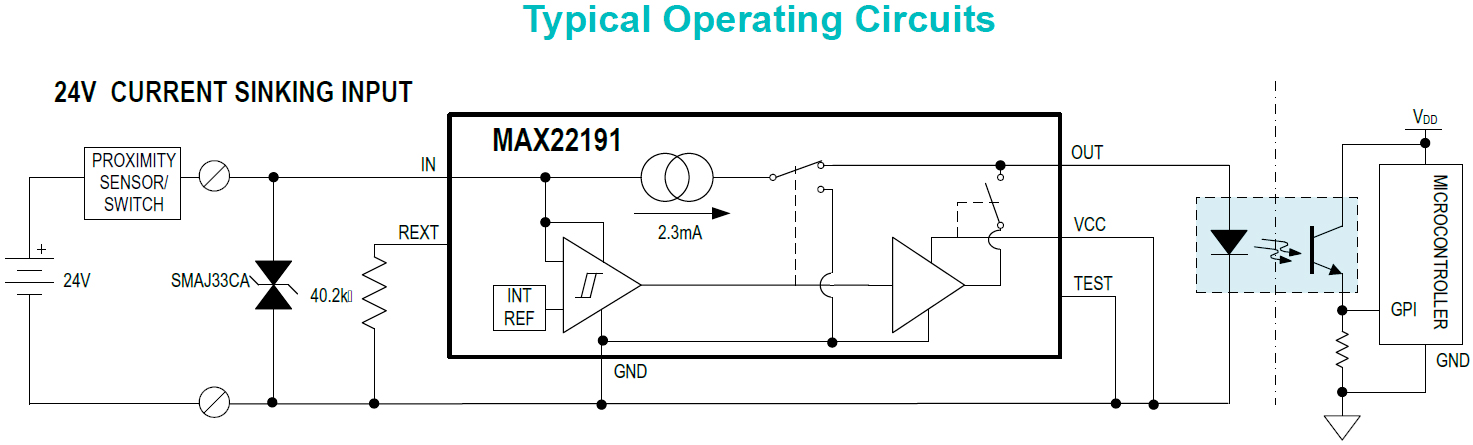

Maxim 的 MAX22191 是工业数字输入 (DI) 集成电路，能将 24 V DI 输入转换成 2.4 mA（典型值）电流用于驱动光隔离器。MAX22191 符合 1 型和 3 型输入，符合 48 V 输入，带有一个附加电阻器，且符合 IEC 61131-2 规范。
该器件的工作电源源自输入信号，从而无需使用外部电源。这种 DI 电路非常适合用于高速输入，具有 250 ns 响应时间的 CMOS 兼容测试输入（用于监视安全诊断）、集成器件保护热关断功能、适合恶劣工业系统的稳健性，以及能够用 -60 V 至 +60 V 范围内的输入信号进行正常操作。
MAX22191 采用小型、6 引线 SOT23 封装，可在 -40°C 至 +125°C 环境温度范围内工作。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX22191EVKIT# | 线性 - 比较器 | EVAL BOARD FOR MAX22191 | ￥623.44513 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX22191AUT+ | 特殊专用逻辑-逻辑及时序器件 | IC DIGITAL INPUT 6SOT | 在线订购 |
