ADP5003 低噪声微型 PMU
具有 3 A LDO 的 Analog Devices 3 A 降压稳压器（ADP5003 Low Noise Micro PMU），用于 ADC、射频收发器和时钟 IC
发布时间：2018-06-13

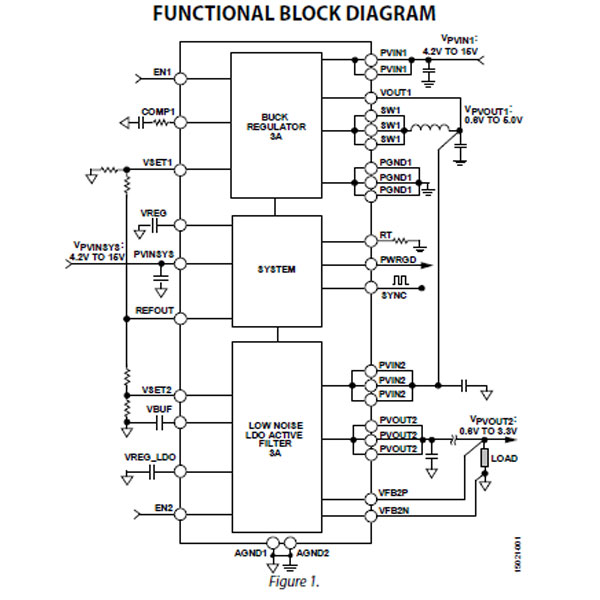

ADI ADP5003 集成了一个高电压降压稳压器和一款超低噪声低压差 (LDO) 稳压器。降压稳压器经过优化，能够输出高达 3 A 的电流。LDO 能够提供 3 A 的最大输出电流，并高效工作在低净空电压下，同时保持高电源抑制比。ADP5003 可以工作在两个工作模式：自适应模式或独立模式。自适应模式允许 LDO 通过内部调节降压输出电压以设定余量工作。此外，ADP5003 可以工作在独立模式，两个稳压器单独相互工作，并能通过电阻分压器对输出电压进行编程。LDO 稳压器输出可以使用远程检测精确控制在负载点 (POL)，对印刷电路板 (PCB) 印制线阻抗补偿，同时又能保持高输出电流。每个稳压器通过专用的精密使能输入激活。降压型开关频率可以同步到外部信号，或通过外部电阻器编程。ADP5003 安全特性包括热关断 (TSD) 和输入欠压锁定 (UVLO)。该 PMU 具备 -40 °C 至 +125 °C 额定工作结温范围，并采用小型、5 mm x 5 mm、32 引脚 LFCSP 封装。ADP5003 是用于为模拟至数字转换器 (ADC)、射频收发器和时钟 IC 中的低噪声电源应用提供高能效、更安静稳压电源的理想解决方案。
ADP5003 低噪声微型 PMU特性
第一阶段转换的高能效降压
高 PSRR、低噪声 LDO 稳压器，用于清除开关纹波
3 A、低噪声、降压稳压器
宽输入电压范围：4.2 V 至 15 V
可编程输出电压范围：0.6 V 至 5.0 V
0.3 MHz 至 2.5 MHz 内部振荡器
0.3 MHz 至 2.5 MHz 同步频率范围
工作温度范围：-40 °C 至 +125°C
自适应 LDO 稳压器余量控制选择，在完整负载范围内提供最优的能效和 PSRR
3 A、低噪声、NFET LDO 稳压器（有源滤波器）
宽输入电压范围：0.65 V 至 5 V
可编程输出电压范围：0.6 V 至 3.3 V
差分负载点远程检测
封装/外壳：32-LFCSP
ADP5003 低噪声微型 PMU应用
为高速 ADC 和模数转换器 (DAC) 设计的低噪声电源
RF 捷变收发器和时钟 IC
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADP5003ACPZ-R7 | 线性稳压器/LDO-电源管理 | ADP5003ACPZ-R7 | ￥39.31200 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADP5003CP-EVALZ | 开发板/评估板/验证板-开发板/套件/编程器 | ADP5003 - DC/DC，LDO 步降 2，非隔离 输出评估板 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| ADP5003datasheet | | - |  |
