SiP32431/SiP32432 负载开关
Vishay Siliconix 负载开关(SiP32431/SiP32432 Load Switch)具有宽输入电压范围和反向阻断功能，无需偏置电源轨
发布时间：2018-12-20
Vishay 的 SiP32431 和 SiP32432 是超低泄漏和静态电流压摆率控制的高侧开关，具有反向阻断功能。这些开关具有低导通电阻 p 沟道 MOSFET，可支持最高1.4 A 的连续电流。SiP32431 和 SiP32432 的输入电压范围为 1.5 V 至 5.5 V。SiP32431 和 SiP32432 具有低输入逻辑电平，可连接来自微处理器的低控制电压。SiP32431 具有逻辑高电平使能控制，而 SiP32432 具有逻辑低电平使能控制。两款器件均具有极低的工作电流，3.3 V 电源时通常为 10 pA。SiP32431 和 SiP32432 提供无铅 (Pb) 封装选项，包括 6 引脚 SC-70-6 和 4 引脚 TDFN4 1.2 mm x 1.6 mm DFN4封装。工作温度范围为 -40°C 至 +85°C。SiP32431 和 SiP32432 的紧凑封装选项、工作电压范围和低工作电流使其非常适合电池供电应用。
SiP32431/SiP32432 负载开关特性
1.5 V 至 5.5 V 输入电压范围
无需偏置电源轨
低导通电阻 RDS(ON) ，对于 TDFN4 1.2 mm x 1.6 mm 封装，典型值为 5 V 105mΩ，3 V 135mΩ
对于 SC-70-6 封装，典型值为 5 V 147mΩ 和 3 V 178mΩ
超低泄漏和静态电流：
压摆率控制导通时间：100μs
VIN 静态电流 = 0.01 nA
VIN 关闭漏电流 = 0.20 nA
反向阻断功能
SC-70-6 和 TDFN4 1.2 mm x 1.6 mm 封装
SiP32431/SiP32432 负载开关应用
无线传感器网络
智能电表
可穿戴设备
物联网
便携式医疗设备
安防系统
电池供电型设备
便携式仪器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

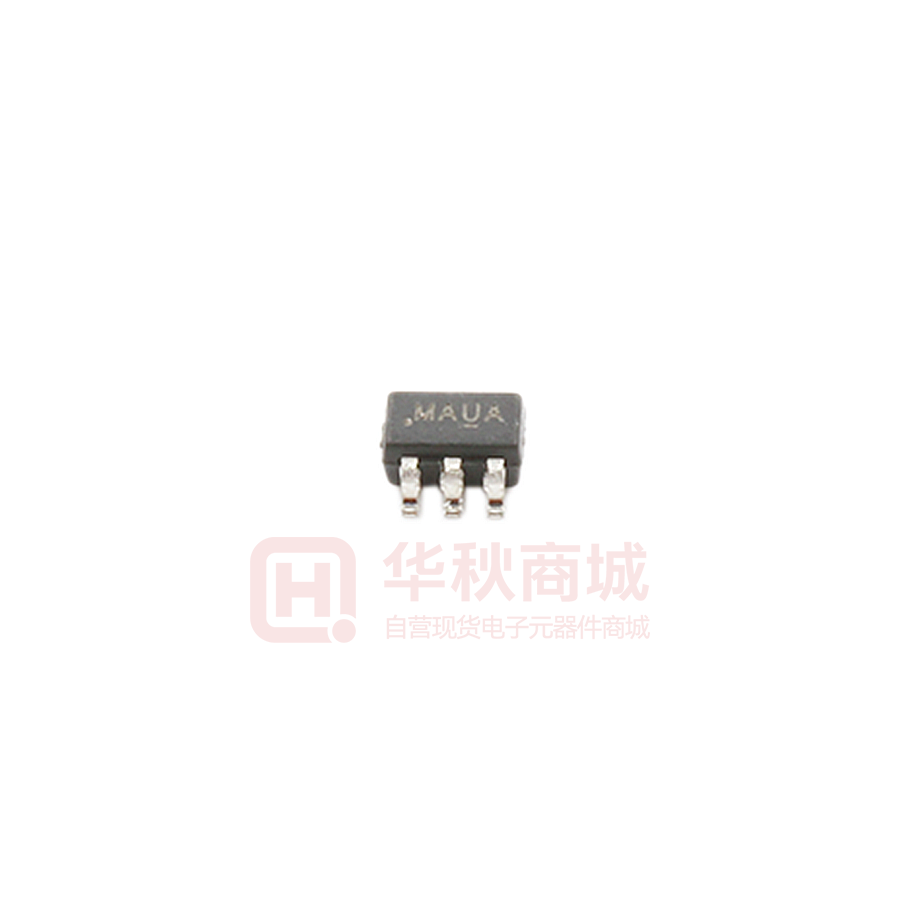

 | | SIP32431DR3-T1GE3 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 SC70-6 | ￥5.00360 | 在线订购 |

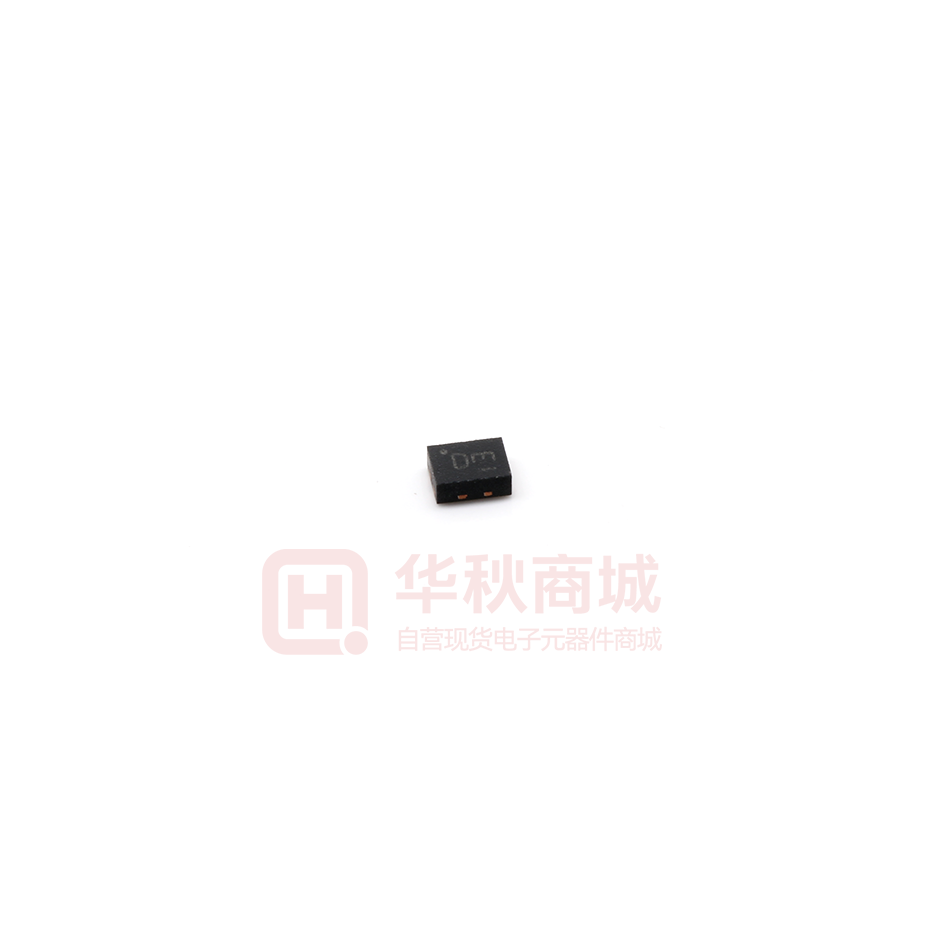

 | | SIP32431DNP3-T1GE4 | 电源开关/负载开关-电源管理 | IC PWR SWITCH P-CHAN 1:1 4TDFN | ￥4.64970 | 在线订购 |
 | | SIP32432DNP3-T1GE4 | 电源开关/负载开关-电源管理 | ￥5.27210 | 在线订购 |
