共模噪声滤波器和 ESD 保护 - LCFE 系列
Littelfuse 的 LCFE 系列共模噪声滤波器（Common Mode Noise Filter and ESD Protection - LCFE Series）适用于各种 CMF 和 ESD 应用
发布时间：2018-11-26
Littelfuse LCFE 系列共模噪声滤波器可有效抑制共模噪声，对高速差分数据线几乎没有影响。它们满足 USB 3.1、USB 3.0、MIPI、D-PHY 或 HDMI 等应用中的共模噪声滤波器 (CMF) 和 ESD 保护的工程要求。
共模噪声滤波器和 ESD 保护 - LCFE 系列特性
有效抑制共模噪声，对高速差分数据线几乎没有影响
-3 dB 下的差分模式截止频率高达 10.5 GHz
集成了一个共模滤波器和两个 ESD 抑制设备
超纤薄，仅为 0.68 mm x 0.55 mm x 0.35 mm
陶瓷多层式 SMD 元件
非极化产品
符合 RoHS 指令
±15 kV 空气，±8 kV 接触 ESD 保护（IEC 61000-4-2 Level 4）
高温焊接保证：260°C/10 秒
共模噪声滤波器和 ESD 保护 - LCFE 系列应用
一、智能手机和平板电脑
采用 Type-C™ 的 USB 3.1 Gen 1 Gbps 和 2 Gbps（5 Gbps 和 10 Gbps）
显示端口 1.2 Gbps（5.4 Gbps）
HDMI 2.0 Gbps（6.0 Gbps）
MDDI、MIPI、MHL
二、便携式/可穿戴设备
游戏机、POS、VR、加密狗
三、消费类产品
PDP、液晶电视、DVD 播放器、PC、音频播放器、DSC、机顶盒、笔记本电脑、SSD、家庭自动化、IoT 模块
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

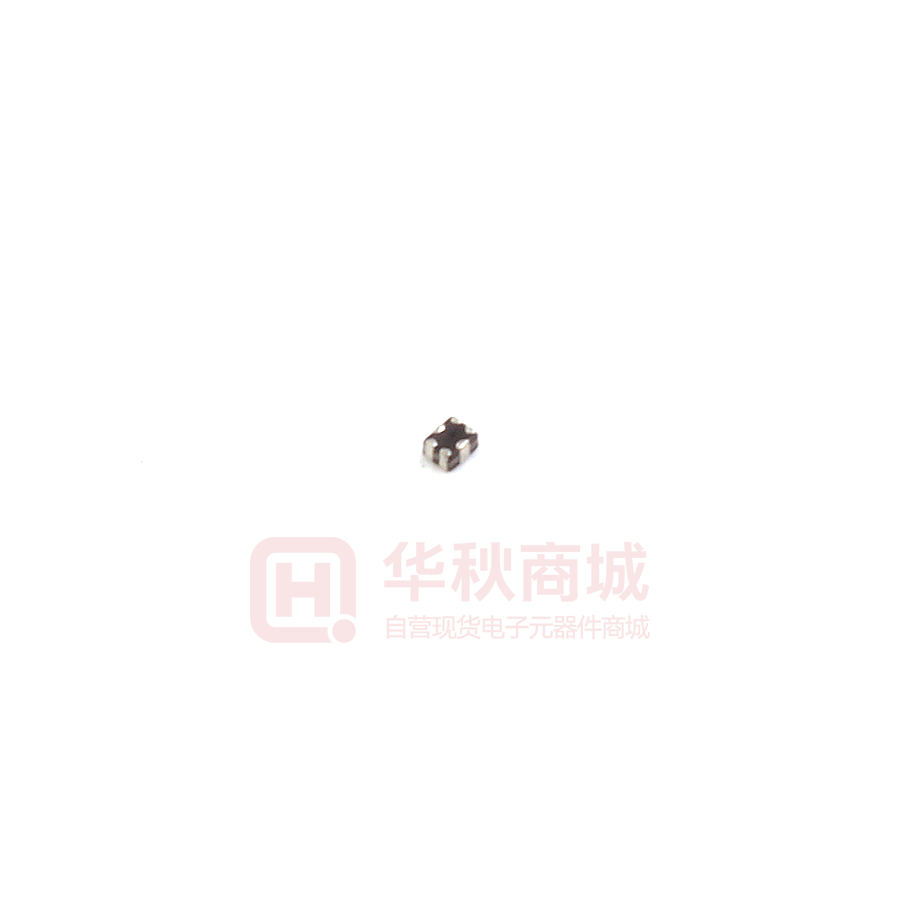

 | | LCFE060502A120TG | 共模电感-电感器 | 共模电感 OriginalH 100mA 3Ω 12Ω 0202 | ￥0.65000 | 在线订购 |
 | | LCFE060502A350TG | 共模滤波器-滤波器与磁珠 | CMC 2LN 50MA 35 OHM SMD | 在线订购 | |
| | LCFE060502A650TG | 共模滤波器-滤波器与磁珠 | 2 线路共模扼流圈 表面贴装型 65 Ohms @ 100 MHz 50mA DCR 8 欧姆 | ￥14.43819 | 在线订购 |
 | | LCFE080602A120TG | 共模滤波器-滤波器与磁珠 | CMC 2LN 100MA 12 OHM SMD | 在线订购 | |
| | LCFE080602A250TG | 共模滤波器-滤波器与磁珠 | CMC 2LN 100MA 25 OHM SMD | ￥13.00498 | 在线订购 |
