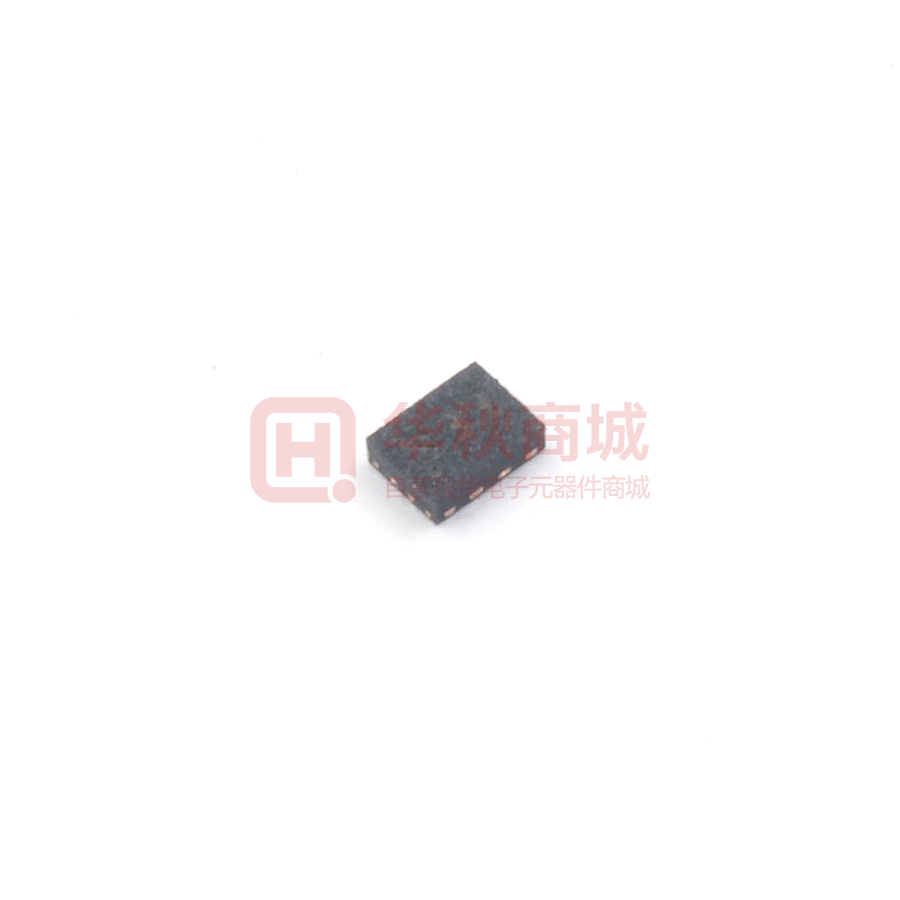

LD56100 超低噪声线性稳压器
STMicro 的 LD56100 （LD56100 Ultra-Low Noise Linear Regulator）是一款低压差快速瞬态超低噪声线性稳压器
发布时间：2018-11-26
STMicro LD56100 高精度稳压器可在 1.8 V 至 5.5 V 的输入电压范围内提供 1 A 电流，典型压差为 120 mV。它采用 DFN8 (1.2 mm x 1.6 mm) 封装，可最大限度地节省空间。该器件输出端标配陶瓷电容器。
LD56100 具有超低压差、低静态电流和快速瞬态响应以及内部软启动电路，适用于低功耗电池供电应用。通过使能逻辑控制功能可将 LD56100 置于关断模式，从而使总电流消耗低于 1 μA。还包括具有限流折返和热保护的短路保护。
LD56100 超低噪声线性稳压器特性
输入电压范围：1.9 至 5.5 V
超低压差：120 mV（典型值）在 1 A 负载和 VOUT = 3.3 V 条件下
极低的静态电流：100μA（典型值）在空载下，0.03 μA（典型值）在关闭模式下
输出电压容差：-40°C 至 +85°C 时 ±1%
超低噪音：10 Hz 到 100 kHz，VOUT = 3.0 V 下 13 μVRMSV 噪声
高 PSRR：1 KHz 时 70 dB
可根据要求提供宽范围的输出电压：从 1.0 V 到 5.0 V，步长为 50 mV
逻辑控制式电子关断 (PPAK)
内部软启动
可选输出电压放电功能
兼容陶瓷电容器 COUT = 1 μF
内部电流限制折返和热保护
提供 DFN8（1.2 mm x 1.6 mm）
工作温度范围：-40°C 至 +125°C
LD56100 超低噪声线性稳压器应用
手机
平板电脑
电池供电型系统
相机耗材
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LD56100DPU33R | 线性稳压器/LDO-电源管理 | ￥2.75500 | 在线订购 | |
 | | LD56100DPU30R | 线性稳压器/LDO-电源管理 | ￥2.00981 | 在线订购 |
