符合 EN60335-1 GWT 标准的 LZ-N 系列电源 PCB 继电器

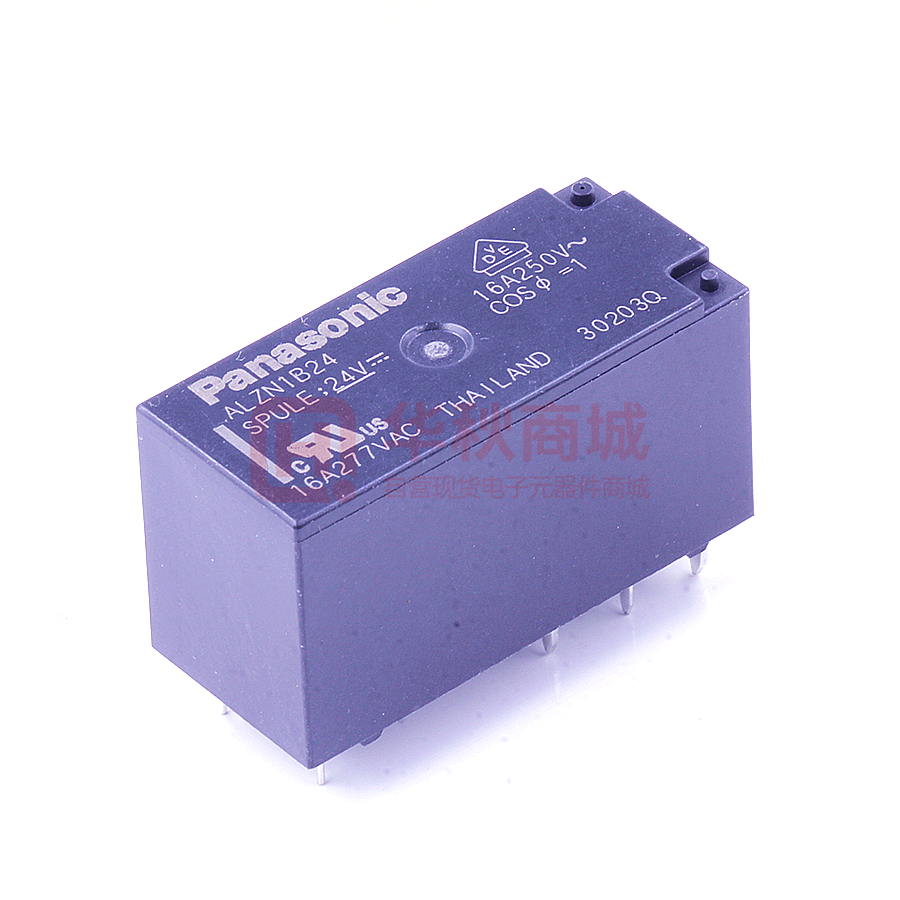

Panasonic 高度为 15.7 mm 的 LZ-N 系列纤细薄型继电器（LZ-N Series Power PCB Relays, EN60335-1 GWT Compliant）
发布时间：2018-11-26
Panasonic 的 LZ-N 继电器具有 LZ 继电器的优化型引脚兼容能力。常开触头和转换触头可在高达 +105°C 的环境温度下切换高达 16 A/250 V 的负载。尽管继电器的尺寸非常紧凑（12.5 mm x 28.8 mm x 15.7 mm（宽 x 长 x 高）），但触头和线圈之间的间隙和爬电距离最小为 10 mm。除了工厂和楼宇自动化中广泛的应用外，由于符合 IEC / EN 60335-1 GWT 标准，这款继电器还可用于白色家电。单侧稳定 LZ-N 继电器可采用通常的 5 V 至 24 V 线圈电压。
符合 EN60335-1 GWT 标准的 LZ-N 系列电源 PCB 继电器特性
16 A 开关电流，250 VAC开关电压
触头布置：1 Form A 或 1 Form C 触头
触头材料：AgSnO2
紧凑型设计（宽 x 长 × 高）：12.5 mm x 28.8 mm x 15.7 mm
触头和线圈之间的击穿电压：5,000 VRMS
触头和线圈之间的空气和爬电距离：最小 10 mm
VDE、UL/C-UL 认证
符合 EN60335-1 GWT 标准的 LZ-N 系列电源 PCB 继电器应用
家用电器
办公设备
工业设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ALZN1B05W | 功率继电器-继电器 | 通用 继电器 SPDT（1 Form C） 5VDC 线圈 通孔 | ￥8.05800 | 在线订购 |
| | ALZN1B09W | 功率继电器-继电器 | 通用 继电器 SPDT（1 Form C） 9VDC 线圈 通孔 | 在线订购 | |
| | ALZN1B12W | 固态继电器（SSR）-继电器 | ALZN1B12W | ￥19.31680 | 在线订购 |
| | ALZN1B18W | 功率继电器-继电器 | 通用 继电器 SPDT（1 Form C） 18VDC 线圈 通孔 | 在线订购 | |
| | ALZN1B24W | 功率继电器-继电器 | ALZN1B24W | 在线订购 |
