AP22815/615 单通道限流高压侧电源开关
Diodes 的 AP22815 和 AP22615 电源开关（AP22815/615 Single-Channel Current-Limited High-Side Power Switches）带可调节单通道配电开关，具有输出 OVP
发布时间：2018-10-11
Diodes AP22815 和 AP22615 是 3A 单通道限流高压侧电源开关，具有输出过压保护 (OVP)，针对 USB 和其他热插拔应用进行了优化，这些应用需要从输出端获得 OVP 以保护系统。
AP22815 支持固定限流功能，而 AP22615 具有可调节限流功能，针对需要精确限流支持的应用进行了优化。它们支持 USB PD 3.0 快速角色交换功能。在 USB PD 快速角色交换事件期间，输出电压在 110μs 内恢复到 USB 有效电压范围。这些器件具有快速短路和输出过压响应时间，可提高整体系统的稳健性。
TSOT25 和 TSOT26 封装在 OUT 引脚上集成放电电路。这些器件为那些易受容性大负载和可能发生的短路影响的应用提供完整的保护解决方案。它们具有输出 OVP、反向电流阻断、过流、过热和短路保护功能，以及受控式上升时间和欠压锁定功能。
AP22815/615 单通道限流高压侧电源开关特性
软启动时间和故障指示灯
内置软启动，典型值为 2.1 ms上升时间
固定 3.0 A 精确可调电流限制：
AP22615 可编程电流范围：0.4 A 至 4.0 A
AP22815 电流范围：3.0 A
行业标准封装：
AP22615 为 TSOT26
AP22815 为 TSOT25
低 RDS(ON)：40mΩ
降低了电压降和功率损耗
广泛的保护功能集：
带自动恢复的过压
带自动恢复的过流
带自动恢复的短路
带自动恢复的过热
输出修正电压保护
AP22815/615 单通道限流高压侧电源开关应用
笔记本电脑
平板电脑
主板
机顶盒
USB 充电器
电信系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

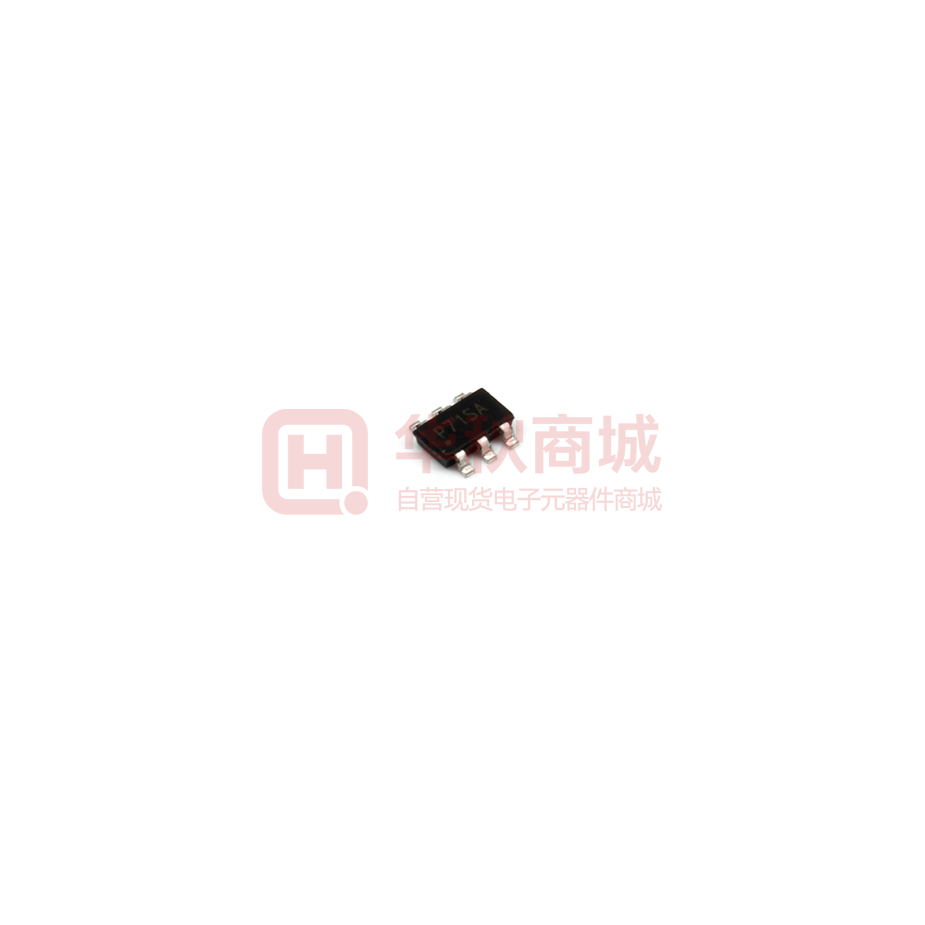

 | | AP22815AWT-7 | 电源开关/负载开关-电源管理 | IC PWR SWTCH N/P-CHAN 1:1 TSOT25 | ￥4.41677 | 在线订购 |
 | | AP22615AWU-7 | 电源开关/负载开关-电源管理 | 电源开关/驱动器 1：1 N/P 通道 3A TSOT-26 | ￥3.43181 | 在线订购 |
