RClamp3354S.TCT TVS 二极管
用于敏感元器件的 Semtech 低压 RailClamp® 浪涌保护（RClamp3354S.TCT TVS Diode）
发布时间：2018-10-11
Semtech 的 RClamp3354S.TCT RailClamp® TVS 二极管可保护连接到高速数据和传输线的敏感元件免受电快速瞬变 (EFT)、电缆放电事件 (CDE) 和静电放电 (ESD) 引起的过压危害。
该二极管在单一封装中结合了抗浪涌、低电容控向二极管和一个 TVS 二极管。每个器件可保护多达四个高速线路。RClamp3354S.TCT 可承受高电平浪涌电流 (25 A, 8 /20μs)，同时保持低于 5 pF 的低负载电容。高浪涌能力意味着它可用于诸如千兆以太网、电信线路和 LVDS 接口等应用。
该 TVS 二极管采用 Semtech 专有的 EPD 工艺技术制造。EPD 工艺与硅雪崩二极管工艺相比，能提供低断态电压并显著减少漏泄电流和电容。该器件具有 3.3 V 低工作电压。
RClamp3354S.TCT TVS 二极管特性
最多可保护四条 I/O 线
用于高速接口的低电容：<5 pF
低动态电阻：0.25 Ω
低工作电压：3.3 V
固态硅雪崩技术
高速数据线路的瞬变保护：
IEC-61000-4-2 ESD 30 kV（空气）、30 kV（接触）
IEC 61000-4-4 (EFT) 40 A (5/50 ns)
IEC 61000-4-5（闪电）20 A (8/20 μs)
浪涌抑制二极管阵列，带内部 TVS 二极管
RClamp3354S.TCT TVS 二极管应用
10/100/1000 以太网
中心局设备
LVDS 接口
MagJacks 和集成磁性元件
笔记本、台式机和服务器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

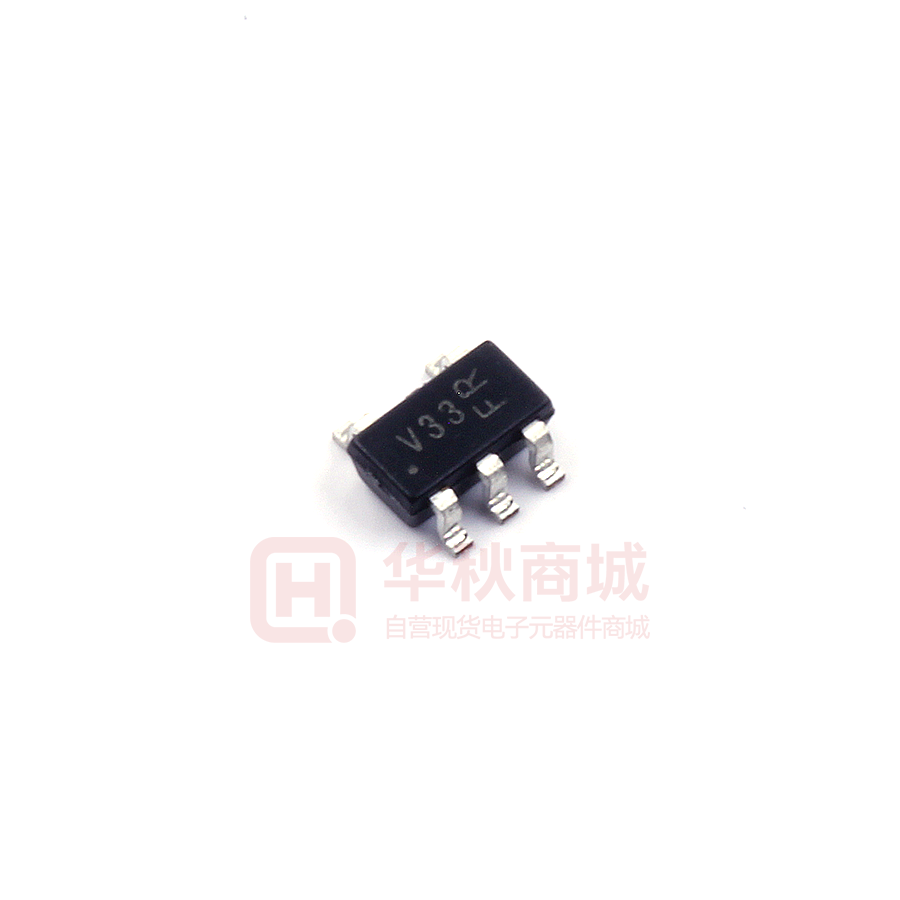

 | | RCLAMP3354S.TCT | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管 VRWM=3.3V VBR(Min)=3.5V VC=16V IPP=25A Ppp=400W SOT23-5L | ￥3.55320 | 在线订购 |
