简易型汽车 LED 电流调节器
Diodes 的 BCR4xxUQ 系列（Simple Automotive LED Current Regulators）是 10 mA 至 350 mA 恒流调节器
发布时间：2018-09-13
Diodes 的 BCR4xxUQ 系列恒流调节器为在各种汽车应用中驱动低电流 LED 灯串提供了一种简便方法。
BCR4xxUQ 系列无需外部元器件即可在预设电流下运行，因此使用简单。不过，为了获得更大的设计灵活性，可以使用外部电阻将其调节至 100 mA (BCR40xUQ)、200 mA (BCR420UQ) 或 350 mA （BCR421UQ），从而依靠单一系列品即可提供广泛的应用。
为便于调光和实现淡入/淡出效果，该系列可以 PWM 方式调光至 25 kHz。这类产品采用薄型 DFN2020 (BCR42xUFDQ) 封装，具有较低的封装高度和最大设计灵活性。
简易型汽车 LED 电流调节器特性
电源电压 +1.4 V 至 +40 V
提高光输出效率仅需 1.4 V 电源，允许灯串中采用更多的 LED；40 V 为电压尖峰和 LED 短路故障提供了足够的空间，同时可保持 LED 亮度和寿命
负温度系数
随着温度的升高减少电流。这有助于延长 LED 使用寿命。也可进行均流，从而通过并联工作实现大于 100 mA 的 LED 电流
25 kHz 时 PWM < 1% 占空比
LED 亮度可通过 PWM 准确控制，从而允许低亮度调光
DFN2020 封装选项 (BCR42xUFDQ)，高度<0.6 mm
扁平的外形适用于更薄的应用，如侧发光 LED 灯条
在 10 mA 至 350 mA 可设置电流
简化了 LED 驱动，电流预设至 10 mA 且在 ±10% 范围可调，并可灵活调节至高达 200 mA (BCR420UQ) 和 350 mA (BCR421UQ)
简易型汽车 LED 电流调节器应用
仪表组照明
环境照明
内部照明
转向灯
尾部集群照明
水坑灯和脚踏板灯
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

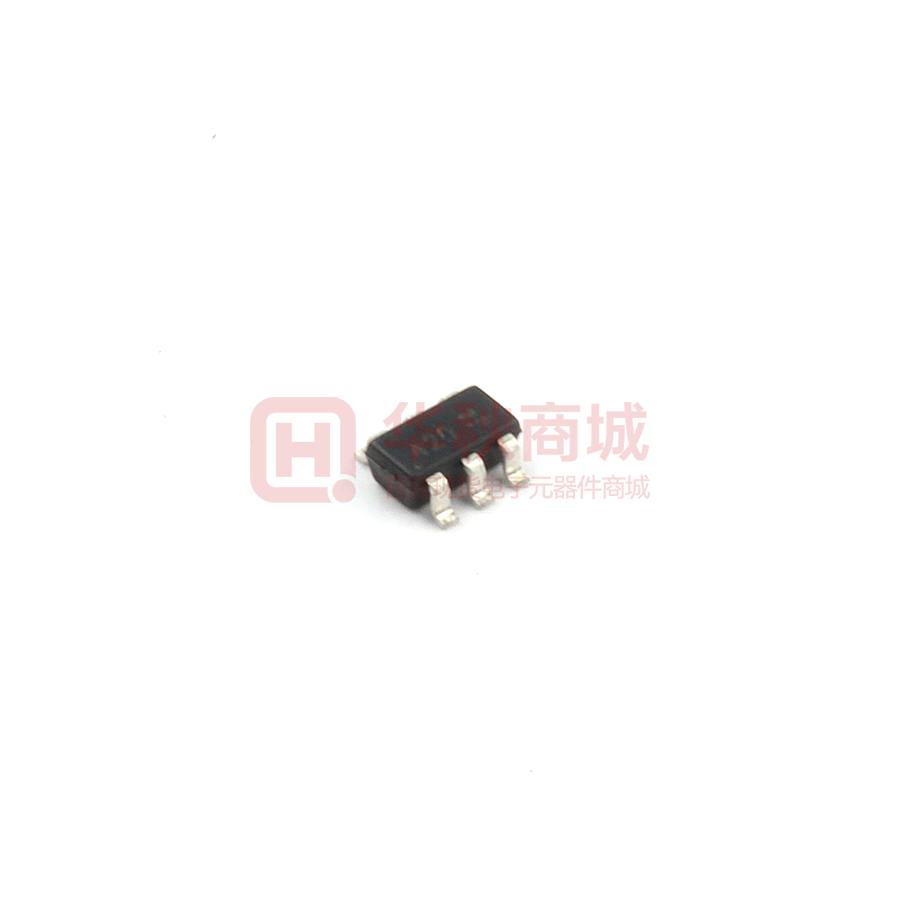

 | | BCR401UW6Q-7 | LED/照明驱动器-电源管理 | TRANSISTOR LED DRIVER SOT26 | ￥3.27690 | 在线订购 |
| | BCR402UW6Q-7 | LED/照明驱动器-电源管理 | TRANSISTOR LED DRIVER SOT26 | ￥2.05892 | 在线订购 |
| | BCR405UW6Q-7 | LED/照明驱动器-电源管理 | TRANSISTOR LED DRIVER SOT26 | ￥2.67840 | 在线订购 |
| | BCR420UW6Q-7 | LED/照明驱动器-电源管理 | IC LED DRVR LIN PWM SOT26 | ￥1.03999 | 在线订购 |

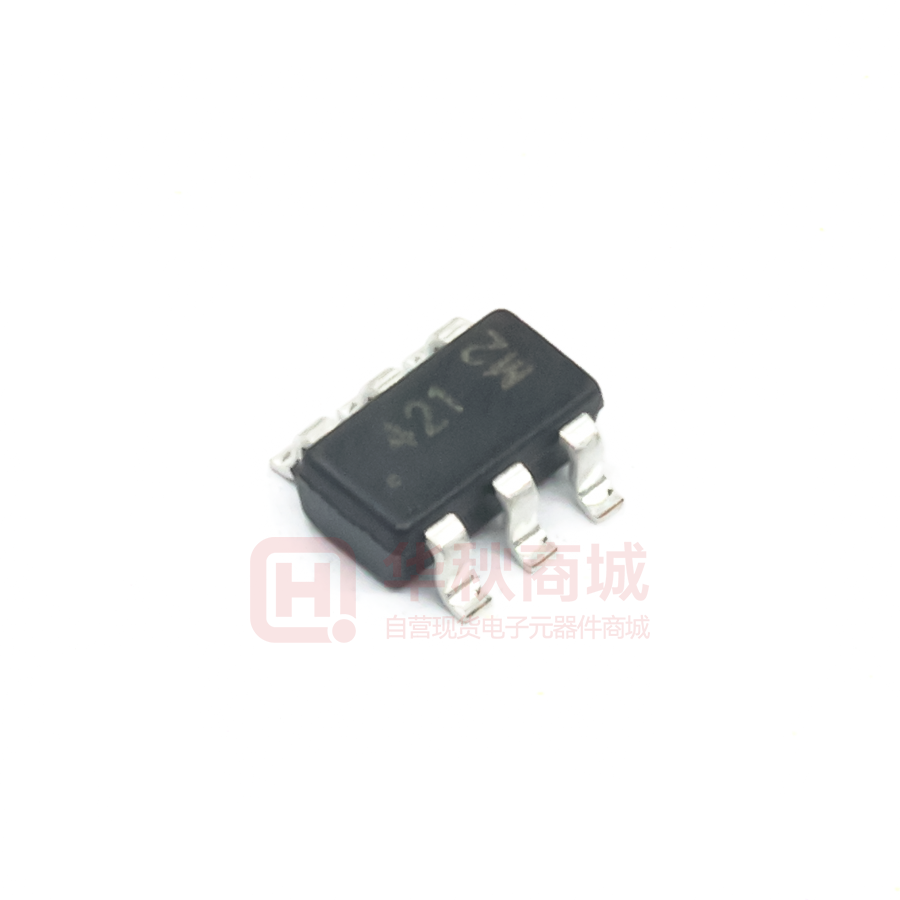

| | BCR421UW6Q-7 | LED/照明驱动器-电源管理 | TRANSISTOR LED DRIVER SOT26 T&R | ￥1.29374 | 在线订购 |
 | | BCR420UFDQ-7 | LED/照明驱动器-电源管理 | IC REG LED CCR 6DFN | ￥2.26746 | 在线订购 |
| | BCR421UFDQ-7 | LED/照明驱动器-电源管理 | IC REG LED CCR 6DFN | ￥2.40084 | 在线订购 |
