    LT3021 极低压差 (VLDO™) 线性稳压器

    LT3021 极低压差 (VLDO™) 线性稳压器

    Analog Devices 的 500 mA 稳压器(LT3021 Very Low Dropout (VLDO™) Voltage Linear Regulator)提供 1.2 V、1.5 V、1.8 V 或可调输出

    发布时间:2018-09-13

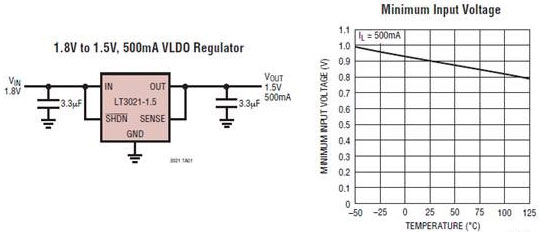

    Power by Linear™ / Analog Devices 的 LT3021 VLDO 线性稳压器在低至 0.9 V 的输入电源下工作,提供 500 mA 输出电流且典型压差为 160 mV。该器件非常适用于低输入电压到低输出电压的应用,电气效率与开关稳压器相当。LT3021 稳压器以小至 3.3 μF 的低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应能力。LT3021 的其它特性包括 0.05% 典型线路调节和 0.2% 典型负载调节。在关断状态下,静态电流通常降至 3 μA。
    内部保护电路包括反向电池保护、限流、带迟滞的热限制以及反向电流保护。LT3021 可哟呵你工作可调节输出,以及三个固定的输出电压(1.2 V、1.5 V 和 1.8 V)。该稳压器可采用 DFN 和 SO 封装。LT3021 非常适用于工业和消费类设计中手持设备的电池应用。


    LT3021 极低压差 (VLDO™) 线性稳压器特性

    • 可调节输出 (VREF = VOUT(MIN) = 200 mV)

    • 固定输出电压:1.2 V、1.5 V 和 1.8 V

    • VIN 范围:0.9 V 至 10 V

    • 压差:160mV(典型值)

    • 输出电流:500 mA

    • 使用低 ESR 陶瓷电容器(最小 3.3 µF)实现了稳定性

    • 从 0 mA 至 500 mA 的 0.2% 负载调节

    • 静态电流:120 μV(典型值)

    • 关断模式下 3 μA 典型静态电流

    • 限流保护

    • 电池反向保护

    • 无反向电流

    • 带迟滞的热限制


    LT3021 极低压差 (VLDO™) 线性稳压器应用

    1. 手持式设备

    2. 电池

    3. 测试与测量

    4. 通用稳压

    LT3021 Linear Regulators
    图片数据手册产品型号产品分类产品描述价格操作
    LT3021EDH#PBF线性稳压器/LDO-电源管理Linear Voltage Regulator IC Positive Adjustable 1 Output 0.2 V ~ 9.5 V 500mA 16-DFN (5x5)在线订购
    LT3021EDH#TRPBF线性稳压器/LDO-电源管理IC REG LDO ADJ 0.5A 16DFN在线订购
    LT3021EDH-1.2#PBF线性稳压器/LDO-电源管理IC REG LDO 1.2V 0.5A 16DFN在线订购
    LT3021EDH-1.5#PBF线性稳压器/LDO-电源管理IC REG LDO 1.5V 0.5A 16DFN在线订购
    LT3021EDH-1.8#PBF线性稳压器/LDO-电源管理IC REG LDO 1.8V 0.5A 16DFN在线订购
    LT3021ES8#PBF线性稳压器/LDO-电源管理线性稳压器/LDO 500mA低压极低跌落线性稳压器 SOIC8_150MIL Vin=0.9V~10V Vout=0.2V~9.5V在线订购
    LT3021ES8#TRPBF线性稳压器/LDO-电源管理IC REG LDO ADJ 0.5A 8SOIC在线订购
    LT3021ES8-1.2#PBF线性稳压器/LDO-电源管理500mA,低压,极低压差线性稳压器¥34.17372在线订购
    LT3021ES8-1.2#TRPBF线性稳压器/LDO-电源管理IC REG LDO 1.2V 0.5A 8SOIC在线订购
    LT3021ES8-1.5#PBF线性稳压器/LDO-电源管理IC REG LDO 1.5V 0.5A 8SOIC在线订购
    LT3021ES8-1.8#PBF线性稳压器/LDO-电源管理IC REG LDO 1.8V 0.5A 8SOIC在线订购
    LT3021IS8-1.8#PBF线性稳压器/LDO-电源管理IC REG LDO 1.8V 0.5A 8SOIC在线订购
