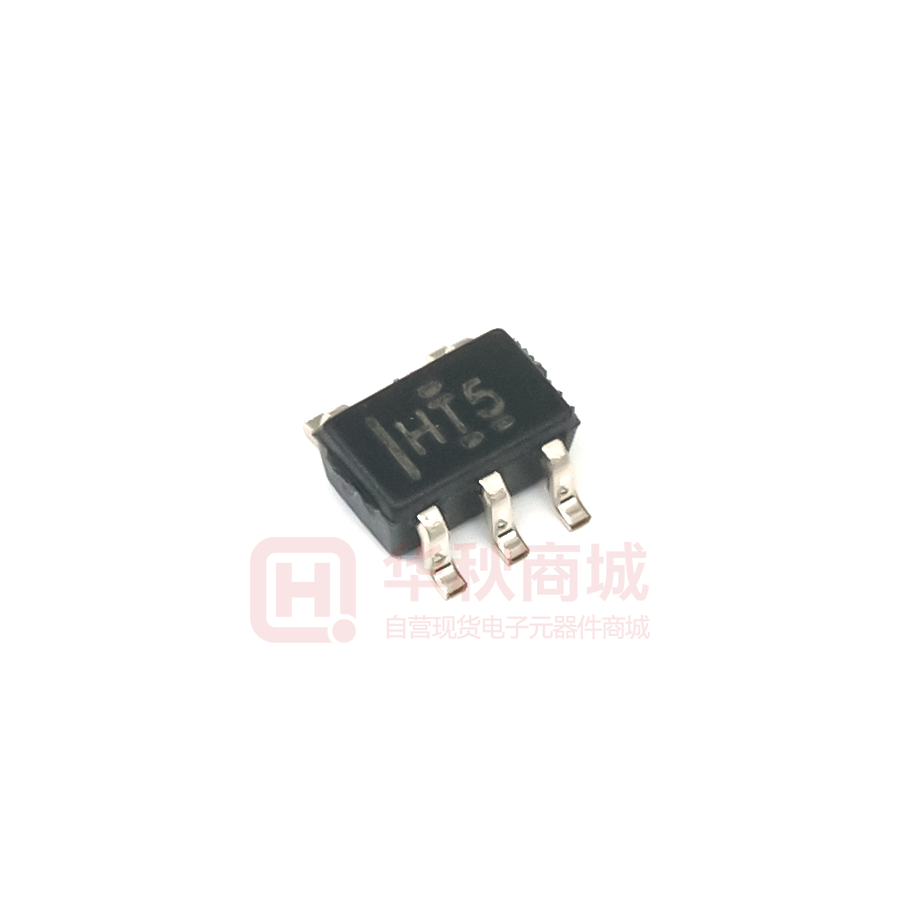

SN74AUP1G06 低功耗单路逆变器缓冲器
Texas Instruments SN74AUP1G06 低功耗单路逆变器（SN74AUP1G06 Low-Power Single Inverter Buffer）具有开漏输出
发布时间：2018-09-13
AUP 系列是 Texas Instruments 首屈一指的解决方案，满足业界对电池供电的便携式应用的低功耗需求。该系列确保在 0.8 V 至 3.6 V 的完整 VCC 范围内具备极低的静态和动态功耗，从而实现更高的电池寿命。这款产品也能保持出色的信号完整性。
SN74AUP1G06 低功耗单路逆变器缓冲器特性
闩锁性能超过 100 mA，符合 JESD 78 II 类标准
经测试，ESD 性能符合 JESD 22 标准
2000 V 人体模型（符合 A114-B II 类标准）
1000 V 带电荷器件模型 (C101)
采用 Texas Instruments NanoStar™ 封装
低静态功耗（I CC = 0.9μA，最大值）
低动态功耗（Cpd = 1 pF，3.3 V 时的典型值）
低输入电容（Ci = 1.5 pF，典型值）
低噪声：过冲和欠冲 < VCC 的 10%
Ioff 支持在部分掉电模式下工作
输入滞后允许缓慢输入转换，并使输入端具有更好的抗开关噪声能力（3.3 V 时，Vhys= 250 mV，典型值）
宽工作 Vcc 范围：0.8 V 至 3.6 V
针对 3.3 V 工作电压进行了优化
支持混合模式信号操作的 3.6 V I/O 容限
3.3 V 时，tpd = 3.6 ns（最大值）
适合点对点应用
SN74AUP1G06 低功耗单路逆变器缓冲器应用
AV 接收器
智能手机
蓝光播放机和家庭影院
桌面或笔记本电脑 PC
嵌入式 PC
GPS：个人导航设备
移动互联网设备
网络投影仪前端
便携式媒体播放器
烟雾探测器
企业级固态硬盘 (SSD)
高清电视 (HDTV)
企业级平板电脑
便携式音频基座
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SN74AUP1G06DBVR | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | ￥1.63892 | 在线订购 |
 | | SN74AUP1G06DPWR | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | ￥4.08015 | 在线订购 |
 | | SN74AUP1G06DCKR | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | ￥1.24801 | 在线订购 |
 | | SN74AUP1G06DRYR | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | ￥1.47435 | 在线订购 |
 | | SN74AUP1G06DSFR | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | 在线订购 | |
 | | SN74AUP1G06YFPR | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | 在线订购 | |
 | | SN74AUP1G06DBVT | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | ￥4.52444 | 在线订购 |
| | SN74AUP1G06DCKT | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | ￥4.72358 | 在线订购 |
 | | SN74AUP1G06DRLR | 反相器-逻辑及时序器件 | SN74AUP1G06 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗反相器 | ￥1.88449 | 在线订购 |
