TLV62568 降压降压转换器
Texas Instruments TLV62568 （TLV62568 Step-Down Buck Converters）是 1 A 高能效降压转换器，采用 SOT23 和 SOT563 封装
发布时间：2018-06-13
Texas Instruments TLV62568 器件是一款同步降压型降压 DC-DC 转换器，针对高能效和紧凑的解决方案尺寸进行了优化。该器件集成了开关，能够提供高达 1 A 的输出电流。
在中等到重负载条件下，该器件在工作在脉宽调制 (PWM) 模式，具有 1.5 MHz 开关频率。在轻负载时，器件会自动进入省电模式 (PSM)，从而在整个负载电流范围保持高能效。关断模式下电流消耗降至低于 2 µA。
TLV62568 提供通过外部电阻分压器调节的输出电压。内部软启动电路限制启动时的浪涌电流。内置其它功能，如过电流保护、热关断保护和电源良好。这些器件采用 SOT23 和 SOT563 封装。
TLV62568 降压降压转换器特性
能效高达 95%
低 RDS(on) 开关 150 mΩ / 100 mΩ
输入电压范围：2.5 V 至 5.5 V
0.6 V 至 VIN 可调节输出电压
省电模式，可实现轻负载、高能效
100% 占空比实现了最低压降
35 µA 静态工作电流
1.5 MHz 开关频率
电源良好输出
过流保护
内部软启动
热关断保护
采用 SOT 封装
与 TLV62569 引脚兼容
使用 TLV62568 和 WEBENCH® Power Designer 创建定制设计
TLV62568 降压降压转换器应用
通用型 POL 电源
网络数码摄像机
机顶盒
无线路由器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLV62569DBVR | DC-DC电源芯片-电源管理 | 功能类型：降压型 输出类型：可调 输入电压：2.5~5.5V 输出电压：0.6~5.5V 输出电流(最大值)：2A | ￥0.42250 | 在线订购 |
 | | TLV62569PDDCT | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.6V 输出 2A SOT-23-6 细型，TSOT-23-6 | ￥5.52167 | 在线订购 |
 | | TLV62569DRLT | DC-DC电源芯片-电源管理 | ￥9.87536 | 在线订购 | |
| | TLV62569PDRLT | DC-DC电源芯片-电源管理 | ￥5.74687 | 在线订购 | |
 | | TLV62569DBVT | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.6V 输出 2A SC-74A，SOT-753 | ￥9.98970 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLV62568PEVM-860 | 开发板/评估板/验证板-开发板/套件/编程器 | TLV62568P - DC/DC，步降 1，非隔离 输出评估板 | ￥556.16083 | 在线订购 |
 | | TLV62568EVM-789 | 开发板/评估板/验证板-开发板/套件/编程器 | TLV62568 - DC/DC，步降 1，非隔离 输出评估板 | ￥579.31455 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | TLV62568PDRLT | DC-DC电源芯片-电源管理 | ￥4.26500 | 在线订购 | |

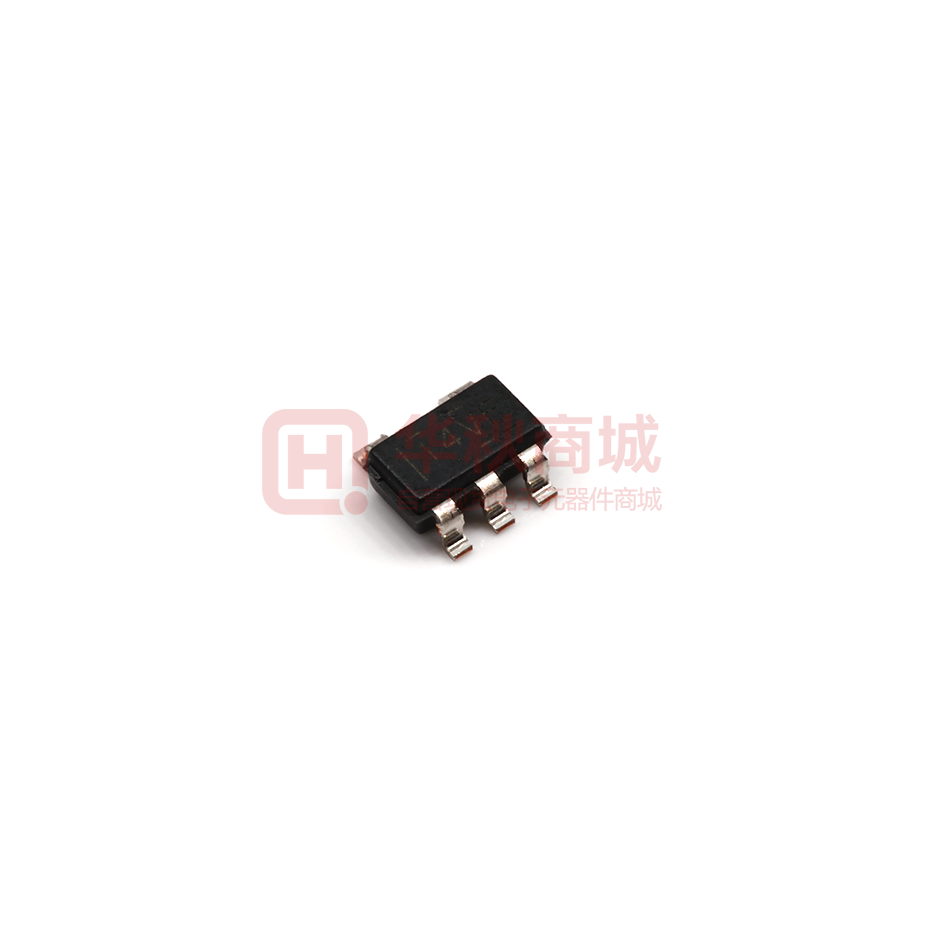

 | | TLV62568DBVR | DC-DC电源芯片-电源管理 | 采用 SOT 封装的 1A 高效同步降压转换器 | ￥0.24860 | 在线订购 |
| | TLV62568DRLT | DC-DC电源芯片-电源管理 | TLV62568 TLV62568 采用 SOT-23 封装的 1A 高效降压转换器 | ￥8.44546 | 在线订购 |
 | | TLV62568DBVT | DC-DC电源芯片-电源管理 | 采用 SOT23 或 SOT563 封装的 2.5V 至 5.5V 输入、1A 高效降压转换器 5-SOT-23 -40 to 125 | ￥3.55441 | 在线订购 |
| | TLV62568PDDCT | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.6V 1 输出 1A SOT-23-6 细型，TSOT-23-6 | ￥8.31497 | 在线订购 |
