XENSIV™ TLE5014 角度传感器
Infineon 的 TLE5014 角度传感器（XENSIV™ TLE5014 Angle Sensors）具有极高的功能安全等级，并采用了易用性设计理念
发布时间：2018-09-13
Infineon 的 XENSIV TLE5014 角度传感器可提供单模和双模产品。TLE5014 角度传感器易于使用，经过了预先配置和预校准，可用作即插即用传感器。客户可以为该产品选择 SENT、PWM 和 SPC 接口。TLE5014 传感器通过其可编程 EEPROM 接口来适应任何应用设置。
TLE5014 角度传感器具有极高的功能安全等级，并采用了易用性理念。
TLE5014 磁角度传感器符合 ISO 26262 ASIL C 标准（单芯片）和 ISO 26262 ASIL D 标准（双芯片版本）。所有产品均可用于安全功能要求极高的应用。此类传感器在整个温度曲线和寿命期间内实现了小于 1° 的极小角度误差。

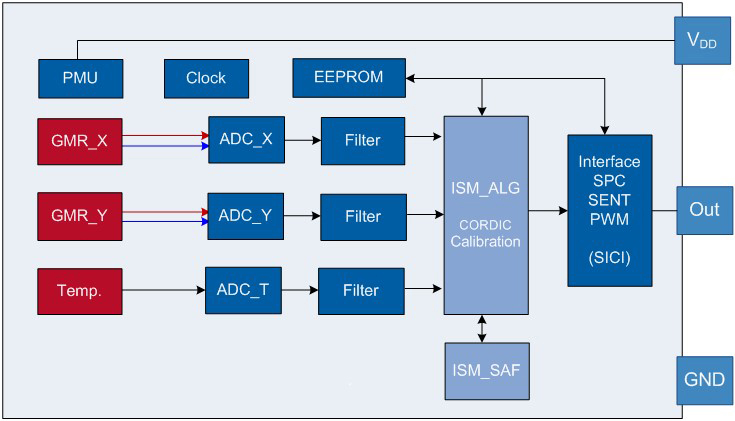

框图
XENSIV™ TLE5014 角度传感器特性
特性
基于巨磁电阻 (GMR) 的原理
用于角度测量的集成磁场感应功能
360° 全角度测量
高电压和反极性能力
EEPROM 用于存储配置（例如零角度）和客户特定 ID
输出上的绝对角度值的 12 位表示
在其使用期限和温度范围内最大角度误差为 1°
根据 ISO26262 开发，工艺符合 ASIL-D 标准
SPFM > 97％ 的内部安全机构
接口：PWM、SPC 和 SENT（基于 SAE J2716-2010）
用于校正系统角度误差的 32 点查询表（例如磁路）
112 位客户 ID（可编程）
ESD：VDD 和输出引脚上均为 4kV (HBM)
双芯片版本：一个封装中有两个相同的芯片（提供通道 1 和通道 2 输出）
双芯片版本：全冗余型双通道解决方案，可满足极高的功能安全要求
优势
易于使用、即插即用的理念最大限度地减少了开发时间和精力
最高角度精度
可达 26 V 的高压能力
由于高度灵活性，产品易于适应客户的应用：单芯片和双芯片产品、不同的接口选择、可编程 EEPROM 和查询表
XENSIV™ TLE5014 角度传感器应用
转向角传感 (SAS)
电机换向
转子位置测量
电动助力转向系统 (EPS)
踏板位置
安全应用
任何其他类型的高精度位置测量
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLE5014C16DXUMA1 | 位置传感器-传感器 | ￥17.30300 | 在线订购 | |
 | | TLE5014P16DXUMA1 | 位置传感器-传感器 | 磁阻 传感器 角度，线性，旋转 外磁铁，不含 鸥翼 | ￥44.35222 | 在线订购 |
 | | TLE5014S16DXUMA1 | 位置传感器-传感器 | TLE5014S16DXUMA1 | ￥72.82829 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | TLE5014C16XUMA1 | 位置传感器-传感器 | 磁阻 传感器 角度，线性，旋转 外磁铁，不含 鸥翼 | ￥9.39400 | 在线订购 |
| | TLE5014P16XUMA1 | 位置传感器-传感器 | ￥9.39400 | 在线订购 | |
| | TLE5014S16XUMA1 | 位置传感器-传感器 | 磁阻 传感器 角度，线性，旋转 外磁铁，不含 鸥翼 | ￥28.06787 | 在线订购 |
