家用电器电子镇流器电路

适应零电压开关电子镇流器电路图

适应零电压开关电子镇流器电路图
提问者:khgsf 地点:- 浏览次数:2708 提问时间:05-24 05:56
我有更好的答案
提 交
1条回答
60user176 05-28 03:47 回答数: 被采纳数:

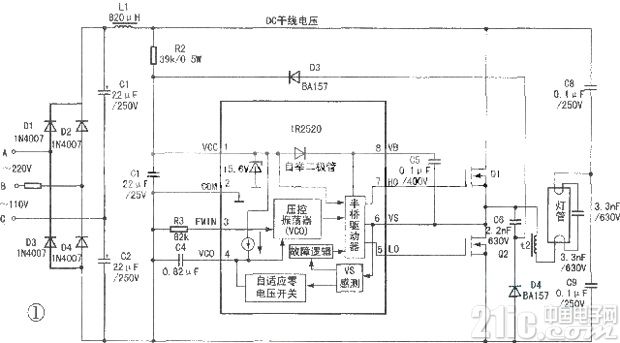

如图是自适应零电压开关电子镇流器原理图,IR2520主要用作驱动40W以下的荧光灯。灯的额定功率不同,Q1、 Q2、L2及C7等元件参数略有差异。例如。当灯管额定功率在16-28W范围内时。Q1和Q2应选用500V、2A的 MOSFET(如IRFC420等),L2电感值约在1.8mH和3.5mH之间,C7容量通常为3.3nF-5.6nF。灯功率越大,L2的电感值则越小,具体通过调试确定,使灯电流接近或符合灯的额定电流。
