简化了的电子镇流器电路

提问者：lulijian 地点：- 浏览次数：1315 提问时间：01-19 20:35

我有更好的答案

1条回答: 报纸弟弟麦花 01-21 20:59 回答数：被采纳数：

　　
简化了的电子镇流器电路

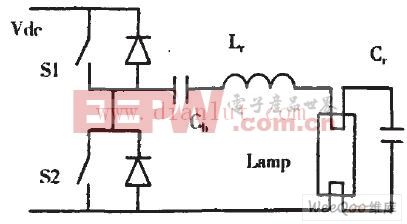

　建筑楼房中，当不需要日光灯全功率连续运行时，应用可调光的电子镇流器可进一步减小楼房内的功率消耗，实现节能。大部分现代电子镇流器的设计和研究，均推荐使用谐振变换器作为驱动灯的功率电路。图1所示为简化了的镇流器电路。两个开关S:和S2轮流交替切换，以提供一高频率(通常为25 kHz和100 kHz以内)的矩形波交流电压，施加于加载的谐振电路上。隔(断)直(流)电容器用于消除直流电压分量。基本概念是利用施加到谐振电容器C，上的谐振电压，以便引发灯电弧的冲击。因为激励电压的高频率，实际上灯是处于连续导通状态，故能无闪烁效应而提供高质量的照明。
