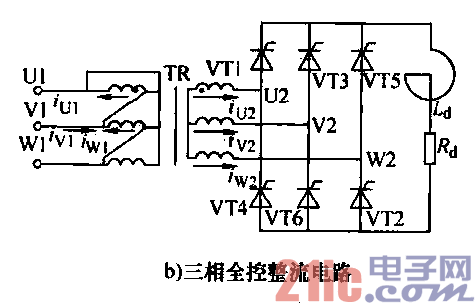

三相可控整流电路b

提问者：sayhealer 地点：- 浏览次数：2732 提问时间：12-30 18:45

我有更好的答案

1条回答: 上海鼎巍电子有限公司 01-08 21:42

触发电路路由多种形式，如一些简单的触发电路、单结晶体管触发电路、正弦波同步触发电路、锯齿

渡移相（同步）触发电路、集成触发电路等。出于篇幅所限，本节只能举出个别例子作以介绍。

电路原理简介t由触发线路输出尖脉冲去触发双向晶闸管，使其导通，经电容将220V单相电源移相

后接电动机t使之运转。调整30W电位器则改变触发线路的输出脉冲，从而改变VT1的导通角，改变定

子绕组上的电压大小，从而实现无级调速。该电路可采用两套触发电路，触发两个双向晶闸管，实现电动

机的正反转调速控制。

元件参数选择：主电路移相电容选901,F/600V．VT1选3CTS20A/800～1000V，FU1，FU2选10A，

其余按电路图参数选择。

 评论0  赞96
