三相桥式逆变器电路图

三相桥式逆变器电路图
提问者:Ryita 地点:- 浏览次数:571 提问时间:09-25 15:44
我有更好的答案
提 交
1条回答
bo431129 10-01 02:33 回答数:0 被采纳数:0

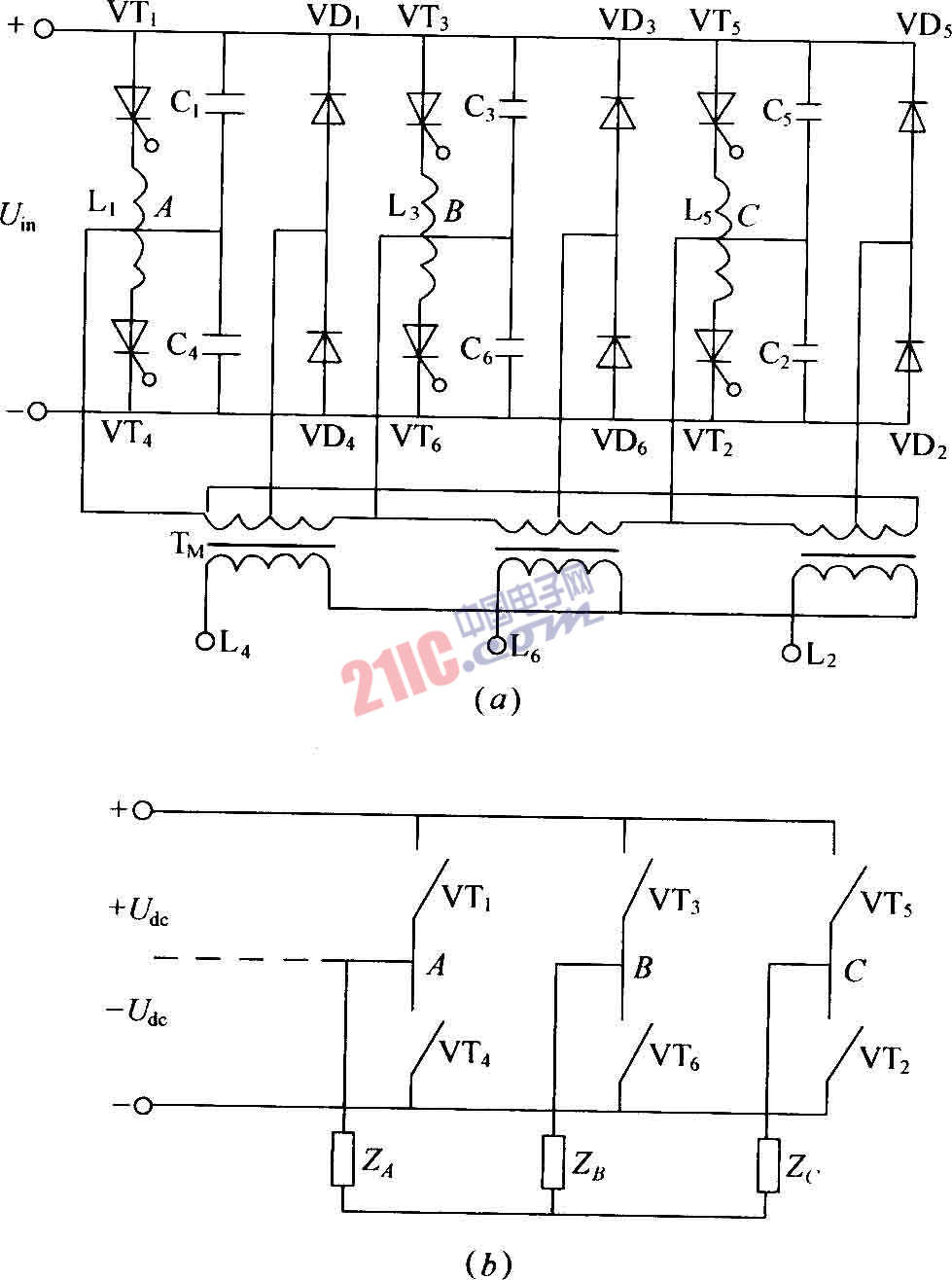

传统的三相桥式逆变器电路如图(a)所示。图中,VT1~VT6为晶闸管,L1~L6为换向电感,C1~C6为换向电容,两者组成晶闸管关断电路。VD1~VD6为反馈二极管。依据晶闸管工作原理,在三相交流输入电源作用下,若晶闸管承受最大正向阳极电压,而控制极又获得触发脉冲时便转入导通状态。反之处于导通状态的晶闸管在足够的反向阳极电压作用下会转为截止状态。图(b)为图(a)的简化图。
