点亮6~12W日光灯的逆变器电路原理

点亮6~12W日光灯的逆变器电路原理

提问者：楼丞紫澈地点：- 浏览次数：6352 提问时间：04-02 12:43

我有更好的答案

1条回答: dlksmad 04-03 06:43

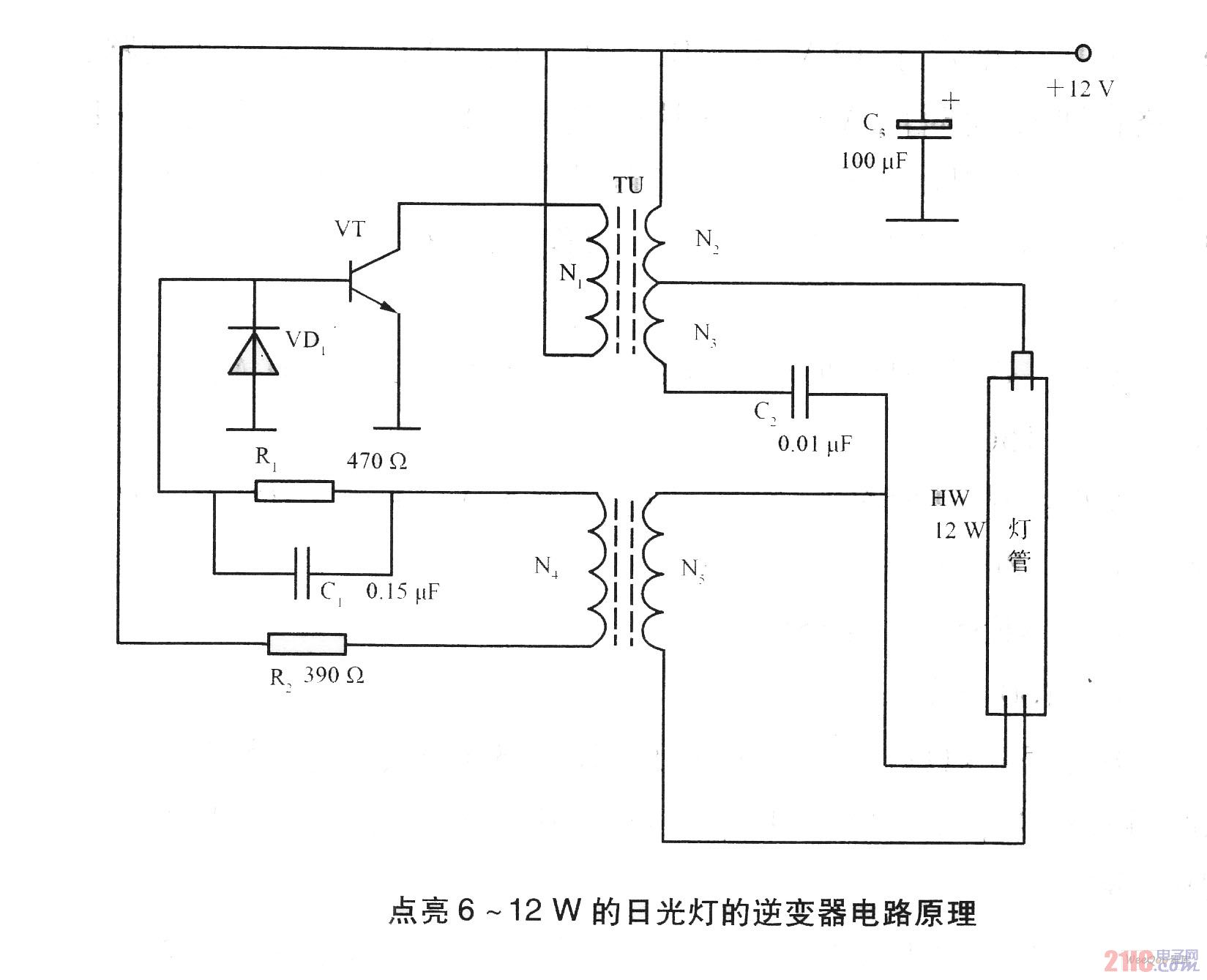

如图为点亮6~12W日光灯的逆变器电路原理。市电经降压、整流、滤波后向蓄电池充电。开灯时逆变器工作，产生100V左右的高频交流电，点亮12W的日光灯管。变压器参数为9 V／10W，蓄电池参数为9 V／0．65 Ah。若电路中使用6～8 W的日光灯管，变压器可换用9 V／6 W，蓄电池用6 V／4 Ah的。

 评论0  赞91
