 传感器电路数据采集电路



5通道低功耗可编程传感器信号处理器AD7714和微处理器构成的隔离式数据采集系统电路

5通道低功耗可编程传感器信号处理器AD7714和微处理器构成的隔离式数据采集系统电路

提问者：jfsdwer 地点：- 浏览次数：8828 提问时间：02-09 07:42

我有更好的答案

1条回答: highmagtech 02-16 00:30 回答数：被采纳数：

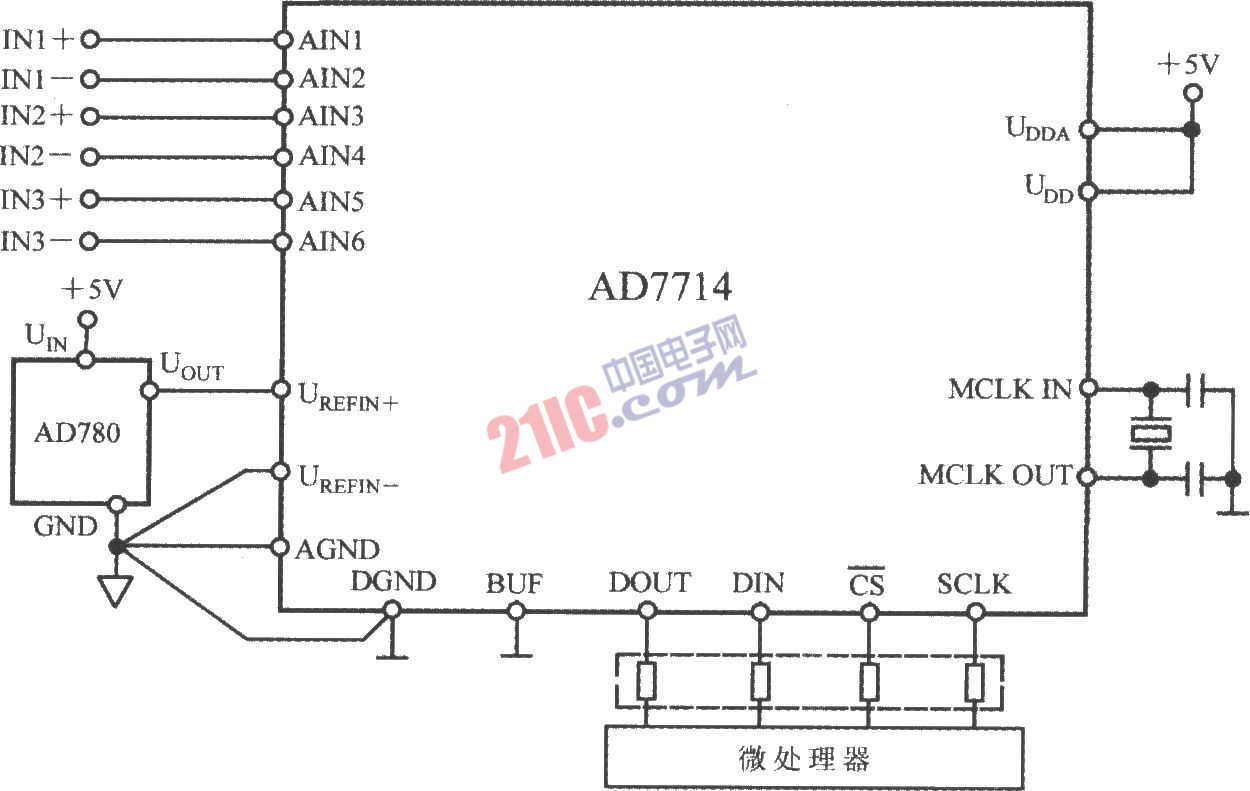

如图所示为由5通道低功耗可编程传感器信号处理器AD7714和微处理器构成的隔离式数据采集系统电路。AD7714适用于低功耗、窄带宽、高分辨率的数据采集系统。其3线串行接口能使该数据采集系统仅用3个光耦合器便实现隔离。若AD7714模拟输入端的输入信号均为正极性，则整个系统可采用+3V或+5V单电源工作。

 评论0  赞3
