YXJ系列电容器
Rubycon的YXJ（YXJ Series Capacitors）实现了小型化，更高的纹波电流能力和更低的阻抗
发布时间：2018-06-14
RUBYCON的YXJ系列是YXF系列的改进版本，广泛用于电源装置的二次过滤。与传统的YXF系列相比，YXJ实现了小型化，更高的纹波电流能力和更低的阻抗。YXJ提供一个更小的尺寸，同时保持相同或更好的电容，阻抗，纹波电流和使用寿命规格，在缩小尺寸和提高性能以及节省成本方面具有优势。YXJ系列具有广泛的电容值，适用于各种电源滤波应用。它们最适合智能电表的应用，智能电表构成智能电网系统的核心功能，并且需要小型化，长寿命和高电容值的性能的应用。
YXJ系列电容器特性
尺寸比YXF系列小
温度范围：-40°C至+ 105°C
额定电压范围：6.3 V DC至100 V DC
负载寿命：105°C时4,000-10,000小时
电容容差：±20％（20°C，120 Hz）
符合RoHS标准
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 16YXJ220MT16.3X11 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D6.3xL11mm 220µF ±20% Ф6.30 x 11.00mm 16V 220mΩ 400mA 7000Hrs@105℃ | ￥0.47275 | 在线订购 |
 | | 25YXJ47MTA5X11 | 铝电解电容器-电容器 | CAP ALUM 47UF 20% 25V RADIAL | 在线订购 | |
 | | 50YXJ22MTA5X11 | 铝电解电容器-电容器 | CAP ALUM 22UF 20% 50V RADIAL | ￥0.22515 | 在线订购 |

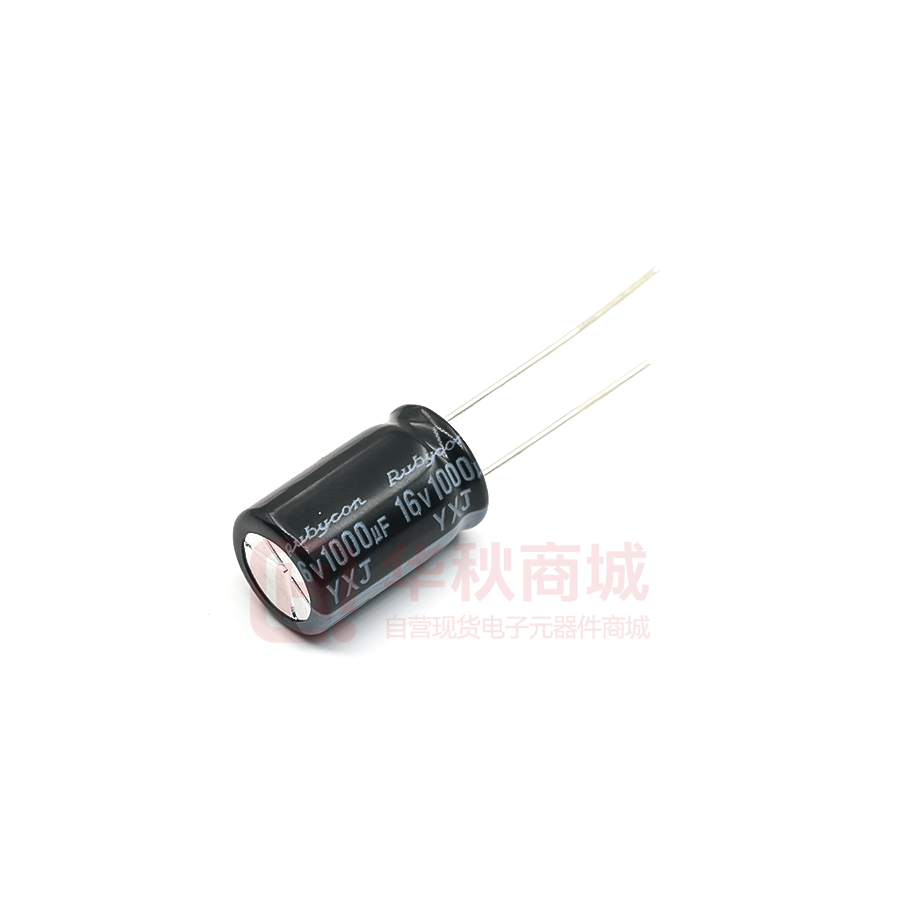

 | | 16YXJ1000MT810X16 | 铝电解电容器-电容器 | 1000µF 16V Aluminum Capacitors Radial, Can 10000 Hrs @ 105°C | ￥1.05257 | 在线订购 |

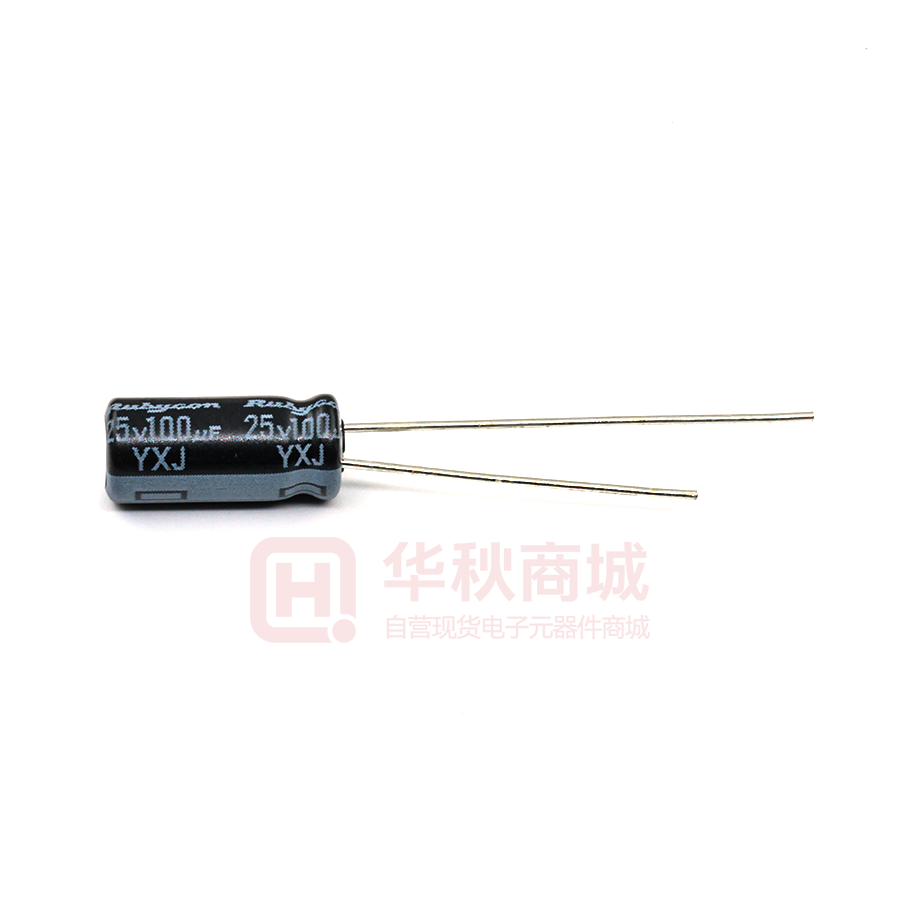

 | | 25YXJ100M5X11 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D5xL11mm 100µF ±20% Ф5.00 x 11.00mm 25V 400mΩ 250mA 5000Hrs@105℃ | ￥0.33142 | 在线订购 |
 | | 63YXJ22M5X11 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D5xL11mm 22µF ±20% Ф5.00 x 11.00mm 63V 880mΩ 173mA 5000Hrs@105℃ | ￥0.37837 | 在线订购 |
| | 50YXJ3R3M5X11 | 铝电解电容器-电容器 | CAP ALUM 3.3UF 20% 50V RADIAL | 在线订购 | |
 | | 6.3YXJ470M6.3X11 | 铝电解电容器-电容器 | CAP ALUM 470UF 20% 6.3V RADIAL | 在线订购 | |

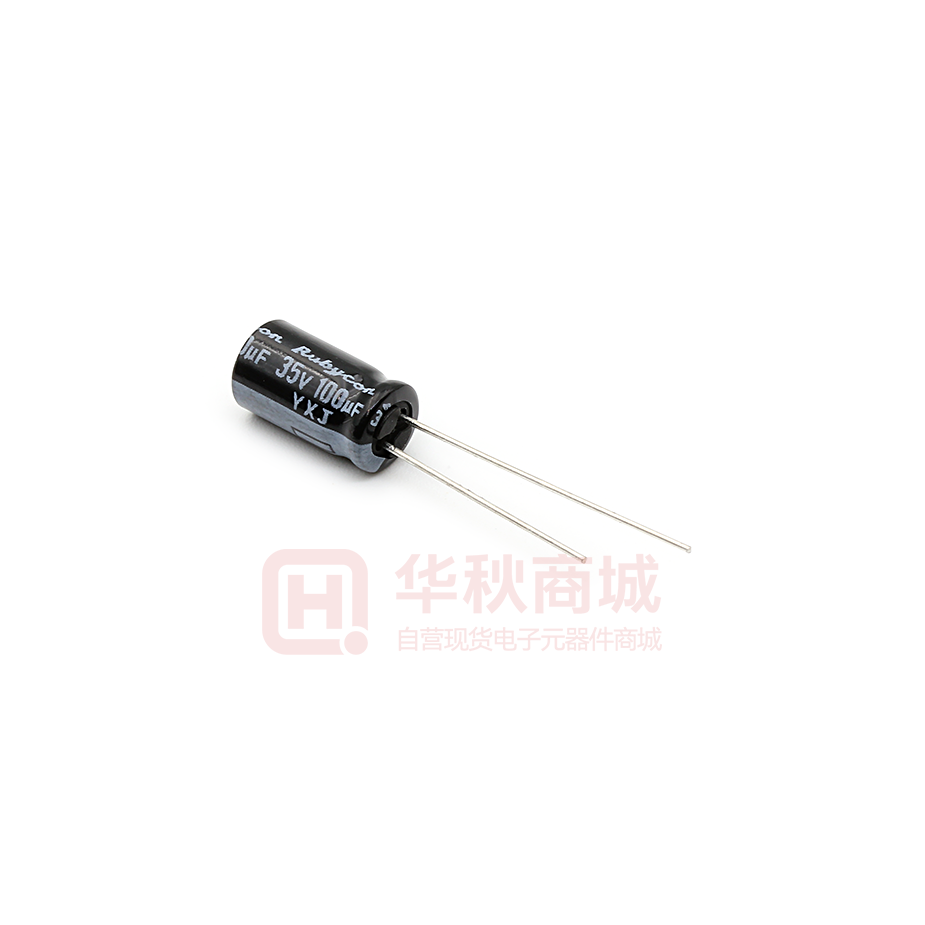

 | | 35YXJ100M6.3X11 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D6.3xL11mm 100µF ±20% Ф6.30 x 11.00mm 35V 220mΩ 400mA 7000Hrs@105℃ | ￥0.37078 | 在线订购 |

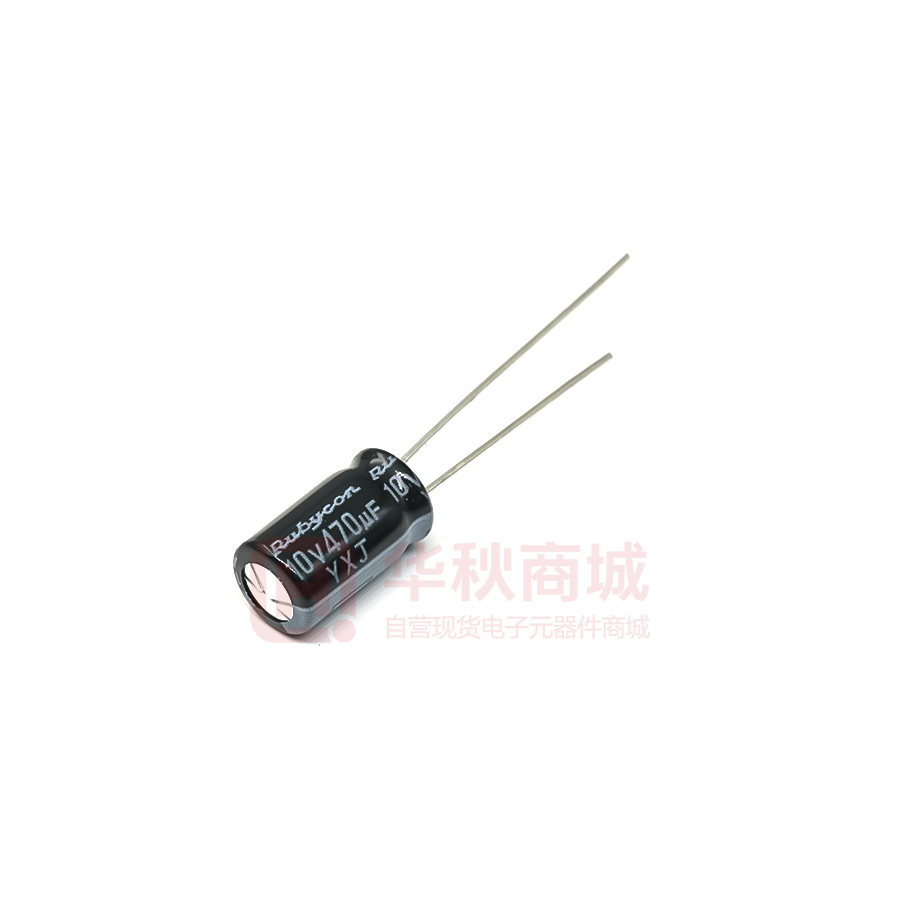

| | 10YXJ470M6.3X11 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D6.3xL11mm 470µF ±20% Ф6.30 x 11.00mm 10V 220mΩ 400mA 6000Hrs@105℃ | ￥0.43238 | 在线订购 |

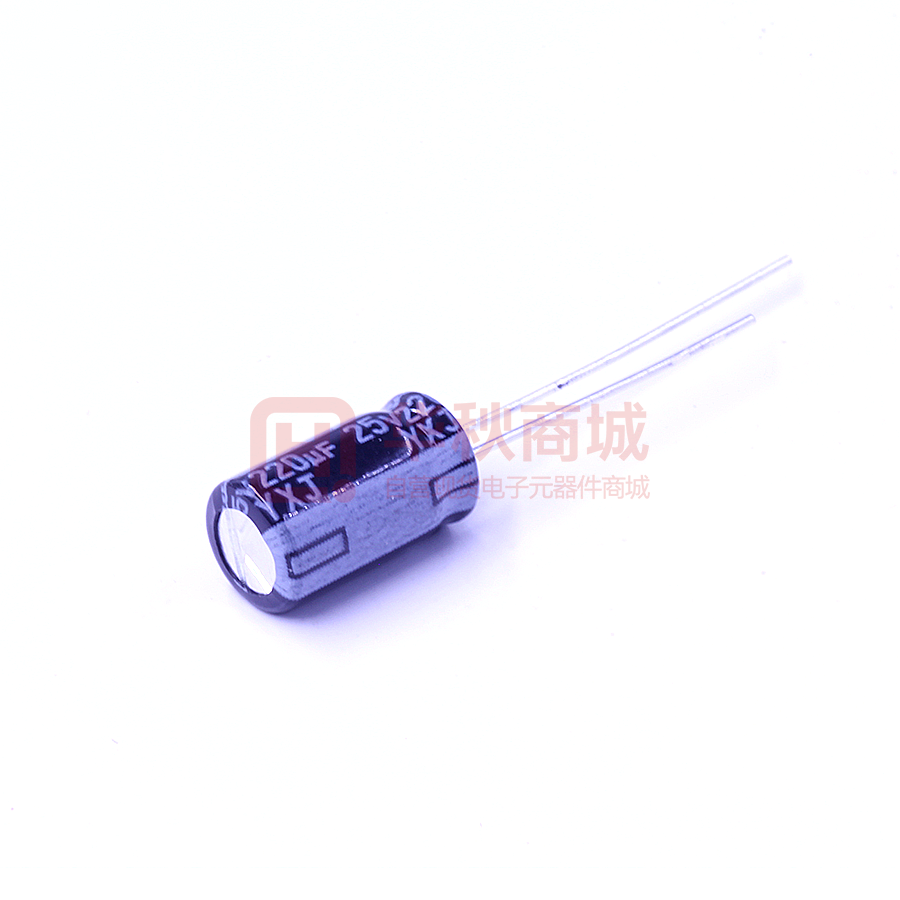

 | | 25YXJ220M6.3X11 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D6.3xL11mm 220µF ±20% Ф6.30 x 11.00mm 25V 220mΩ 400mA 7000Hrs@105℃ | ￥0.45157 | 在线订购 |
| | 35YXJ33M5X11 | 铝电解电容器-电容器 | CAP ALUM 33UF 20% 35V RADIAL | ￥2.12927 | 在线订购 |
| | 63YXJ47M6.3X11 | 铝电解电容器-电容器 | CAP ALUM 47UF 20% 63V RADIAL | ￥0.43335 | 在线订购 |

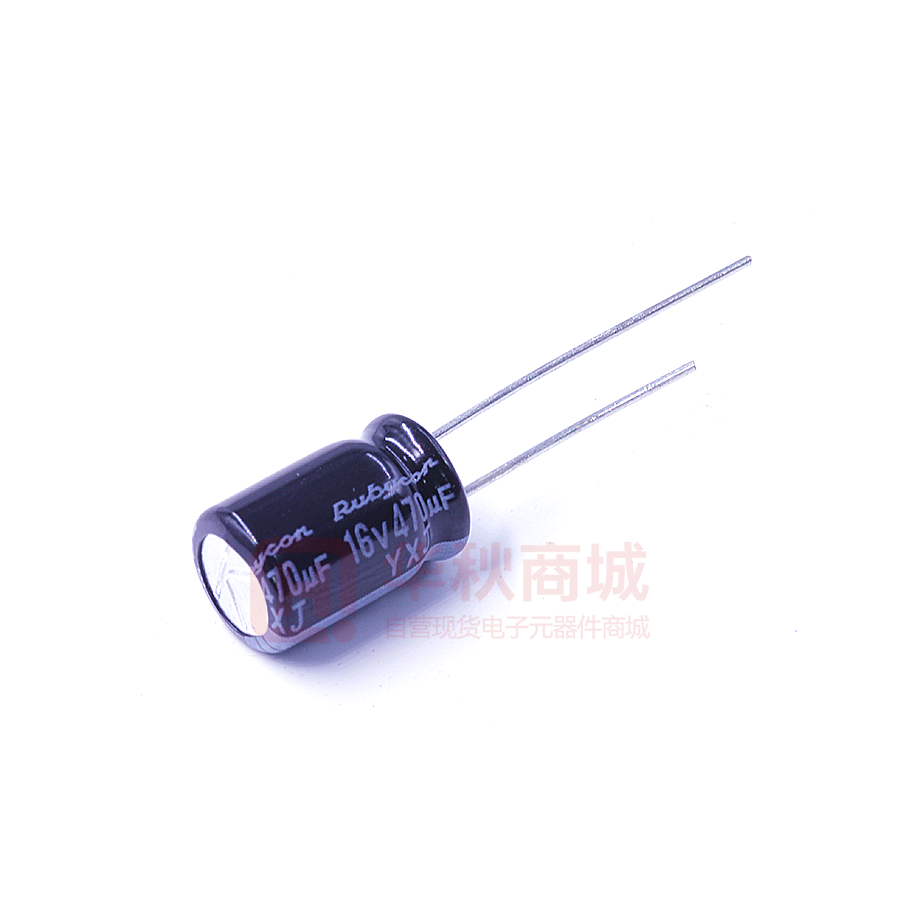

 | | 16YXJ470M8X11.5 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D8xL11.5mm 470µF ±20% Ф8.00 x 11.50mm 16V 130mΩ 640mA 7000Hrs@105℃ | ￥0.60895 | 在线订购 |
| | 50YXJ33M5X11 | 铝电解电容器-电容器 | CAP ALUM 33UF 20% 50V RADIAL | 在线订购 | |

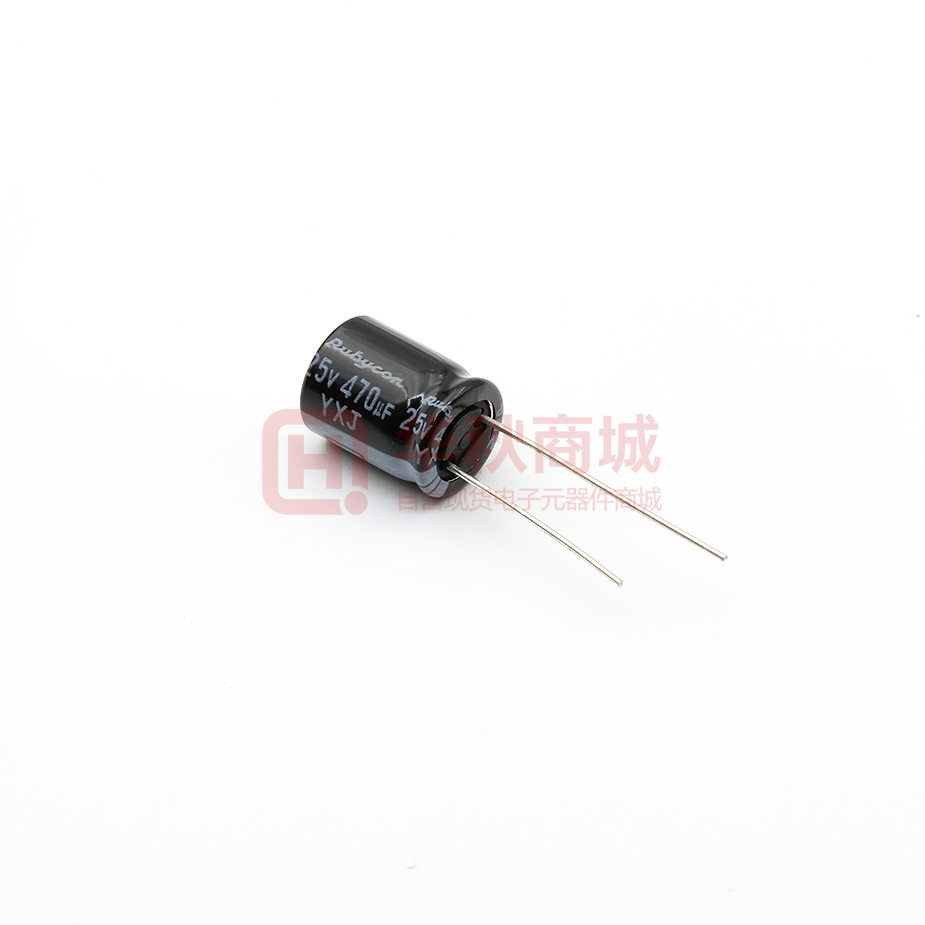

 | | 25YXJ470M10X12.5 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D10xL12.5mm 470µF ±20% Ф10.00 x 12.50mm 25V 80mΩ 865mA 10000Hrs@105℃ | ￥0.96907 | 在线订购 |
 | | 10YXJ2200M10X20 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D10xL20mm 2.2mF ±20% Ф10.00 x 20.00mm 10V 46mΩ 1.4A 8000Hrs@105℃ | ￥1.32614 | 在线订购 |

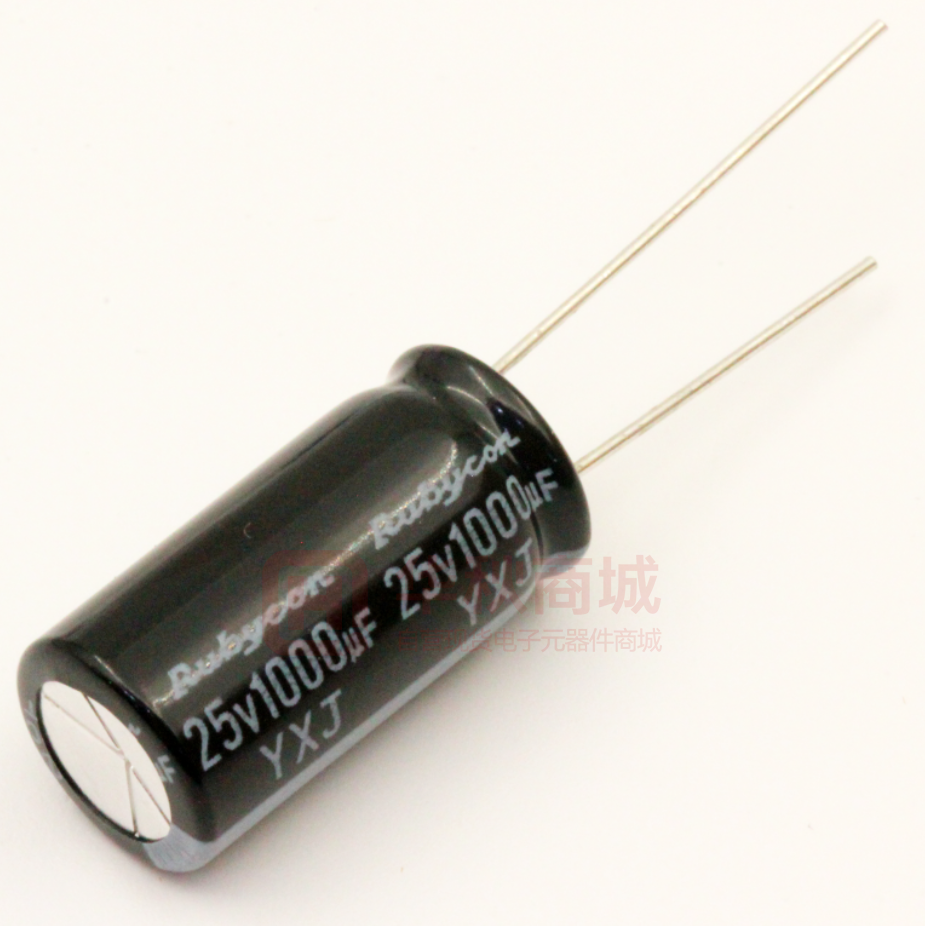

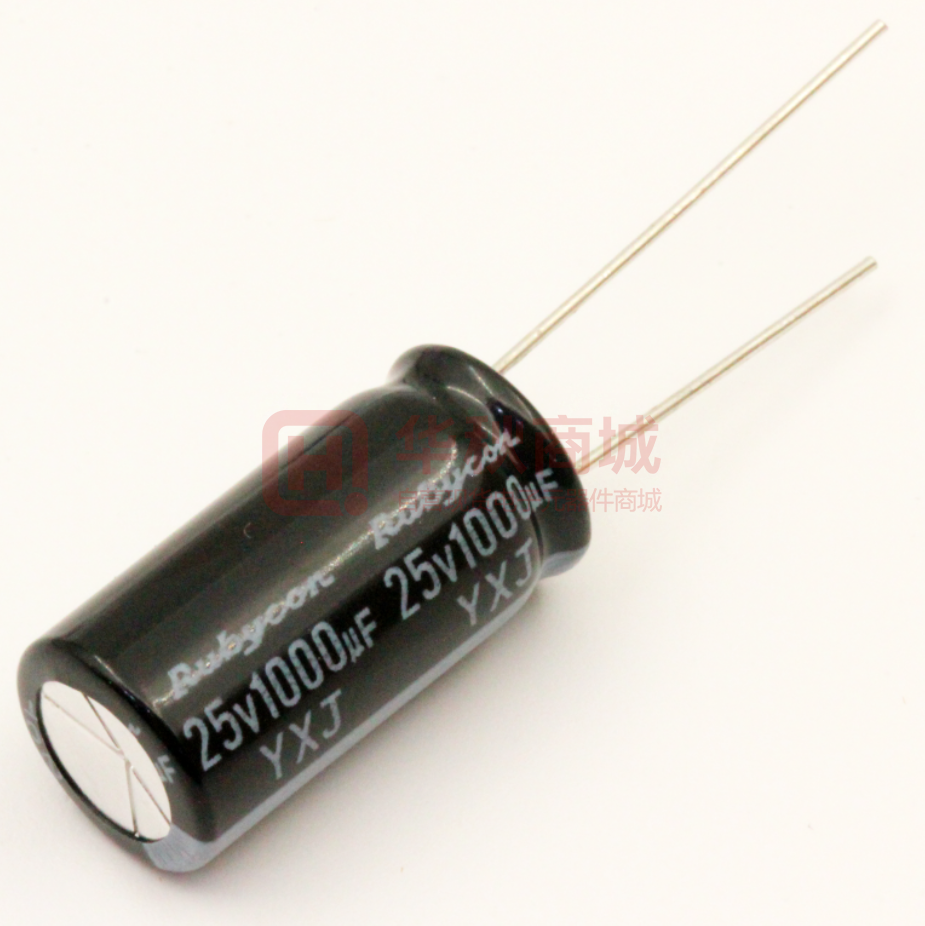

 | | 25YXJ1000M10X20 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D10xL20mm 1mF ±20% Ф10.00 x 20.00mm 25V 46mΩ 1.4A 10000Hrs@105℃ | ￥1.20615 | 在线订购 |
 | | 63YXJ470M12.5X25 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D12.5xL25mm 470µF ±20% Ф12.50 x 25.00mm 63V 43mΩ 1.99A 10000Hrs@105℃ | ￥2.49480 | 在线订购 |
 | | 100YXJ220M12.5X25 | 直插铝电解电容-电容器 | 直插铝电解电容 插件,D12.5xL25mm 220µF ±20% Ф12.50 x 25.00mm 100V 60mΩ 1.62A 10000Hrs@105℃ | ￥3.08880 | 在线订购 |
