ACS714霍尔效应电流传感器
Allegro的ACS714汽车级，高精度霍尔效应电流传感器（ACS714 Hall Effect Current Sensor）
发布时间：2018-06-14

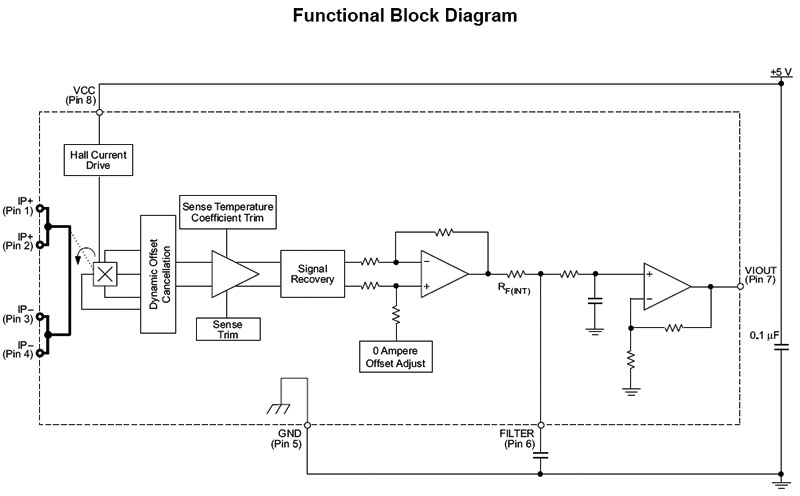

该ACS714为汽车系统中的交流或直流电流检测提供经济，精确的解决方案。设备包允许客户轻松实施。典型应用包括电机控制，负载检测和管理，开关模式电源和过流故障保护。该器件由精密，低偏移，线性霍尔传感器电路组成，铜导电路径位于芯片表面附近。流过该铜导电路径的施加电流产生磁场，该磁场由集成霍尔IC感测并转换成比例电压。通过磁信号与霍尔传感器的紧密接近，优化了设备精度。低偏移，斩波稳定的BiCMOS霍尔IC提供精确的比例电压。
ACS714霍尔效应电流传感器特性
低噪声模拟信号路径
通过FILTER引脚设置器件带宽
响应步进输入电流，输出上升时间为5μs
80 kHz带宽
总输出误差典型值为1.5％，T A = 25°C
小尺寸，薄型SOIC8封装
1.2mΩ内部导体电阻
从引脚1-4到引脚5-8的2.1 kV RMS最小隔离电压
5.0 V，单电源供电
输出灵敏度为66至185 mV / A.
输出电压与AC或DC电流成比例
工厂修剪精度
极其稳定的输出失调电压
几乎为零的磁滞
电源电压的比例输出
工作温度范围为-40°C至150°C
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ACS714LLCTR-20A-T | 霍尔电流传感器-传感器 | SENSOR CURRENT HALL 20A AC/DC | ￥22.86019 | 在线订购 |
 | | ACS714LLCTR-05B-T | 霍尔电流传感器-传感器 | SENSOR CURRENT HALL 5A AC/DC | ￥22.86019 | 在线订购 |
