THS452x差分放大器
德州仪器(TI)的THS452x系列全差分运算放大器(THS452x Differential Amplifiers)
发布时间:2018-06-14
德州仪器(TI)的THS4520是一款宽带全差分运算放大器,专为5 V数据采集系统而设计。它在2 nV /负载下具有非常低的噪声。压摆率为570 V /μs,建立时间为7 ns至0.1%(2 V步进),是数据采集应用的理想选择。它专为单位增益稳定性而设计。
THS4521,THS4522和THS4524系列器件是功耗极低的全差分运算放大器,具有轨到轨输出和包括负轨的输入共模范围。这些放大器专为低功耗数据采集系统和高密度应用而设计,其中功耗是关键参数,并在音频应用中提供卓越的性能。
THS452x差分放大器特性
全差分架构
带宽
THS4520:620 MHz
THS4521 / 2/4:145 MHz
摆率
THS4520:570 V /μs
THS4521 / 2/4:490 V /μs
输入电压噪声
THS4520:2 nV /√Hz(f> 10 kHz)
THS4521 / 2/4:4.6 nV /√Hz(f = 100 kHz)
获得
THS4520:最小增益为1 V / V(0 dB)
THS4521 / 2/4:开环增益:119
THS452x差分放大器应用
THS4520
5 V和3.3 V数据采集系统
高线性度ADC放大器
无线通信
测试和测量
语音处理系统
THS4521 / 2/4
低功耗SAR和ΔΣADC驱动器
低功耗差分驱动器
低功耗差分信号调理
低功耗,高性能差分音频放大器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| THS4521IDGKR | 通用放大器-运算放大器及比较器 | THS452x极低功率,负轨输入,轨到轨输出,全差分放大器 | ¥14.06160 | 在线订购 | |
| THS4521IDR | 差分放大器-运算放大器及比较器 | 极低功耗轨到轨输出全差分放大器 | ¥12.52800 | 在线订购 | |
| THS4521IDGKT | 仪表放大器-运算放大器及比较器 | THS4521 VERY LOW POWER RAIL-TO-R | ¥39.29960 | 在线订购 | |
| THS4522IPWR | 通用放大器-运算放大器及比较器 | IC OPAMP DIFF 2 CIRCUIT 16TSSOP | ¥44.50070 | 在线订购 | |

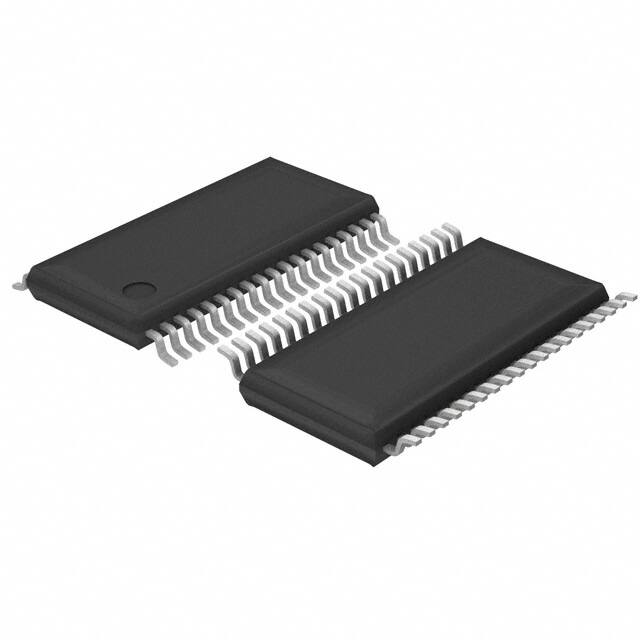

| THS4524IDBTR | 通用放大器-运算放大器及比较器 | IC OPAMP DIFF 4 CIRCUIT 38TSSOP | ¥43.09200 | 在线订购 | |
| THS4520RGTT | 仪表放大器-运算放大器及比较器 | IC OPAMP DIFF 1 CIRCUIT 16QFN | ¥42.62630 | 在线订购 | |
| THS4522IPW | 通用放大器-运算放大器及比较器 | IC OPAMP DIFF 2 CIRCUIT 16TSSOP | ¥53.48010 | 在线订购 | |
| THS4524IDBT | 通用放大器-运算放大器及比较器 | IC OPAMP DIFF 4 CIRCUIT 38TSSOP | ¥84.64000 | 在线订购 | |
| THS4520EVM | 运算放大器-运算放大器及比较器 | EVAL MODULE FOR THS4520 | 在线订购 | ||

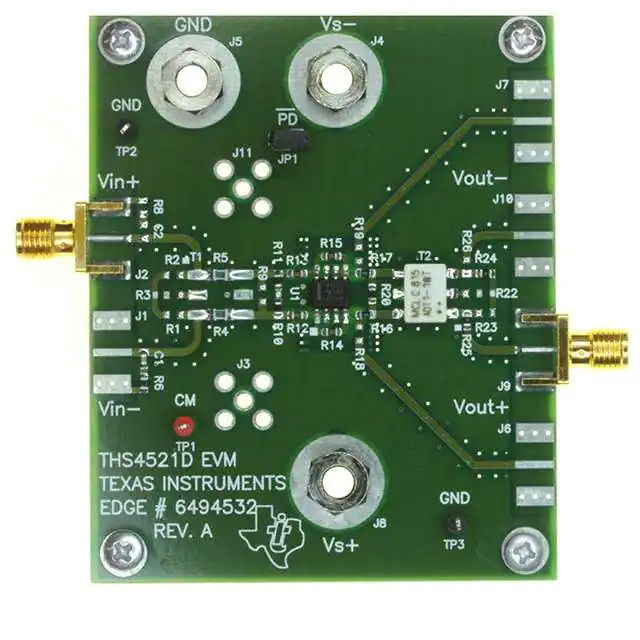

| THS4521EVM | 运算放大器-运算放大器及比较器 | THS4521 1 - Single Channels per IC Differential Amplifier Evaluation Board | 在线订购 | ||
| THS4522EVM | 运算放大器-运算放大器及比较器 | EVAL MODULE FOR THS4522 | 在线订购 | ||

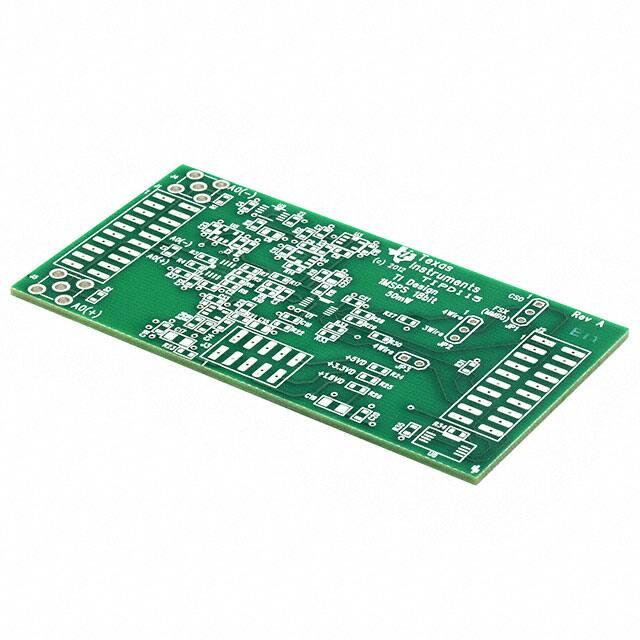

| TIPD115 | 评估和演示板和套件-开发板/套件/编程器 | ADS8881,OPA333,REF5045,THS4281,THS4521 * 参考设计 评估板 | 在线订购 |
