SPM5030和SPM6530系列功率电感器
TDK公司的大功率处理功率电感器(SPM5030 and SPM6530 Series Power Inductors)
发布时间:2018-06-14
TDK的高功率处理功率电感器SPM5030和SPM6530系列在小尺寸和薄型设计中提供高饱和电流能力。TDK在铁基材料技术方面应用了行业领先的专业技术,包括原始绕组配置技术。
SPM5030和SPM6530系列功率电感器特性
占地面积小,外形小巧
高功率处理能力和小铜损
高饱和度铁基材料技术
提供技术支持工具和数据。
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

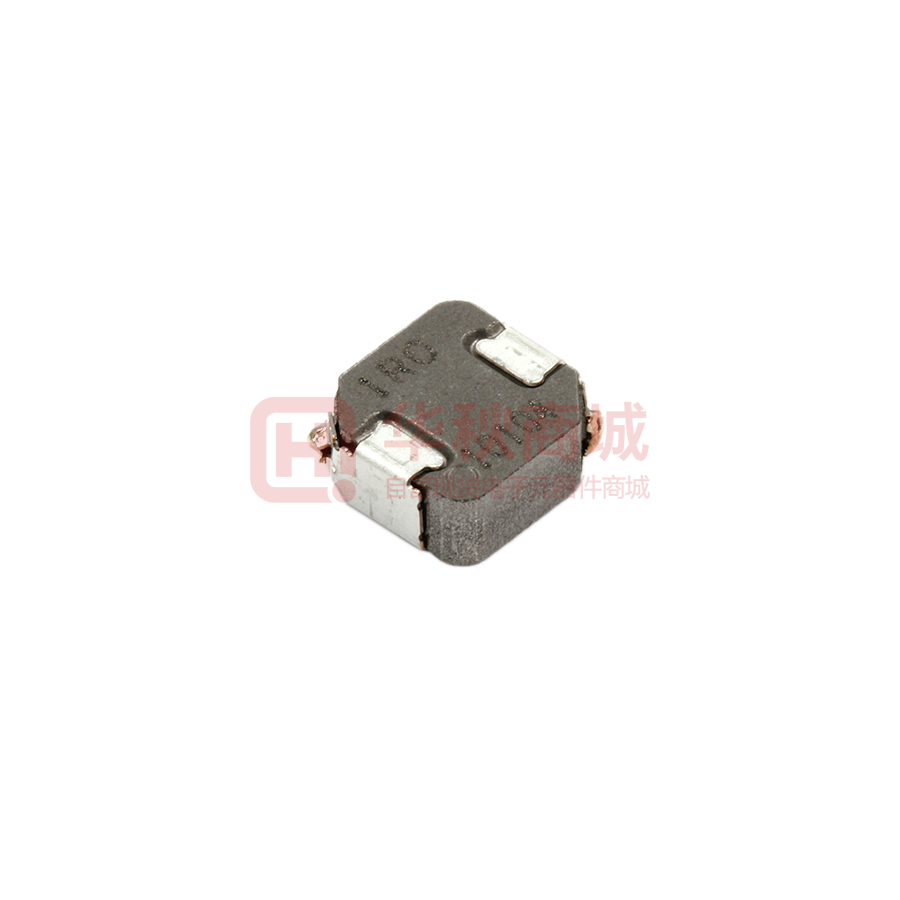

| SPM5030T-R20M | 功率电感-电感器 | 功率电感 ±20% 200nH 21A 5030 5.20 x 5.00mm 3.00mm 2.31mΩ | ¥1.59060 | 在线订购 | |

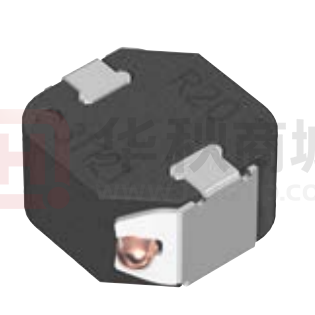

| SPM5030T-R75M | 固定电感器-电感器 | 固定电感器 Nonstandard 750nH ±20% 11.3A 9.35mΩ | ¥6.79192 | 在线订购 | |
| SPM5030T-R35M | 固定电感器-电感器 | 固定电感器 ±20% 14.9A 350nH 5.20 x 5.00mm 非标准 | ¥0.97654 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

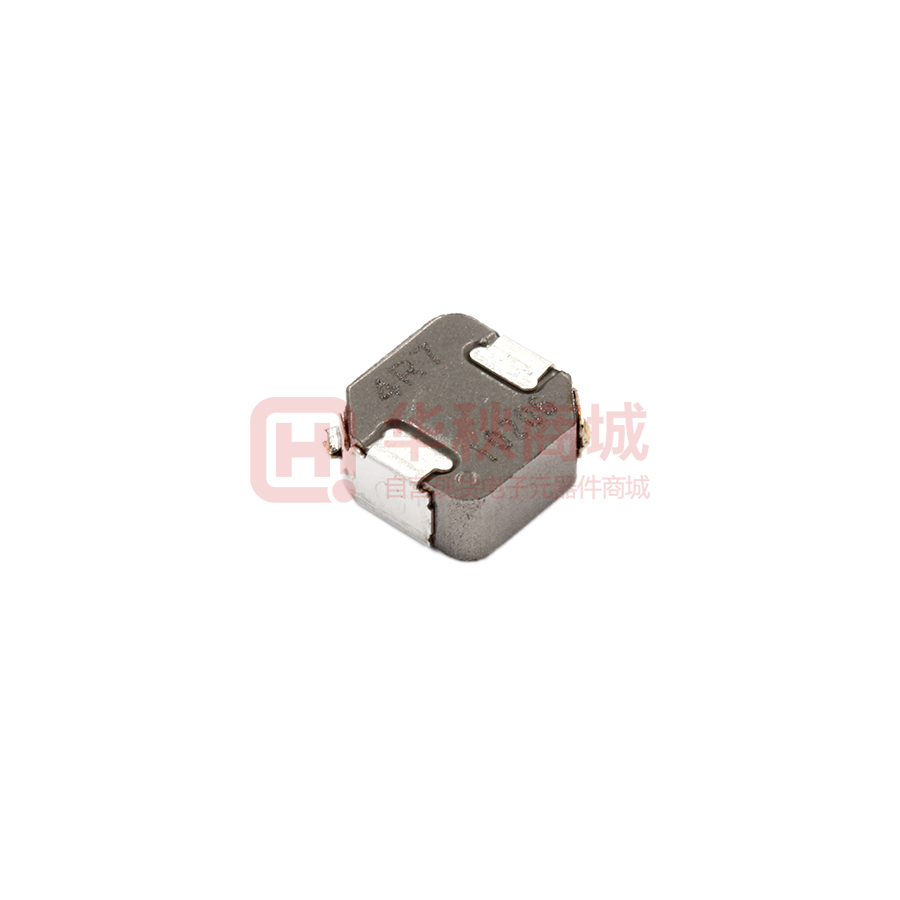

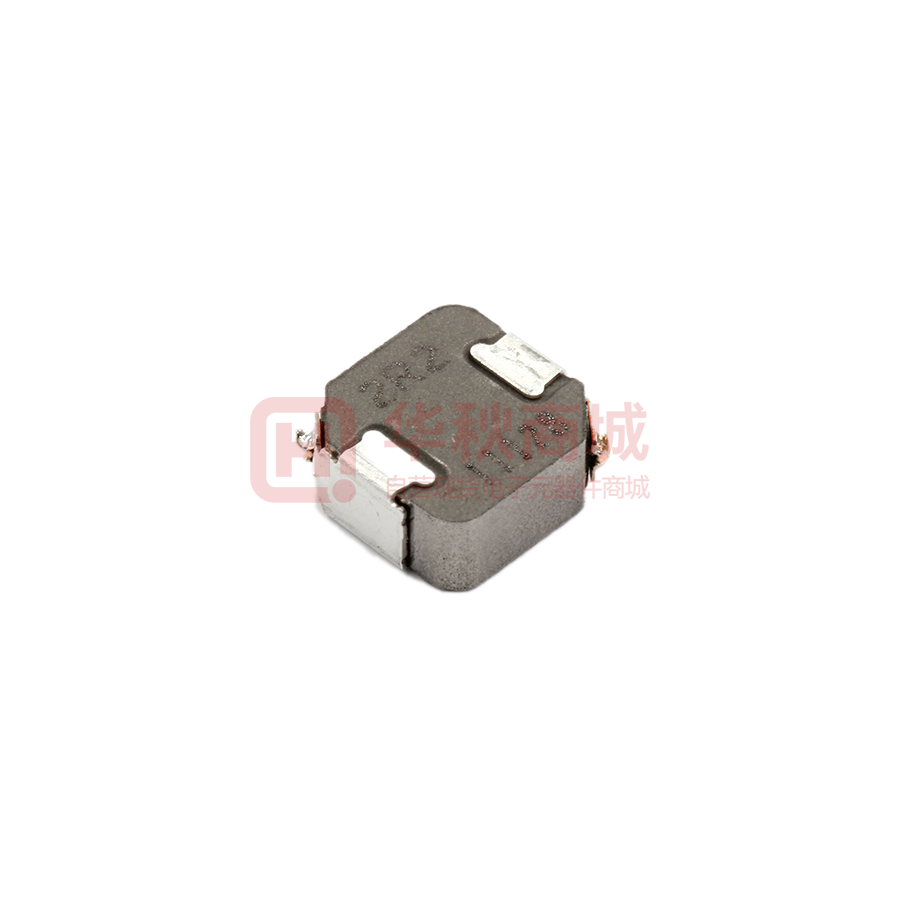

| SPM6530T-2R2M | 功率电感-电感器 | 功率电感 2.2µH ±20% IND_7.1X6.5MM_SM 3.00mm 7.10 x 6.50mm 19.03mΩ 8.2A | ¥1.19081 | 在线订购 | |
| SPM6530T-1R5M100 | 功率电感-电感器 | 功率电感 1.5µH ±20% IND_7.1X6.5MM_SM 3.00mm 7.10 x 6.50mm 10.67mΩ 11A | ¥1.57842 | 在线订购 | |
| SPM6530T-1R0M120 | 功率电感-电感器 | 功率电感 1µH ±20% IND_7.1X6.5MM_SM 1.20mm 3.20 x 3.00mm 7.81mΩ 13A | ¥1.51308 | 在线订购 | |
| SPM6530T-3R3M | 功率电感-电感器 | 功率电感 3.3µH ±20% IND_7.1X6.5MM_SM 3.00mm 7.10 x 6.50mm 29.7mΩ 6.8A | ¥1.50790 | 在线订购 | |
| SPM6530T-4R7M | 固定电感器-电感器 | 固定电感器 IND_7.1X6.5MM_SM 4.7µH ±20% 5.6A 6.50 x 6.50mm 3.00mm 35.8mΩ - - | ¥1.37733 | 在线订购 | |
| SPM6530T-R47M170 | 固定电感器-电感器 | 固定电感器 Nonstandard 470nH ±20% 20A 3.63mΩ | ¥1.09469 | 在线订购 | |

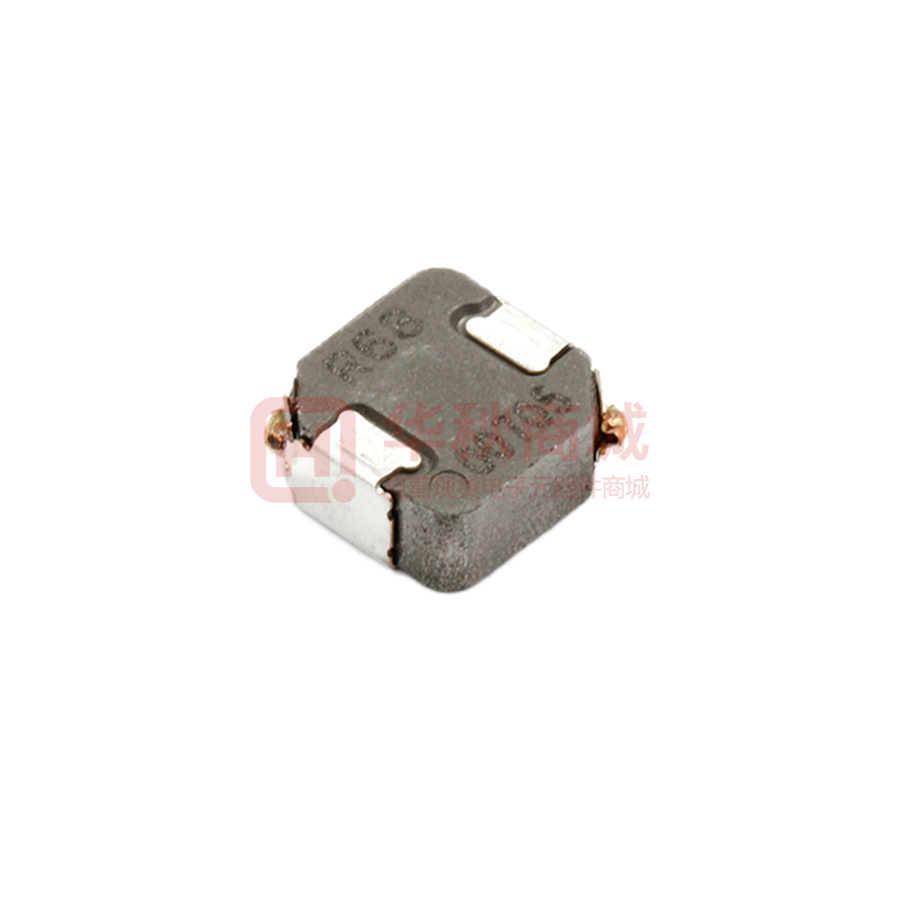

| SPM6530T-R68M140 | 功率电感-电感器 | 功率电感 680nH ±20% IND_7.1X6.5MM_SM 3.00mm 7.10 x 6.50mm 4.9mΩ 16A | ¥1.10571 | 在线订购 | |
| SPM6530T-R25M230 | 固定电感器-电感器 | 7.1x6.5x3 250nH ±20% DCR=2.31mΩ 23A | ¥2.50320 | 在线订购 |
