用于CAN-BUS系统的铁氧体芯片共模滤波器
TDK和Digi-Key推出ACT45B系列（Ferrite Chip Common-Mode Filter for CAN-BUS System）
发布时间：2018-06-14
TDK的 ACT45B系列超出-40°C至+ 150°C的工作温度范围，适用于不仅安装在发动机舱内，而且直接安装在发动机上的ECU。在电路板上的接头处使用能够抵抗由于焊接引起的热膨胀和收缩引起的各种应力的金属板，以实现高可靠性。最初的集成设计配备了应力吸收阻尼器功能，可在严苛的安装条件下长时间提供高可靠性，例如将ECU直接放置在发动机上。
最初的自动连接系统和非融合连接结构被开发用于牢固地集成线圈和金属端子，提供连接强度，可以承受快速的热变化/冲击和强烈的重复振动。在抗热冲击循环和防振导电胶应用工艺以及无铅高温回流工艺中提供实施灵活性。
用于CAN-BUS系统的铁氧体芯片共模滤波器特性
工作温度范围为-40°C至+ 150°C
基板的不溶解量在电路板安装中
该产品不含铅，也支持无铅焊接
用于CAN-BUS系统的铁氧体芯片共模滤波器应用
CAN-BUS / FlexRay系统
传真
调制解调器
ISDN
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

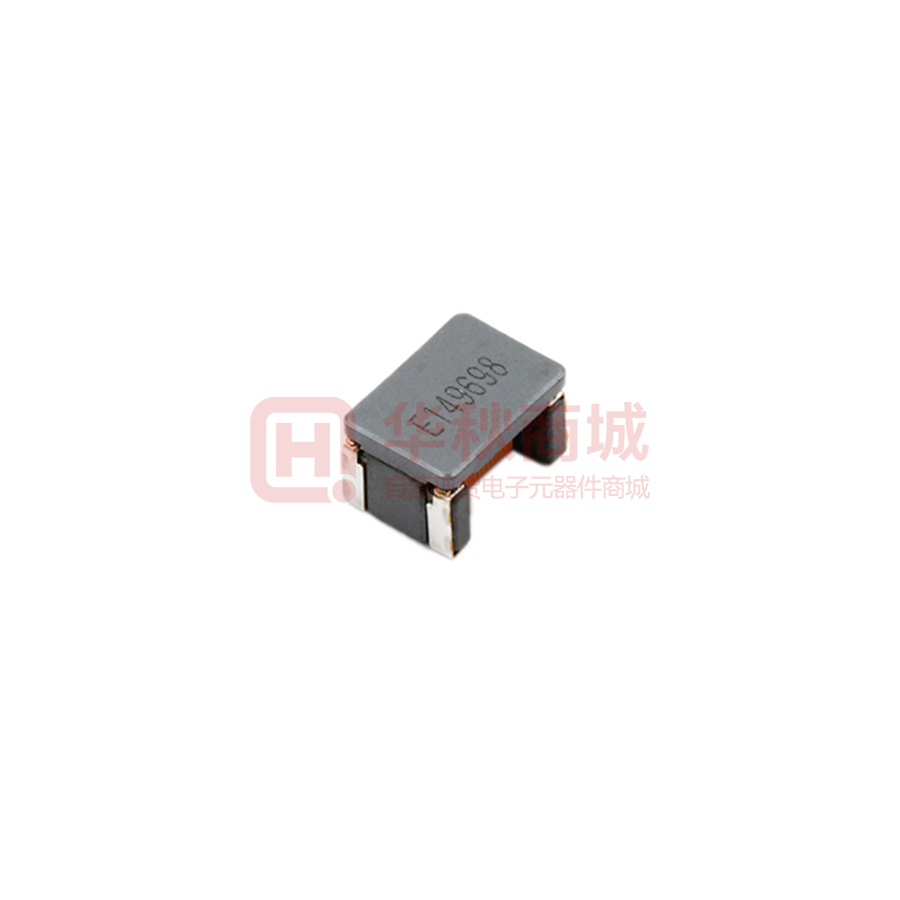

 | | ACT45B-110-2P-TL003 | 共模电感-电感器 | 共模电感 11µH 250mA -30~+50% 600mΩ 600Ω CHOKE_4.5X3.2MM_SM | ￥3.36960 | 在线订购 |

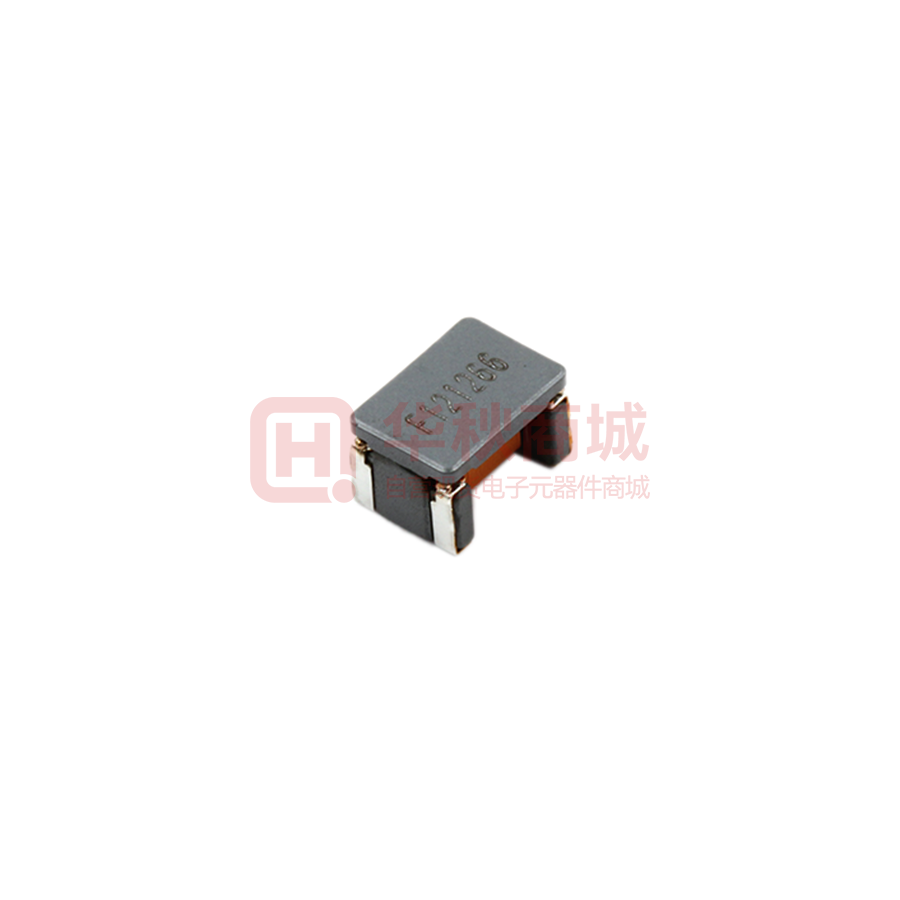

 | | ACT45B-220-2P-TL003 | 共模电感-电感器 | 共模电感 22µH 200mA -30~+50% 1Ω 1.2KΩ CHOKE_4.5X3.2MM_SM | ￥3.82320 | 在线订购 |
 | | ACT45B-101-2P-TL003 | 共模电感-电感器 | 共模电感 100µH 150mA -30~+50% 2Ω 5.8KΩ CHOKE_4.5X3.2MM_SM | ￥3.79080 | 在线订购 |
 | | ACT45B-510-2P-TL003 | 共模电感-电感器 | 共模电感 51µH 200mA -30~+50% 1Ω 2.8KΩ CHOKE_4.5X3.2MM_SM | ￥2.41920 | 在线订购 |
