AD7091R 模数转换器
Analog Devices 推出带片内基准电压源的 1 MSPS、超低功耗、12 位 ADC(AD7091R Analog-to-Digital Converter)
发布时间:2018-06-14
ADI 的 AD7091R 是一款 12 位逐次逼近模数转换器 (ADC),可在高吞吐率(50 MHz SCLK 时为 1 MSPS)下实现超低功耗(3V 和 1 MSPS 时的典型值为 349 µA)。它采用先进的设计和处理技术,可在高吞吐率下实现极低耗散功率。该器件还具有精确的 2.5 V 片内基准电压。
AD7091R 采用 2.7V 至 5.25V 单电源供电,内置一个宽带宽跟踪保持放大器,可处理超过 7MHz 的输入频率。AD7091R 还具备片内转换时钟和高速串行接口。转换过程和数据采集均由 CONVST 信号和内部振荡器控制。AD7091 非常适合低功耗消费应用,如电池系统。手持式仪表和移动通信。
AD7091R 模数转换器特性
供电电压(模拟):2 V 至 5.25 V、2.7 V 至 5.25 V
供电电压(数字):2 V 至 5.25 V、2.7 V 至 5.25 V
数据接口:I²C,SPI,DSP
输入数:1、4
取样率:22.22 k,1 M
工作温度范围:-40 °C 至 +125°C
AD7091R 模数转换器应用
电池供电系统
手持式仪表
医疗器械
数据采集系统
光学传感器
仪控系统
诊断/监护功能
能量收集
移动通信
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AD7091R-5BCPZ | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 20LFCSP | 在线订购 | ||
| AD7091RBRMZ | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 10MSOP | ¥52.32600 | 在线订购 | |
| AD7091R-5BRUZ | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 20TSSOP | 在线订购 | ||
| AD7091R-8BCPZ | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 24LFCSP | ¥77.80320 | 在线订购 | |

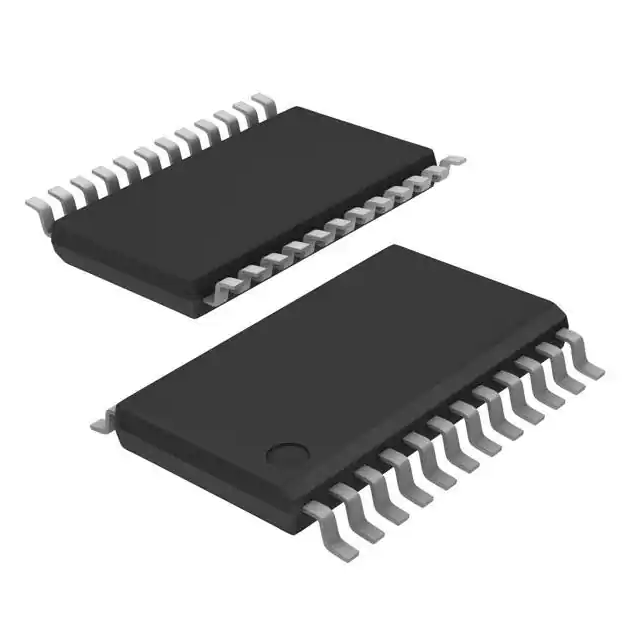

| AD7091R-8BRUZ | 模数转换器(ADC)-数据转换器 | 2/4/8通道、1 MSPS、超低功耗、12位SAR ADC | 在线订购 | ||
| AD7091R-2BCPZ | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 16LFCSP | 在线订购 | ||
| AD7091R-4BRUZ | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 20TSSOP | ¥31.28000 | 在线订购 | |
| AD7091RBCPZ-RL7 | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 10LFCSP | ¥34.51292 | 在线订购 | |
| AD7091RBRMZ-RL7 | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 10MSOP | ¥30.93500 | 在线订购 | |
| AD7091R-2BRUZ | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 16TSSOP | ¥64.40000 | 在线订购 | |
| AD7091R-4BCPZ | 模数转换器(ADC)-数据转换器 | IC ADC 12BIT SAR 20LFCSP | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

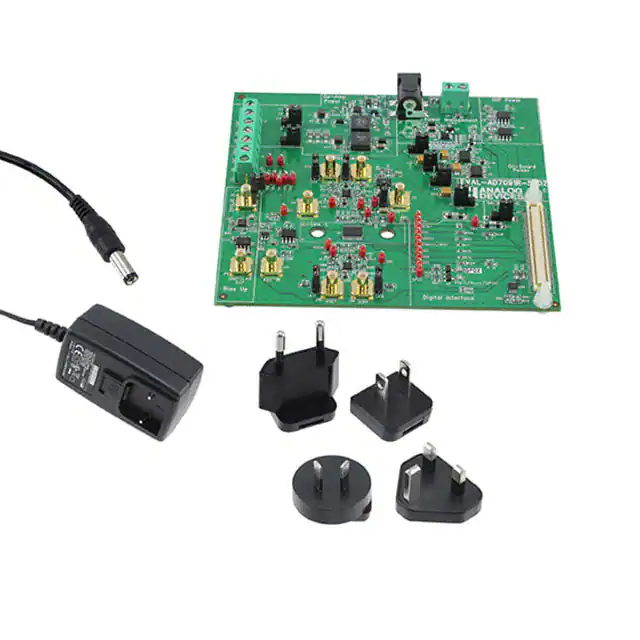

| EVAL-AD7091R-2SDZ | 模数转换器(ADC)-数据转换器 | EVAL BOARD 12BIT ADC AD7091R-2 | 在线订购 | ||
| EVAL-AD7091R-5SDZ | 模数转换器(ADC)-数据转换器 | EVALBOARD12BITADCAD7091R-5 | 在线订购 | ||

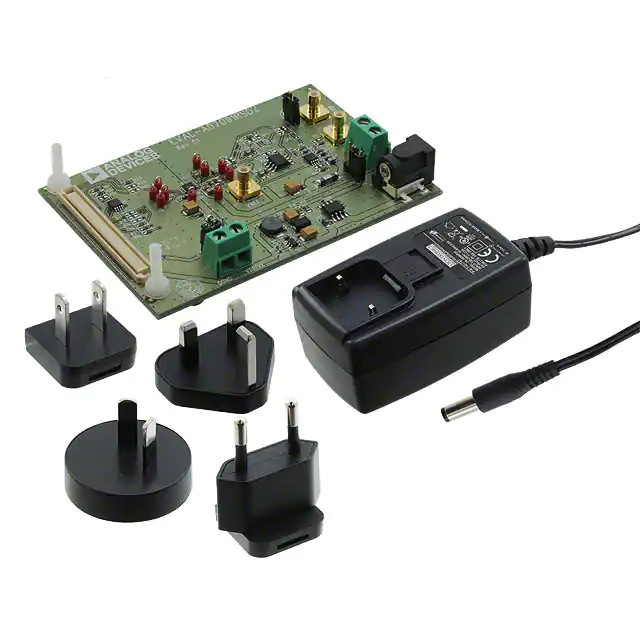

| EVAL-AD7091RSDZ | 模数转换器(ADC)-数据转换器 | AD7091R 12 Bit 1M Samples per Second Evaluation Boards - Analog to Digital Converters (ADCs) | 在线订购 | ||
| EVAL-AD7091R-4SDZ | 模数转换器(ADC)-数据转换器 | EVAL BOARD 12BIT ADC AD7091R-4 | 在线订购 | ||
| EVAL-AD7091R-8SDZ | 模数转换器(ADC)-数据转换器 | EVAL BOARD 12BIT ADC AD7091R-8 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| EVAL-CN0336-PMDZ | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL BOARD 12BIT 300KSPS ADC | ¥451.81650 | 在线订购 | |
| EVAL-CN0337-PMDZ | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | AD7091R, AD8608, ADuM5401 Sensor Conditioner Interface Pmod™ Platform Evaluation Expansion Board | ¥451.81650 | 在线订购 | |
| EVAL-CN0335-PMDZ | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL BOARD 12BIT 300KSPS ADC | 在线订购 | ||
| EVAL-CN0350-PMDZ | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL BOARD PIEZO VIBRATION | ¥564.82550 | 在线订购 | |
| EVAL-CN0372-PMDZ | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | PMOD BOARD ENERGY HARVESTING DAS | 在线订购 |
文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
---|---|---|---|---|---|
AD7091R中文资料 | | - | |||
AD7091Rdatasheet | | - |
