HI-3000H 高温 CAN 收发器
Holt Integrated Circuits 的 HI-3000H(HI-3000H High-Temperature CAN Transceivers) 是一款 1 Mbps 控制器区域网络 (CAN) 收发器,优化用于高温航空电子应用
发布时间:2018-06-14
Holt Integrated Circuits 的 HI-3000H 高温收发器系列产品采用 8 引脚 CERDIP 封装,能够承受高达 200°C 工作温度,采用 8 引脚塑料 SOIC 封装承受高至 175°C 的温度。
这些器件支持两种操作模式:正常模式和待机模式。 待机模式是非常低的电流模式,能持续监视总线活动,从而允许外部控制器管理唤醒功能。 出色的共模接收器性能使该器件尤其适合用于整个 CAN 总线点到点基准低电压可能变化的应用。 此外,HI-3000H 提供开口引脚,以提供输出电压基准 VDD/2。 当分支端接技术用于端接总线时,这可用于稳定隐性总线电平。
这些器件还具有 TXD 主导超时功能,可以从正驱动进入永久主导状态如果 TXD 引脚变得永久保持低,由于应用故障保护总线。
HI-3001H 与 HI-3000H 完全相同,除 SPLIT 引脚由 VIO 电源电压引脚替代。 这使得 HI-3001H 可直接通过 3.3 V 控制器连接数字 I/O。
HI-3000H 高温 CAN 收发器特性
扩展的温度范围 -55°C 至 200°C (陶瓷 CERDIP-8 封装) 和 -55°C 至 175°C(塑料封装 SOIC-8)
兼容 ARINC 825 和 ISO 11898-5 标准
信号传输速率高达 1 Mbit/s
内部 VDD/2 电压源,提供稳定隐性总线电平,如果使用分支端接( SPLIT 引脚,HI-3000H)
VIO 输入,允许直接用 3.3 V 时控制器连接(VIO 引脚、HI-3001H)
TXD 引脚上的永久主导(混串音保护保护)检测
高阻抗,允许连接多达 120 个节点
输入的电平兼容 3.3 V 或 5 V 控制器
CANH、CANL 和 SPLIT 引脚与 +/-58 V 短路保护
未加电时,不会影响总线
HI-3000H 高温 CAN 收发器应用
ARINC 825 和 CAN 航空航天电子
航空航天控制器区域网络 (CAN)
工业自动化和过程控制
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

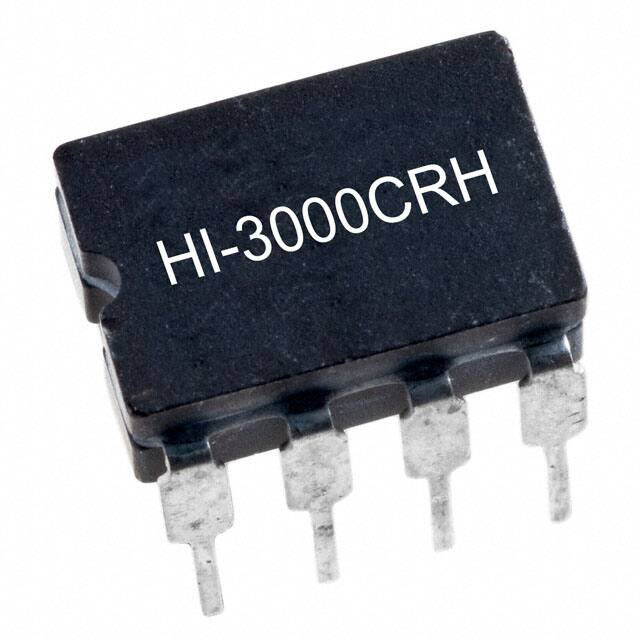

| HI-3000CRH | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER HALF 1/1 8CERDIP | 在线订购 |
