    LTC6430 IC 放大器驱动器

    LTC6430 IC 放大器驱动器

    Linear Technology 的 15 dB、RF/IF 放大器实现(LTC6430 IC Amplifier Driver)了 50 dBm 的 OIP3

    发布时间:2018-06-14

    Linear Technology 的 LTC6430-15 15 dB 放大器在从 20 MHz 至超 1 GHz 的 100 Ω 差分环境下实现了高动态范围。提供两个性能等级。在 240 MHz 时,A 级 OIP3 的典型值为 50 dBm,且通过全面测试并可保证最小 47 dBm。其噪声系数为 3dB,相当于 1 nV/√ hz 输入参考放大器噪声。直流功耗为 800 mW。这种低噪声和低失真组合具有高性能中频通信和 CATV 应用所需的宽动态范围。
    LTC6430-15 简单易用、无条件稳定,且输入和输出内部匹配至 100 Ω 差分。该器件具有大于 2.75 VP-P 线性输出摆幅,非常适合用于驱动高速、高性能 ADC。两个 1:2 平衡-不平衡变换器、直流阻隔电容器和射频偏置扼流圈实现了通信应用中的宽带 50 Ω 平衡放大器。有了两个 1:1.33 平衡-不平衡变换器,LTC6430-15 可用作高保真 75 Ω CATV 放大器。LTC6430-15 采用带有裸焊盘的 4 mm x 4 mm QFN-24 封装,可实现最佳热性能和低电感。

    LTC6430 IC 放大器驱动器特性

    • 240 MHz 时,50.0 dBm OIP3 至 100 Ω 差分负载

    • 240 MHz 时 NF = 3.0 dB

    • 20 MHz 至 2000 MHz 带宽

    • 15.2 dB 增益

    • 240 MHz 下通过了 A 级 100% OIP3 测试

    LTC6430 IC 放大器驱动器应用

    1. 50 Ω 平衡 IF 放大器

    2. 75 Ω CATV 放大器

    3. 700 MHz 至 800 MHz LTE 放大器

    Eval Boards
    图片数据手册产品型号产品分类产品描述价格操作
    DC1946A开发板/评估板/验证板-开发板/套件/编程器EVAL BOARD LTC2158-14 LTC6430-15在线订购

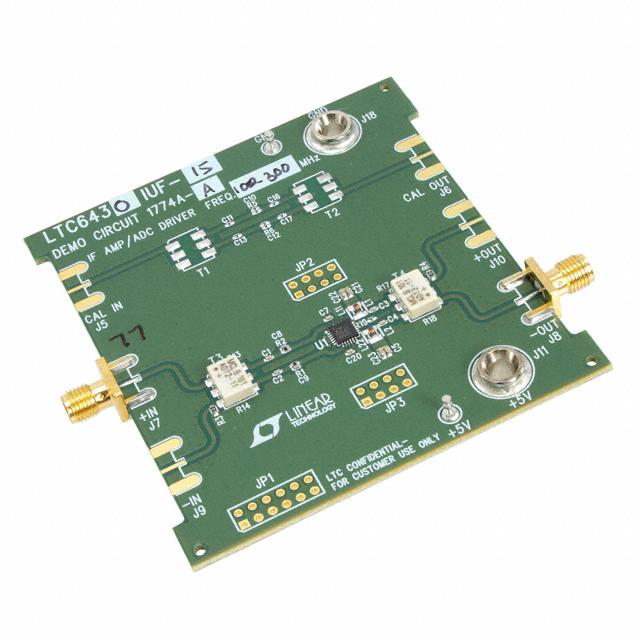

    DC1774A-A开发板/评估板/验证板-开发板/套件/编程器- pval(183) 放大器评估板在线订购
    DC1774A-B开发板/评估板/验证板-开发板/套件/编程器- pval(183) 放大器评估板在线订购
    LTC6430
    图片数据手册产品型号产品分类产品描述价格操作
    LTC6430AIUF-15#PBF特殊用途放大器-运算放大器及比较器放大器 IC 驱动器 24-QFN(4x4)在线订购
    LTC6430BIUF-20#PBF特殊用途放大器-运算放大器及比较器放大器 IC 驱动器 24-QFN(4x4)在线订购
    LTC6430AIUF-20#PBF特殊用途放大器-运算放大器及比较器放大器 IC 驱动器 24-QFN(4x4)在线订购
    LTC6430BIUF-15#PBF特殊用途放大器-运算放大器及比较器放大器 IC 驱动器 24-QFN(4x4)在线订购
    RF/IF and RFID Eval and Dev Kits
    图片数据手册产品型号产品分类产品描述价格操作
    DC2032A其他分类EVAL BOARD CATV AMP LTC6430-15在线订购

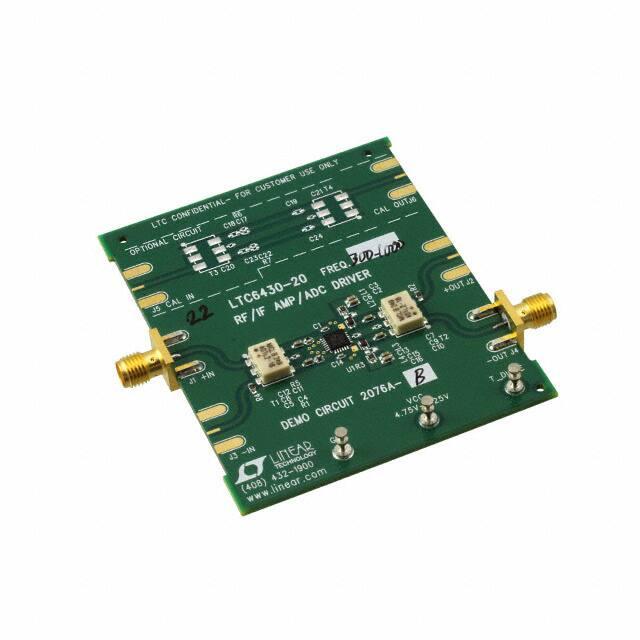

    DC2076A-A其他分类DEMO BOARD LTC6430-20 50-350MHZ在线订购
    DC2153A开发板/评估板/验证板-开发板/套件/编程器- LTC6430-15 放大器 300MHz ~ 1.7GHz 评估板在线订购
    DC2078A其他分类DEMO BOARD LTC6430-20 500-1000MH在线订购
    DC2076A-B开发板/评估板/验证板-开发板/套件/编程器- LTC6430-20 放大器 300MHz ~ 1GHz 评估板在线订购
