    LTC3626线性稳压器

    LTC3626线性稳压器

    凌力尔特公司的20 V,2.5 A,同步单片式降压稳压器(LTC3626 Linear Regulators),具有电流和温度监控功能

    发布时间:2018-06-14

    凌力尔特 LTC3626是一种高效率,3 MHz同步降压调节器,提供了输入和输出电流限制和监测。它采用独特的恒定频率/受控导通时间,电流模式架构,在3 mm x 4 mm QFN封装的输出电压低至0.6 V时可提供高达2.5 A的连续输出电流。其电流模式操作可提供出色的线路和负载瞬态响应,即使具有高降压比。

    LTC3626的输入电压范围为3.6 V至20 V,适用于各种应用,包括双/多节锂离子电池组和5 V至18 V中间总线系统。其平均输入电流和输出电流限制均为引脚可编程,非常适合USB电源等应用。LTC3626的开关频率是用户可编程的,可在500 kHz至3 MHz范围内同步,从而可以使用纤巧,低成本的电容器和电感器。


    LTC3626线性稳压器特性

    • 3.6 V至20 V输入电压范围

    • 宽输出电压范围为0.6 V至97%V IN,针对0.6 V至6 V进行了优化

    • 低R DS(ON)集成开关可提供高达95%的效率

    • 高达2.5 A的输出电流

    • 平均输入和输出电流监控

    • 可编程平均输入/输出电流限制

    • 模温监测和可编程限制

    • 用户可选择突发模式®  或强制连续操作

    • 可调开关频率:500 kHz至3 MHz

    • 外部频率同步

    • 电流模式操作可实现出色的线路和负载瞬态响应

    • 输出电压跟踪能力

    • 0.6 V基准电压,温度精度为1%

    • 电源良好状态输出

    • 短路保护

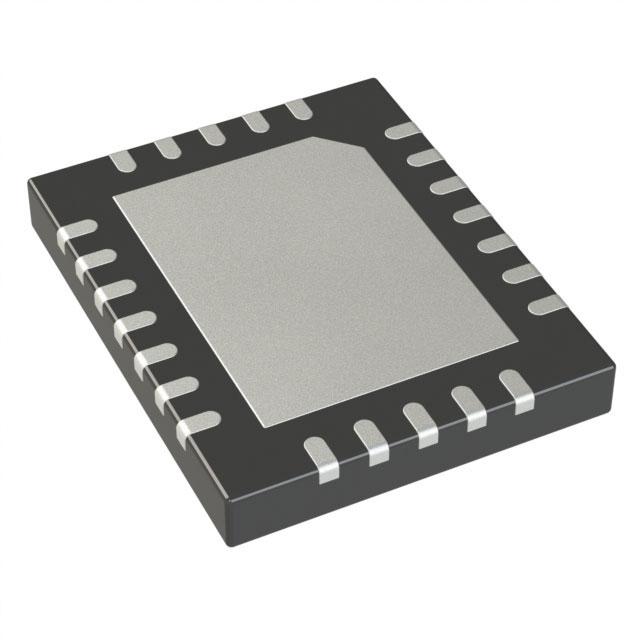

    • 采用小型,耐热增强型,20引脚(3 mm×4 mm)QFN封装

    LTC3626 Linear Regulators
    图片数据手册产品型号产品分类产品描述价格操作
    LTC3626EUDC#PBFDC-DC电源芯片-电源管理IC REG BUCK ADJ 2.5A 20QFN在线订购
    LTC3626IUDC#PBFDC-DC电源芯片-电源管理降压 开关稳压器 IC 正 可调式 0.6V 1 输出 2.5A 20-WFQFN 裸露焊盘在线订购
