LAN9512 / 14以太网控制器
Microchip的单芯片,高速USB,2.0集线器和高性能10/100以太网控制器(LAN9512 / 14 Ethernet Controller)
发布时间:2018-06-14
Microchip的 LAN9512和LAN9514是完全集成的高速USB 2.0集线器和高性能10/100以太网控制器。它们专门设计用于在单个封装中为系统架构师提供低成本,低功耗,小尺寸的USB转以太网和多端口USB连接解决方案。SMSC的LAN9512 / 9514包含一个高速USB 2.0集线器,带有两个(LAN9512)或四个(LAN9514)完全集成的下游USB 2.0 PHY,一个集成的上游USB 2.0 PHY,一个10/100以太网MAC / PHY控制器和一个EEPROM控制器。LAN9512 / 9514利用现有的USB堆栈简化了系统设计,与分立的竞争解决方案相比,可将PCB占用空间减少高达65%。
LAN9512 / 14以太网控制器特性
NetDetach™低功耗技术允许主机CPU在以太网连接处于非活动状态时进入低功耗状态,从而将系统功耗降低25%
USB和以太网PHY上内置±8 kV / 15 kV接触/空气放电ESD保护
UniClock™技术通过使用单个25 MHz晶振实现USB和以太网连接,简化了时钟方案并降低了系统BOM成本 - 添加USB集线器时无需额外组件
完全集成的2/4端口高速USB 2.0集线器和10/100以太网控制器
LAN9512 / 14以太网控制器应用
停靠站
上网本和超移动PC(UMPC)
移动互联网设备(MID)
游戏机
便携式消费设备
数字电视(DTV)
Blue-ray Disc™播放器
机顶盒(STB)
网络打印机
嵌入式系统
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

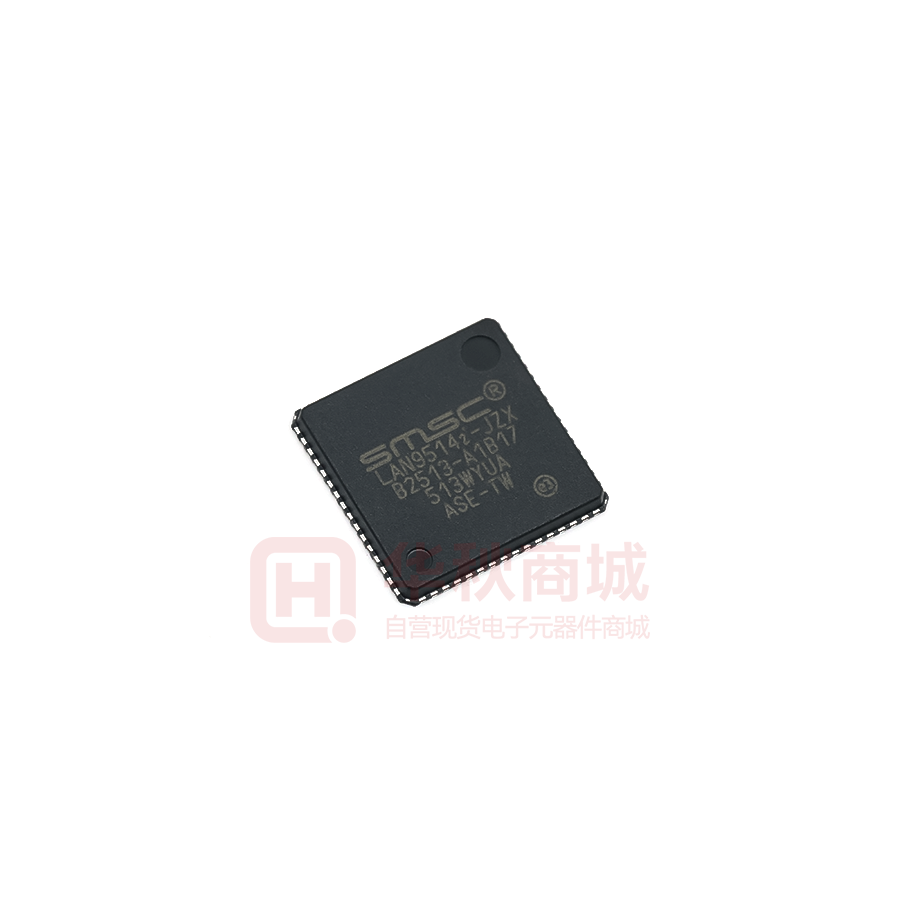

| LAN9512-JZX | USB芯片-接口及驱动芯片 | IC USB 2.0 ETHER CTRLR 64QFN | ¥29.99360 | 在线订购 | |
| LAN9514-JZX | USB芯片-接口及驱动芯片 | USB 2.0集线器和10/100以太网控制器 | ¥55.49040 | 在线订购 | |
| LAN9512I-JZX | USB芯片-接口及驱动芯片 | Ethernet Bridge, USB to Ethernet USB 2.0, 10/100 Base-T/TX PHY 64-QFN (9x9) | ¥58.17032 | 在线订购 | |
| LAN9514I-JZX | USB芯片-接口及驱动芯片 | IC USB 2.0 ETH CTLR IND 64-QFN | ¥55.68480 | 在线订购 |
