ADN4696E / ADN4697E收发器
ADI公司的ADN4696E / ADN4697E 3.3 V，200 Mbps，半双工和全双工高速M-LVDS收发器（ADN4696E/ADN4697E Transceivers）
发布时间：2018-06-14
ADI公司的 ADN4696E和ADN4697E是多点低压差分信号（M-LVDS）收发器（驱动器和接收器对），可以高达200 Mbps（100 MHz）的速率运行。接收器在-1 V至3.4 V的共模电压范围内检测总线状态，差分输入低至50 mV。总线引脚上的ESD保护高达±15 kV。
这些器件符合M-LVDS的TIA / EIA-899标准，类似于符合LVDS TIA / EIA-644标准的对应LVDS器件，但设计具有多点应用的功能。这些功能包括驱动器输出，支持低至30Ω的多点总线负载，具有受控的转换时间，允许来自主干传输线的短截线。最多可以将32个节点连接到总线。
ADN4696E和ADN4697E是类型2接收器，具有偏移阈值，可在总线空闲（总线空闲故障保护）或输入开路（开路故障安全）时保证输出状态。ADN4696E和ADN4697E采用半双工配置，采用8引脚SOIC封装（ADN4696E）或采用14引脚SOIC封装（ADN4697E）的全双工配置。
ADN4696E / ADN4697E收发器特性
多点LVDS收发器（低压差分信号驱动器和接收器对）
200 Mbps（100 MHz）切换速率
支持30Ω至55Ω的总线负载
接收器类型：类型2（ADN4696E / ADN4697E）：开路和总线空闲故障保护的阈值偏移为100 mV
符合M-LVDS的TIA / EIA-899标准
M-LVDS总线上的无干扰上电/断电
驱动器输出的受控转换时间
共模范围：-1 V至+3.4 V，允许与2 V接地噪声进行通信
增强的PSRR（用于系统抖动性能）
增强的接收器输入差分噪声抑制
温度范围：-40°C至85°C
ADN4696E / ADN4697E收发器应用
背板和电缆多点数据传输
低功耗，高速替代更短的RS-485链路
多点时钟分配
无线基站基础设施
网络路由器和交换机
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADN4696EBRZ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER HALF 1/1 8SOIC | ￥28.09404 | 在线订购 |
 | | ADN4697EBRZ | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC TRANSCEIVER FULL 1/1 14SOIC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

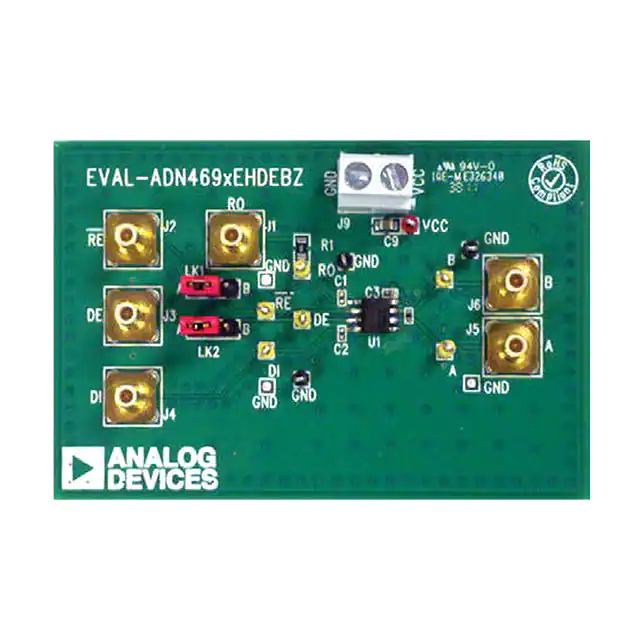

 | | EVAL-ADN469XEHDEBZ | 开发板/评估板/验证板（废弃） | EVAL BOARD FOR ADN469XEHD | 在线订购 | |
