ISO5500门驱动器
德州仪器（TI）的2.5 A隔离式IGBT / MOSFET栅极驱动器（ISO5500 Gate Driver）
发布时间：2018-06-14
德州仪器（TI）的ISO5500是IGBT和MOSFET的隔离栅极驱动器，额定功率高达IC = 150 A，VCE = 1200 V.输入TTL逻辑和输出功率级由电容二氧化硅（SiO2）隔离栅隔开。当与隔离电源结合使用时，器件会阻断高压，隔离接地，并防止噪声电流进入本地接地并干扰或损坏敏感电路。
ISO5500门驱动器特性
2.5最大峰值输出电流
驱动IGBT高达IC = 150，VCE = 1200 V.
电容隔离故障反馈
CMOS / TTL兼容输入
300 ns最大传播延迟
ISO5500门驱动器应用
电机控制
运动控制
工业逆变器
开关电源
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

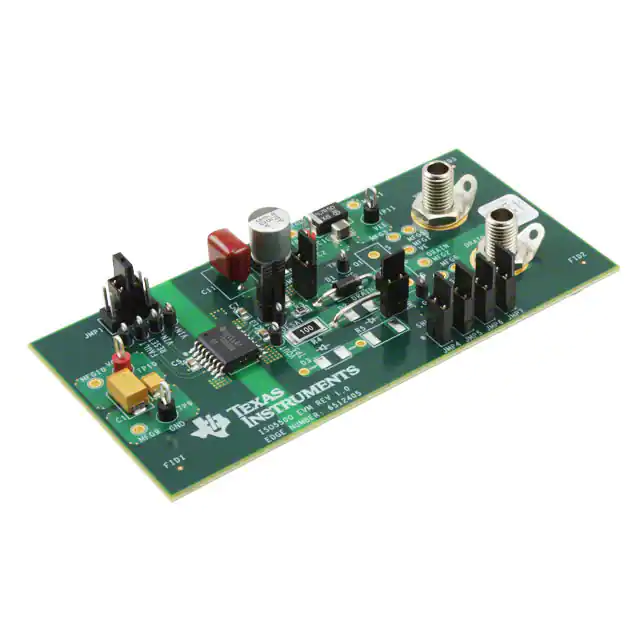

 | | ISO5500EVM | 开发板/评估板/验证板（废弃） | ISO5500 - MOSFET, Bridge Drivers Evaluation Board | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
_tmb.jpg) | | ISO5500DW | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISO 4.243KV GATE DRVR 16SOIC | 在线订购 |
