ADS1299/ADS1299-x 低噪声 ADC
Texas Instruments 提供用于 EEG 和生物电位测量的 ADS1299 和 ADS1299-x 低噪声、4、6 或 8 通道 24 位模数转换器（ADS1299/ADS1299-x Low-Noise ADCs）
发布时间：2018-06-14
Texas Instruments 的 ADS1299-4、ADS1299-6 和 ADS1299 器件是一系列 4、6 或 8 通道低噪声、24 位同步采样三角积分（ΔΣ）模数转换器（ADC），内置可编程增益放大器（PGA）、内部基准和板载振荡器。ADS1299-x 结合了颅外脑电图（EEG）和心电图（ECG）应用通常需要所有功能。凭借高集成度和出色的性能，ADS1299-x 实现了以极小的尺寸、功耗和总体成本来构建可扩展医疗仪器系统。
ADS1299-x 每个通道都拥有一个灵活的输入多路复用器，可单独连接内部生成的信号，用于试验、温度和导联脱落检测。此外，可以选择任何输入通道配置，来进行病人偏置输出信号的分离。可选 SRB 引脚可用于将公共信号路由到多个输入，从而实现参考蒙太奇配置。ADS1299-x 数据速率从 250 SPS 到 16 kSPS。导联脱落检测可以使用激励电流阱或电流源在器件内部实现。
多个 ADS1299-4、ADS1299-6 或 ADS1299 器件可以在通道数多的系统中采用菊花链配置来级联多个器件。ADS1299-x 采用 TQFP-64 封装，指定温度范围为 -40°C 至 +85°C。
ADS1299/ADS1299-x 低噪声 ADC特性
多达八个低噪声 PGA 和八个高分辨率同时采样 ADC
输入基准噪声：1 μVPP（70 Hz 带宽）
输入偏置电流：300 pA
数据速率：250 SPS 至 16 kSPS
CMRR：-110 dB
单极或双极电源：
模拟：4.75 V 至 5.25 V
数字：1.8 V 至 3.6 V
可编程增益：1、2、4、6、8、12 或 24
内置偏置驱动放大器、导联脱落检测、测试信号
内置振荡器
内部或外部基准
灵活的省电、待机模式
引脚与 ADS129x 兼容
兼容 SPI 的串行接口
工作温度范围：-40°C 至 +85°C
ADS1299/ADS1299-x 低噪声 ADC应用
医疗仪器包括：
脑电图 (EEG) 研究
胎儿心电图 (ECG)
睡眠学习监视器
双谱指数（BIS）
音频诱发电位（EAP）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

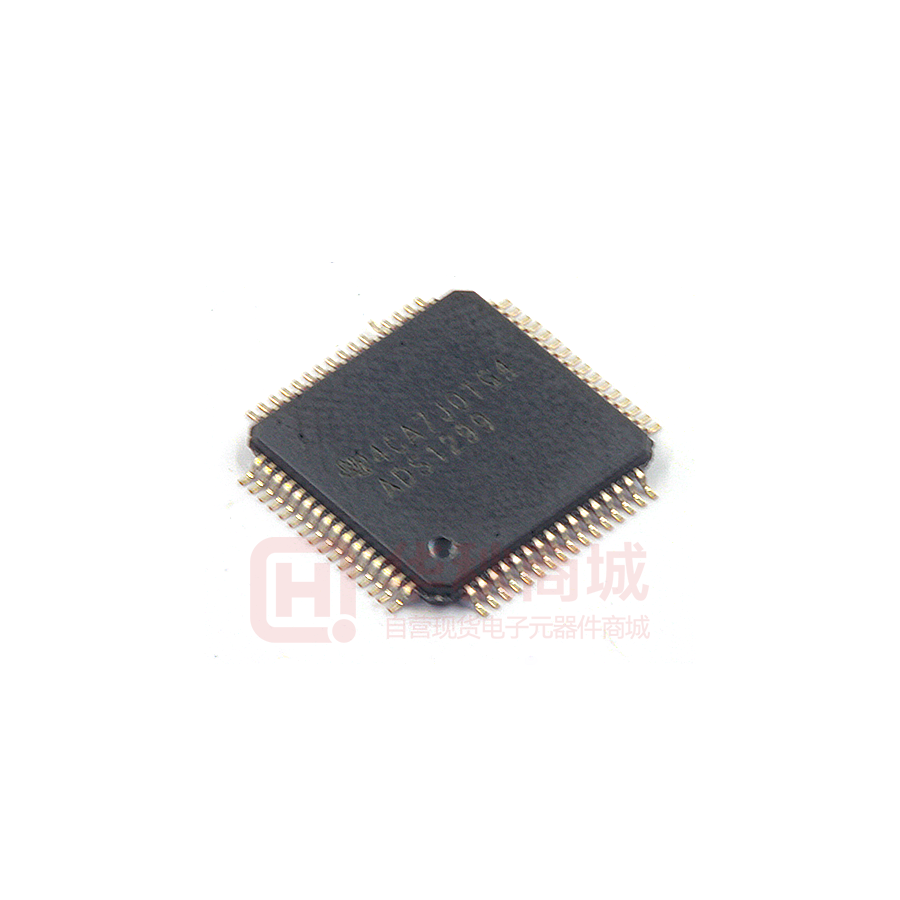

 | | ADS1299IPAG | 模拟前端（AFE）-数据转换器 | IC AFE 24BIT 16KSPS LN 64TQFP | ￥564.07160 | 在线订购 |
 | | ADS1299-4PAGR | 模拟前端（AFE）-数据转换器 | 模拟前端（AFE） 24bit TQFP64_10X10MM | ￥368.00000 | 在线订购 |
 | | ADS1299-4PAG | 模拟前端（AFE）-数据转换器 | LOWNOISE8-CHDELTA-SIGMAADCF | ￥260.92000 | 在线订购 |
| | ADS1299-6PAG | 模拟前端（AFE）-数据转换器 | LOWNOISE6-CHDELTA-SIGMAADCF | ￥1472.00000 | 在线订购 |
| | ADS1299IPAGR | 模拟前端（AFE）-数据转换器 | IC AFE 24BIT 16KSPS LN 64TQFP | ￥303.17760 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS1299EEGFE-PDK | 开发板/评估板/验证板（废弃） | KIT PERFORMANCE DEMO ADS1299 | 在线订购 |
