    大力神电机控制套件

    大力神电机控制套件

    德州仪器(TI)用于旋转三相无刷直流和无刷交流电机的评估套件(Hercules Motor Control Kit)

    发布时间:2018-06-14

    德州仪器(TI)的DRV8301-LS31-KIT是一款电机控制评估套件,用于旋转三相无刷直流和无刷交流(BLAC) - 通常称为永磁同步(PMSM) - 电机,带有无传感器磁场定向/矢量控制( FOC)和TI的InstaSPIN-BLDC无传感器BLDC解决方案。DRV8301-LS31-KIT是一款高性能,低功耗,经济高效的平台,可加快开发速度,加快产品上市速度。应用包括电动助力转向,电动门/车顶,EV / HEV /列车推进,双离合器变速箱,电子节气门控制,燃料/冷却液/油泵,空调压缩机和雨刷。


    大力神电机控制套件特性

    • 包括一个controlCARD模块,具有双核,锁步Hercules ARM Cortex-R4F安全MCU,浮点高达220 MHz,3 MB闪存和安全架构,非常适合运输(TMS570)和工业(RM4)安全的电机控制

    • 通过利用Hercules安全MCU架构,使客户能够达到IEC61508和ISO26262等安全标准

    • 使用示例微码生成PWM并对正交编码器信号进行解码,以实现灵活的集成32通道定时器协处理器

    • 包括Teknic最先进的伺服电机,内置编码器和霍尔传感器,可提供强大的转子角度测量,以补充滑模观察器基于分流电流的转子角度估算

    • 利用标准的Hercules软件,通过HALCoGen,连接堆栈和示例电机项目,通过外设支持和配置,简化安全电机控制解决方案的开发

    • 基于高度集成的DRV8301预驱动器,包括自保护和两个可编程增益放大器,可控制带有外部FET的亚60V逆变器

    Associated Devices-ICs
    图片数据手册产品型号产品分类产品描述价格操作

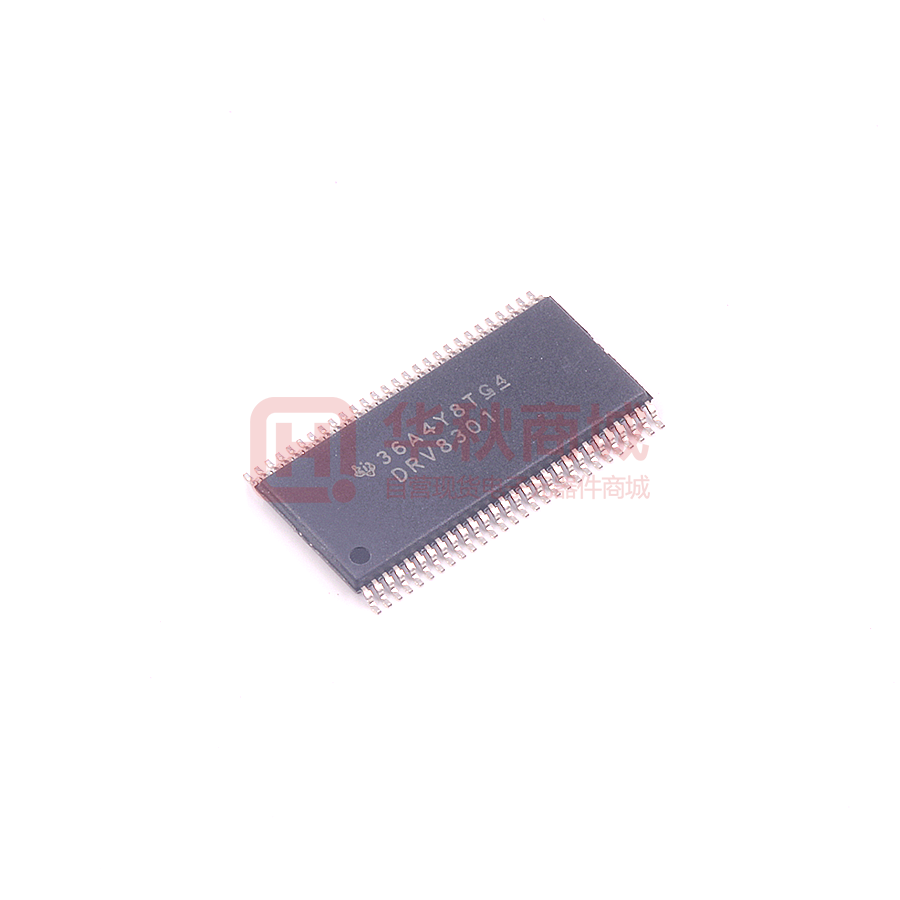

    DRV8301DCAR电机驱动器及控制器-接口及驱动芯片Three-Phase Gate Driver With Dual Current Shunt Amplifiers and Buck Regulator 56HTSSOP¥21.39480在线订购
    TMDX570LS31CNCDMCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器TMS570LS controlCARD Hercules™ MCU 32-Bit ARM® Cortex®-R4F Embedded Evaluation Board在线订购
    DRV8301-RM48-KIT开发板/评估板/验证板(废弃)KIT DEV HERCULES RM48/DRV8301在线订购
    TMDXRM48CNCDMCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器KIT CONTROL CARD RM48 HERCULES在线订购
    Hercules Motor Control Kit
    图片数据手册产品型号产品分类产品描述价格操作
    DRV8301-LS31-KIT开发板/评估板/验证板(废弃)KIT EVAL MOTR CTRL LS31/DRV8301在线订购
