MCP2517FD 外部 CAN FD 控制器
Microchip 推出一款外部灵活数据速率 (FD) 系列 CAN 控制器(MCP2517FD External CAN FD Controller)
发布时间:2018-06-13
Microchip Technology MCP2517FD 是一种高性价比、小封装外部 CAN FD 控制器,可以轻松地添加到具有可用串行外设接口 (SPI) 的微控制器。因此,没有 CAN FD 外设或没有足够 CAN FD 通道的微控制器就可以轻松添加 CAN FD 通道。MCP2517FD 支持常规格式 (CAN 2.0B) 和 ISO11898-1:2015 所定义的 CAN 灵活数据速率 (CAN FD) 格式的 CAN 帧。MCP2517FD 控制器非常适用于任何嵌入式物联网应用。
MCP2517FD 外部 CAN FD 控制器特性
符合 ISO11898-1:2015
支持 CAN 2.0B 和 CAN FD
仲裁比特率高达 1 Mbps
数据比特率高达 8 Mbps
高达 20 MHz SPI 时钟速度
31 个 FIFO 可配置为发送或接收
32 个灵活的过滤器和掩码对象
一个发射队列
32 位时间戳
总线健康诊断和错误计数器
VDD:2.7 V 至 5.5 V
有源电流最大值:5.5 V、40 MHz CAN 时钟下 12 mA
休眠电流:10 µA,典型值
温度范围:-40°C 至 +150°C
封装:VDFN14(可湿性侧翼),SOIC14
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ADM00576 | 开发板/评估板/验证板(废弃) | MCP251XFDCANFDMOTHERBOARD | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

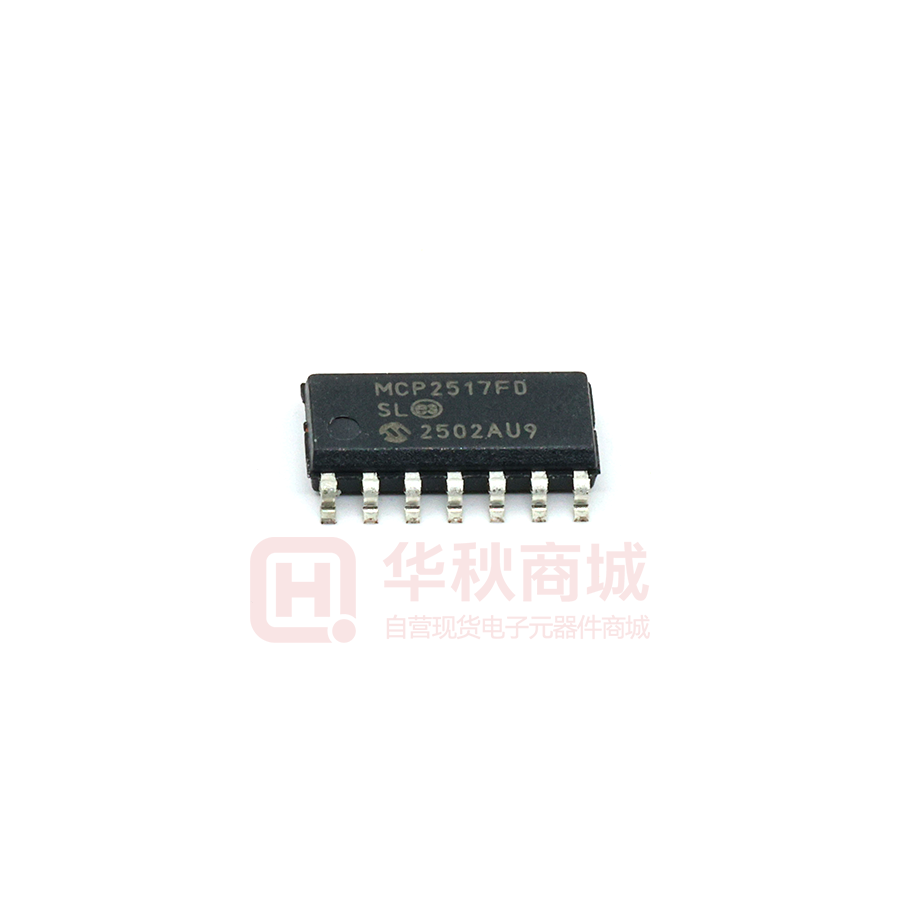

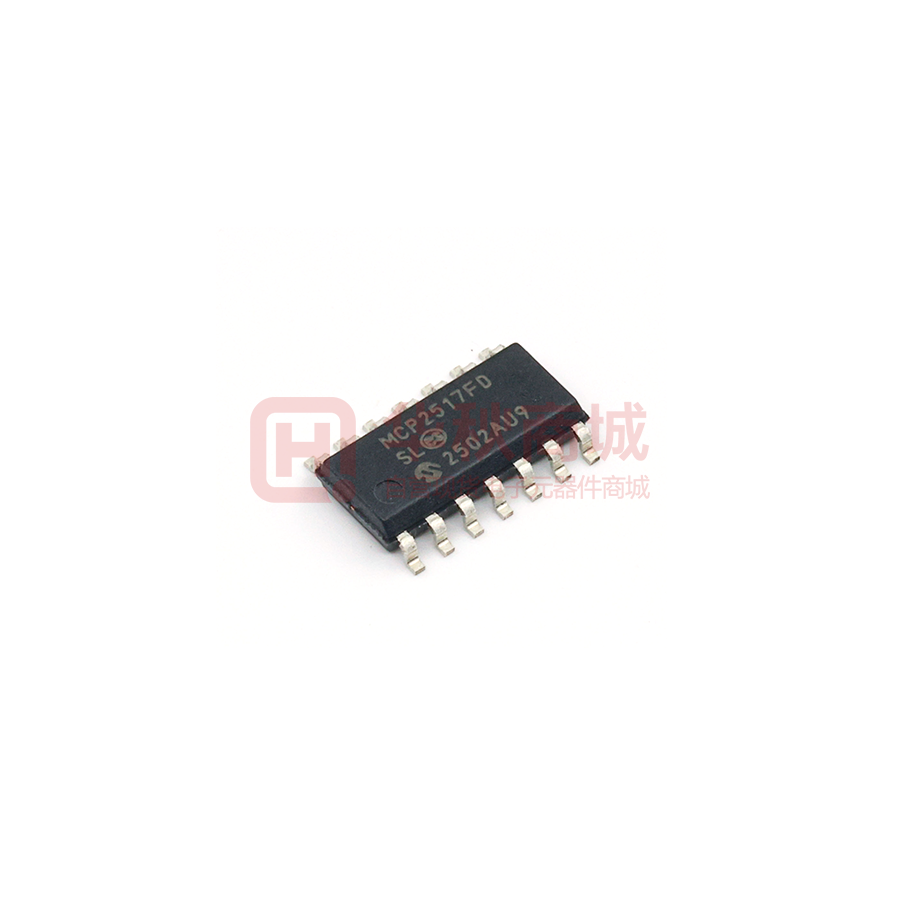

| MCP2517FD-H/SL | 运动及接口控制器-接口及驱动芯片 | MCP2517FD-H/SL | ¥14.60210 | 在线订购 | |
| MCP2517FD-H/JHA | CAN收发器-接口及驱动芯片 | MCP2517FD-H/JHA | ¥22.54110 | 在线订购 | |
| MCP2517FDT-H/SL | CAN收发器-接口及驱动芯片 | MCP2517FDT-H/SL | ¥19.13760 | 在线订购 | |
| MCP2517FDT-H/JHA | 运动及接口控制器-接口及驱动芯片 | IC CANBUS CONTROLLER SPI 14VDFN | ¥20.17224 | 在线订购 |
