AS5145 – 汽车旋转编码器 IC
ams 的可编程磁性旋转编码器（AS5145 – Automotive Rotary Encoder IC）针对无刷 DC 电机进行了优化
发布时间：2018-06-14
ams 的 AS5145 是一款非接触式磁性旋转编码器，可在一整周 360° 范围内进行精确的角测量。这款片上系统在单个器件中结合了集成霍尔元件、模拟前端和数字信号处理。要测量角度，只需在芯片中心放置一个简单的两极旋转磁铁即可。磁铁可以置于 IC 上方或下方。绝对角度测量可以即时指示磁铁的角位置，测量分辨率为 0.0879°（即每周 4906 个位置）。该数字数据可作为串行位流和 PWM 信号提供。利用内部稳压器，AS5145 可在 3.3 V 或 5 V 电源下工作。
AS5145 – 汽车旋转编码器 IC特性
在一整周 360° 范围内实现非接触式高分辨率旋转位置编码
脉宽调制 (PWM) 输出
三个增量输出
针对磁铁位置监测和电源损耗的故障检测模式
宽温度范围：-40°C 至 +150°C
AS5145 – 汽车旋转编码器 IC应用
一、工业应用：
非接触式旋转位置感测
机器人
二、汽车应用：
方向盘位置感测
变速箱编码器
前大灯位置控制
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AS5145-SS_EK_DB | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | DEMO BOARD FOR AS5145 | 在线订购 | |
 | | AS5145B-HSST | 磁性编码器-传感器 | IC ENCODER ROTARY 12-BIT 16-SSOP | ￥76.23209 | 在线订购 |

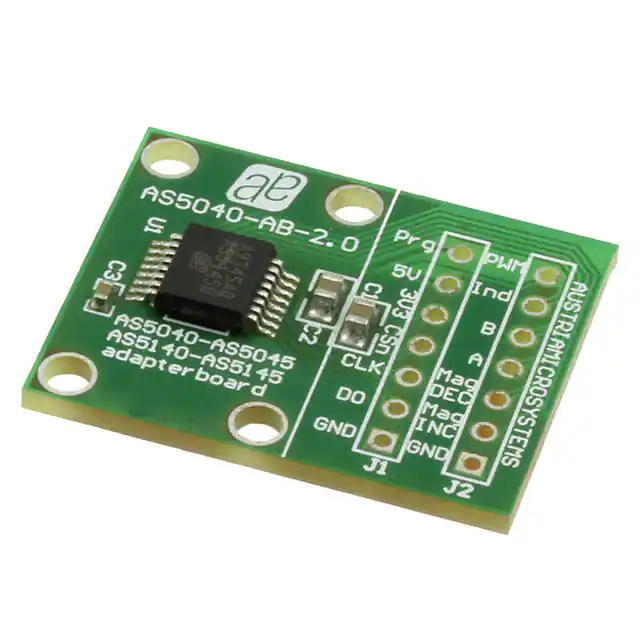

 | | AS5145B-SS_EK_AB | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | AS5145 - Magnetic, Rotary Position Sensor Evaluation Board | 在线订购 | |
 | AS5145B-SS_EK_MB | 传感器（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | KIT EVAL MOTOR POSITION AS5145B | 在线订购 | ||
 | | AS5145B-HSSM | 磁性编码器-传感器 | IC ENCODER ROTARY 16SSOP | 在线订购 | |

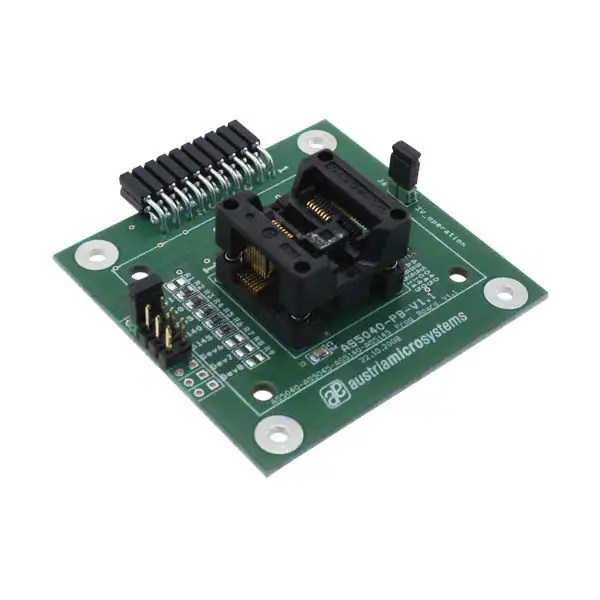

 | AS5040-SS_EK_PB | 可编程适配器，插座-开发板/套件/编程器 | BOARD PROGRAM AS5040 | 在线订购 |
