AS5140 – 汽车旋转编码器 IC
来自 ams 的具有绝对 SSI、PWM 和增量输出的 10 位磁性旋转编码器（AS5140 – Automotive Rotary Encoder IC）
发布时间：2018-06-14
ams 的 AS5140H 是一款非接触式磁性旋转编码器，可在一整周 360° 范围内和 -40°C 至 150°C 的更大环境温度范围内进行精确的角度测量。这款片上系统在单个器件中整合了集成霍尔元件、模拟前端和数字信号处理功能。要测量角度，只需在芯片中心放置一个简单的两极旋转磁铁即可。磁铁可以置于 IC 上方或下方。绝对角度测量可以即时指示磁铁的角位置，分辨率为 0.35°（即每周 1024 个位置）。该数字数据可作为串行位流和 PWM 信号。此外，还具有用户可设定的增量输出。利用内部稳压器，AS5140H 可在 3.3 V 或 5 V 电源下工作。AS5140H 与 AS5040 引脚兼容；不过，前者使用具有更多编程选择的低电压 OTP 编程单元。
AS5140 – 汽车旋转编码器 IC特性
2 路 10 位绝对值数字输出：
串行接口
脉宽调制 (PWM) 输出
3 增量输出模式
正交 A/B 和转位输出信号
步进/方向和转位输出信号
针对无刷 DC 电机使用三相换向
AS5140 – 汽车旋转编码器 IC应用
汽车应用：
发动机舱传感器
变速箱编码器
节气门位置控制
工业应用：
高温环境中的旋转传感器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AS5140H-ASSM | 磁性编码器-传感器 | IC ENCODER PROG 10-BIT 16-SSOP | 在线订购 | |

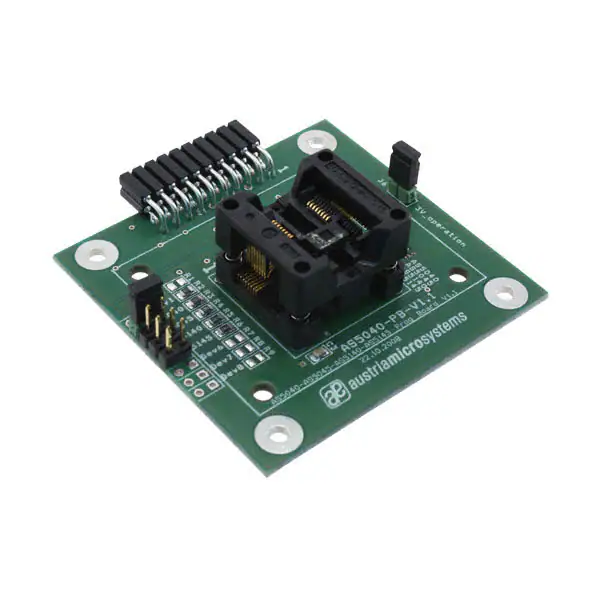

 | AS5040-SS_EK_PB | 可编程适配器，插座-开发板/套件/编程器 | BOARD PROGRAM AS5040 | 在线订购 |
