AD8237 仪表放大器
来自 ADI 真正的微功率、零漂移、轨至轨仪表放大器(AD8237 Instrumentation Amplifier)
发布时间:2018-06-14
Analog Devices 的 AD8237 是一款微功耗、零漂移、轨至轨输入和输出仪表放大器。 通过两个电阻的相对匹配可将增益设置为 1 到 1000 内的任何值。 AD8237 通过两个比值匹配的电阻可在任何增益下保持出色的增益精度。
该器件采用间接电流反馈架构,从而实现真正的轨至轨能力。 与传统仪表放大器相比,AD8237 能够在共模电压下或甚至略超过其电源电压的情况下充分放大信号 。 这使得高共模电压应用能够使用更小的电源并节省电力。
AD8237 是便携式系统的最佳选择。 AD8237 具有 1.8 V 的最小供电电压、115 μA 的典型供应电流和宽输入范围,能够充分利用有限的功率预算,同时还具有适合台式系统的带宽和漂移性能。
AD8237 仪表放大器特性
电池供电仪表的理想选择
电源电流:115 μA
轨至轨输入和输出
零输入交越失真
可实现出色的直流性能
最小 CMRR:106 dB
最大失调电压漂移:0.3 μV/°C
如需了解更多特性,请参阅规格书
通过 2 个外部电阻设置增益
可在所有增益下实现低增益漂移
使用带宽模式引脚 (BW) 调整补偿
8 kV HBM 级 ESD 能力
片载 RFI 滤波器
单电源供电:1.8 V 至 5.5 V
8 引脚 MSOP 封装
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

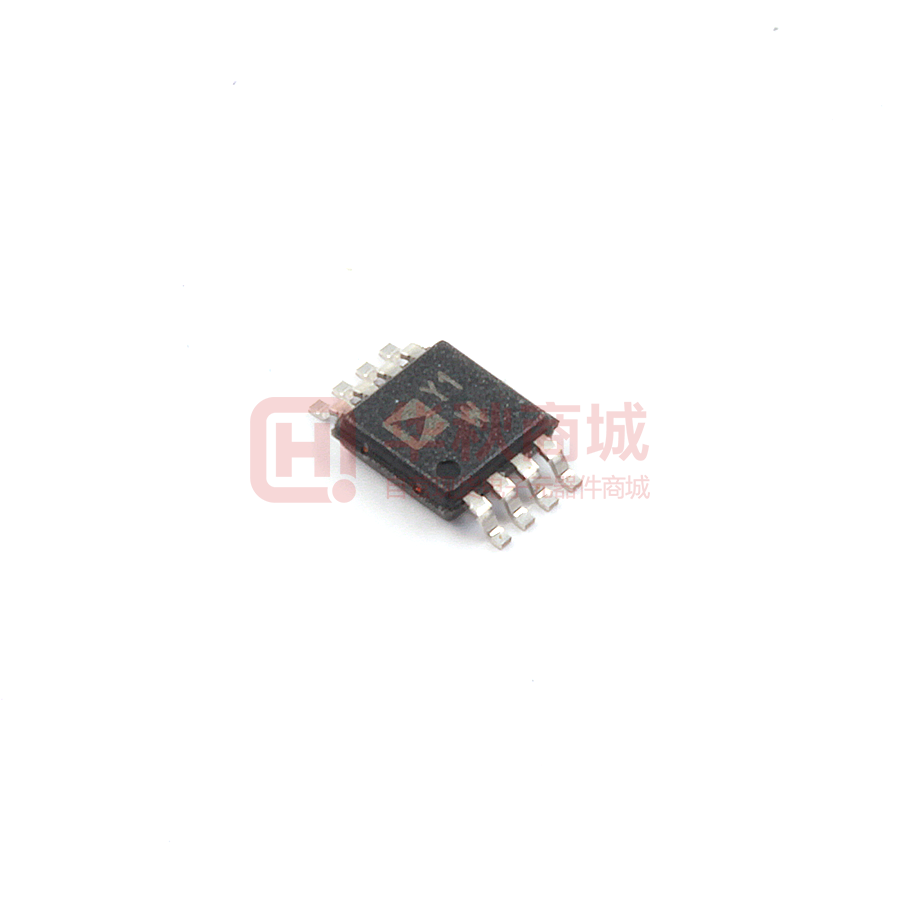

| AD8236ARMZ-R7 | 仪表放大器-运算放大器及比较器 | 40μA微功率仪表放大器 MSOP8_3X3MM 23KHz 0.011V/µs | ¥19.64520 | 在线订购 | |
| AD8230YRZ | 仪表放大器-运算放大器及比较器 | IC OPAMP CHOPPER RRO 8SOIC | ¥88.39360 | 在线订购 | |
| AD8233ACBZ-R7 | 安全/验证/加密芯片-系统外围芯片 | IC ECG FRONT END 20WLCSP | ¥30.96360 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

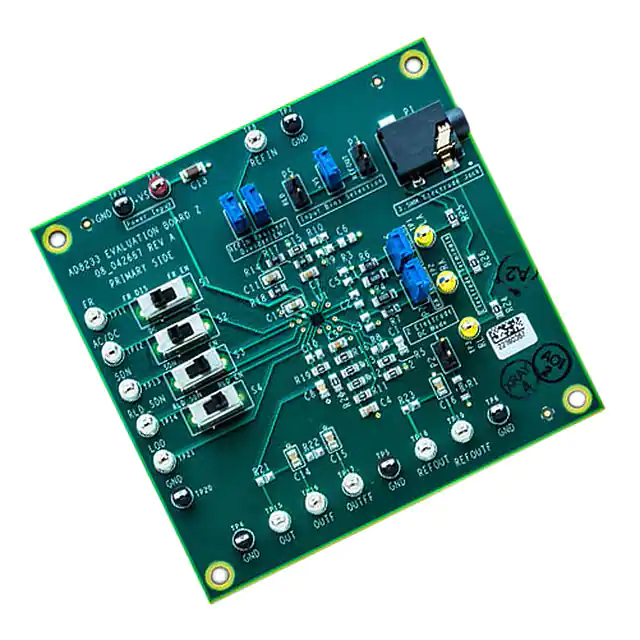

| AD8233CB-EBZ | 开发板/评估板/验证板(废弃) | EVALUATIONBOARD | 在线订购 | ||
