ADF4350宽带PLL合成器
宽带PLL合成器(ADF4350 Wideband PLL Synthesizer),集成VCO
发布时间:2018-06-14
如果与外部环路滤波器和外部参考频率一起使用,ADI公司的ADF4350允许实现小数N分频或整数N分频锁相环(PLL)频率合成器。
ADF4350集成了压控振荡器(VCO),基本输出频率范围为2200 MHz至4400 MHz。此外,除以1/2/4/8或16电路允许用户产生低至137.5 MHz的RF输出频率。对于需要隔离的应用,可以将RF输出级静音。静音功能可通过引脚和软件控制。还提供辅助RF输出,如果不使用,可以断电。
通过简单的3线接口控制所有片内寄存器。该器件采用3.0 V至3.6 V电源供电,不使用时可以断电。ADF4350非常适用于射频(RF)和微波技术,如W-CDMA,TD-SCDMA,WiMAX,GSM,PCS,DCS和DECT。
ADF4350宽带PLL合成器特性
相控锁定环(PLL)
温度工作范围:-40°C至+ 85°C
输出频率范围:137.5 MHz至4400 MHz
分数N合成器和整数N合成器
低相位噪声VCO
可编程除1 / -2 / -4 / -8 / -16输出
典型的rms jittter:0.5 ps rms
电源:3.0 V至3.6 V.
逻辑兼容性:1.8 V
可编程双模预分频器,4/5或8/9
可编程输出功率电平
射频输出静音功能
3线串行接口
有关其他信息,请参阅数据表
ADF4350宽带PLL合成器应用
无线基础设施(W-CDMA,TD-SCDMA,WiMAX,GSM,PCS,DCS,DECT)
测验设备
无线局域网,有线电视设备
时钟生成
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ADF4350BCPZ | 时钟发生器/PLL频率合成器-时钟管理 | IC SYNTH PLL VCO FN/IN 32LFCSP | ¥48.13420 | 在线订购 | |
| ADF4350BCPZ-RL7 | 时钟发生器/PLL频率合成器-时钟管理 | IC SYNTH PLL VCO FN/IN 32LFCSP | ¥41.61240 | 在线订购 | |
| ADF4350BCPZ-RL | 时钟发生器/PLL频率合成器-时钟管理 | IC SYNTH PLL VCO FN/IN 32LFCSP | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| EVAL-ADF4350EB1Z | 开发板/评估板/验证板(废弃) | EVALUATION BOARD 1 FOR ADF4350 | ¥1859.30380 | 在线订购 | |

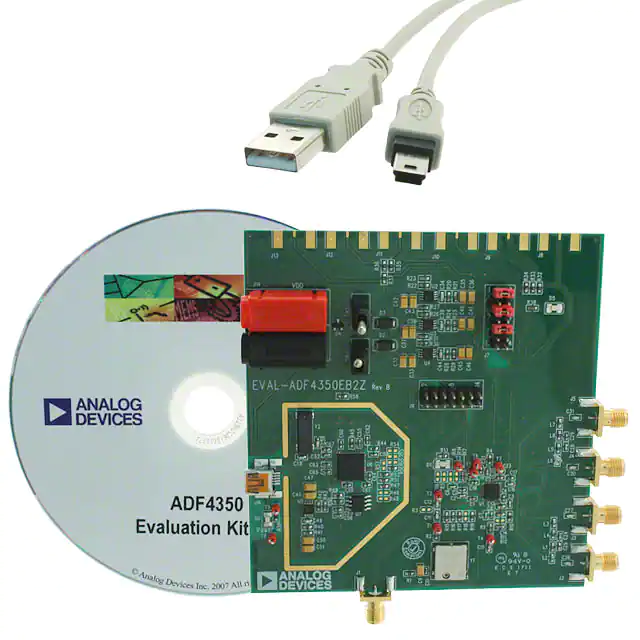

| EVAL-ADF4350EB2Z | 开发板/评估板/验证板(废弃) | EVALUATION BOARD 2 FOR ADF4350 | ¥1806.58250 | 在线订购 | |

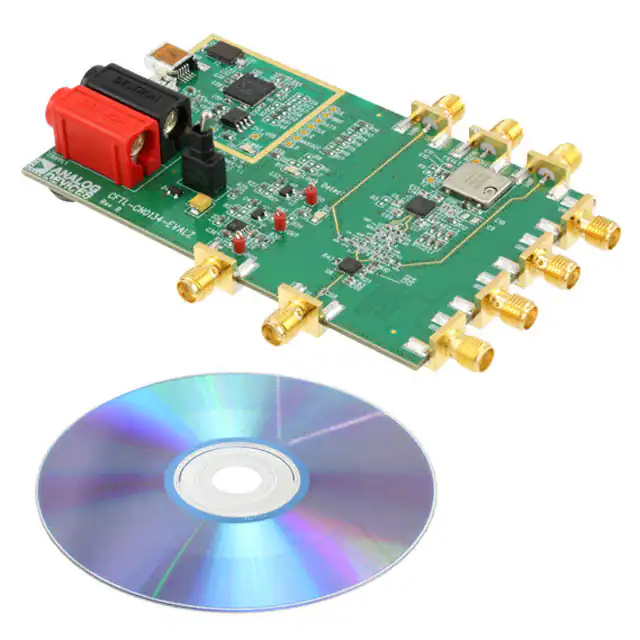

| CFTL-CN0134-EVALZ | RF其它IC和模块-射频器件 | EVAL BOARD CN0134 | 在线订购 |
