AD8217高分辨率，零漂移电流分流监控器
ADI公司的AD8217（AD8217 High Resolution, Zero-Drift Current Shunt Monitor）具有20 V / V的设置增益，最大增益误差为±0.35％
发布时间：2018-06-14
ADI公司的 AD8217是一款高压，高分辨率电流分流放大器。它具有20 V / V的设定增益，在整个温度范围内具有最大±0.35％的增益误差。缓冲输出电压直接与任何典型转换器连接。AD8217具有出色的4.5 V至80 V共模抑制性能，并包含一个内部LDO，可直接从高压轨为器件供电。因此，如果输入共模范围为4.5 V至80 V，则无需额外供电.AD8217可在各种工业和电信应用中的分流电阻上执行单向电流测量，包括电机控制，电池管理和基站功率放大器偏置控制。
AD8217高分辨率，零漂移电流分流监控器特性
高共模电压范围
4.5 V至80 V工作电压
0 V至85 V的存活率
缓冲输出电压
宽工作温度范围：-40°C至+ 125°C
出色的交流和直流性能
±100 nV /°C偏移漂移（典型值）
±100μV/°C偏移（典型值）
±5 ppm /°C增益漂移（典型值）
DC时的100 dB CMRR（典型值）
AD8217高分辨率，零漂移电流分流监控器应用
高侧电流检测
48在电信
能源管理
基站
单向电机控制
精密高压电流源
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

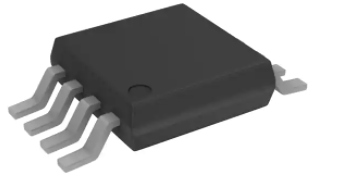

 | | AD8217BRMZ-R7 | 电流源-电源管理 | IC CURRENT MONITOR HI SIDE 8MSOP | ￥16.12440 | 在线订购 |
 | | AD8218BRMZ | 电流检测放大器-运算放大器及比较器 | 零漂移，双向电流分流监视器 | 在线订购 | |
| | AD8219BRMZ | 电流源-电源管理 | Current Monitor Regulator High-Side 8-MSOP | 在线订购 |
