A4952、A4953 和 A4954 全桥电机驱动器
Allegro 全桥电机驱动器(A4952, A4953, and A4954 Full Bridge Motor Drivers)内置 PWM 发生器并具有可调节电流限制功能
发布时间:2018-06-14
Allegro 的 A4954 专用于 DC 电机的脉宽调制 (PWM) 控制,能够提供高达 ±2 A 的峰值输出电流和高达 40 V 的工作电压。配备输入端子,用于连接外部施加的 PWM 控制信号来控制 DC 电机的速度与方向。内置同步整流控制电路用来降低 PWM 操作时的功率耗散。内部电路保护包括过流保护、电机引出线与接地或电源短接、有滞后的热关断、VBB 欠压监控,以及交叉电流保护。

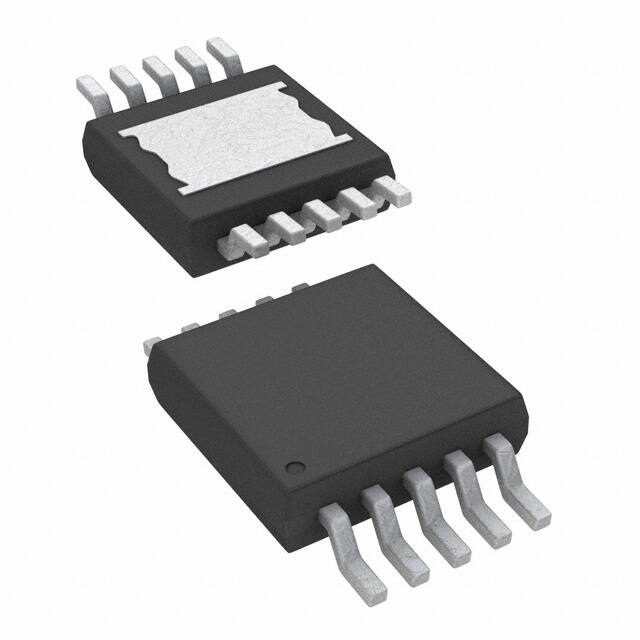

A4952 采用薄型 10 引脚 MSOP 封装,A4953 采用薄型 8 引脚 SOICN 封装,A4954 采用薄型 16 引脚 TSSOP 封装。所有封装均为无铅封装,并具有裸露散热焊盘及 100% 雾锡电镀引脚框架。
A4952、A4953 和 A4954 全桥电机驱动器特性
低 RDS(on) 输出
过流保护 (OCP)
电机短路保护
电机引出线与接地短路保护
电机引出线与电池短路保护
低功耗待机模式
可调节 PWM 电流限制
同步整流
内部欠压锁定 (UVLO)
交叉电流保护
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| A4953ELJTR-T | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRIVER PAR 8SOIC | ¥7.01106 | 在线订购 | |
| A4952ELYTR-T | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRIVER 8V-40V 10MSOP | ¥18.30818 | 在线订购 | |
| A4954ELPTR-T | 电机驱动器及控制器-接口及驱动芯片 | IC MOTOR DRIVER PAR 16TSSOP | ¥11.90368 | 在线订购 |
