LTC3375降压型稳压器
凌力尔特公司的8通道可配置1A降压DC / DC,适用于多轨系统(LTC3375 Buck Regulators)
发布时间:2018-06-14
凌力尔特公司的 LTC3375是一款高度集成的通用电源管理解决方案,适用于需要多个低压电源的系统。该器件具有8个独立的1A通道,采用紧凑型QFN封装,具有I 2 C控制,灵活的排序和故障监控功能。LTC3375包含8个内部补偿,高效同步降压稳压器以及高压常开25 mA LDO控制器。每个降压调节器都有自己独立的2.25 V至5.5 V输入电源,输出电压范围为0.425 V至V IN。该器件的按钮ON / OFF / RESET控制,上电复位和看门狗定时器提供灵活可靠的上电排序和系统监控。LTC3375具有可编程和可同步的1 MHz至3 MHz振荡器,默认开关频率为2 MHz。所有DC / DC关闭时静态电流仅为11μA,从而节省了电池运行时间。它是各种多通道应用的理想选择,包括工业,汽车和通信系统。
LTC3375降压型稳压器特性
8通道独立降压DC / DC主从配置,每个输出轨可配置高达4 A,带一个电感
所有DC / DC的输出电压范围均为0.425 V至V IN
用于自主排序(或I 2 C控制)的精确使能引脚阈值
I 2 C每个通道可选择定相(90°步进)
1 MHz至3 MHz可编程/可同步振荡器频率(默认为2 MHz)
可编程上电复位/看门狗/按钮时序
模温监控输出

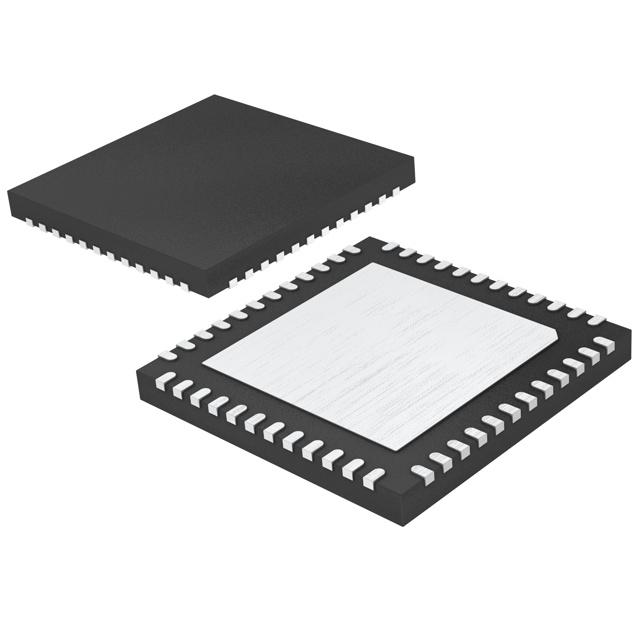

48引脚7 mm×7 mm QFN封装
每个DC / DC(2.25 V至5.5 V)的独立V IN电源
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| LTC3375EUK#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.425V 8 输出 1A 48-WFQFN 裸露焊盘 | 在线订购 | ||
| LTC3375HUK#PBF | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 1A 8OUT 48QFN | 在线订购 | ||
| LTC3375IUK#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 0.425~5.5V 1A QFN48 裸露焊盘 | 在线订购 |
