CH和JB温度系数电容器
TDK和Digi-Key（CH and JB Temperature Coefficient Capacitors）扩展了温度特性，包括JB和CH
发布时间：2018-06-14
TDK与Digi-Key合作，扩大了JB和CH温度特性的可用性。虽然JB和CH温度系数与北美和欧洲常用的C0G和X5R特性相似，但它们在降温温度范围内进行了优化。下图提供了CH / C0G和JB / X5R温度系数之间的对比图表。表1中显示了1类C0G和CH系数的固有稳定性。您会注意到CH适用于-25°C至85°C，电容变化为0±60ppm。C0G产品支持-55°C至125°C，盖帽更换为0±30ppm。JB温度特性在-25°C至85°C的温度范围内工作，电容变化为±10％，其中X5R的工作温度范围为-55°C至85°C，电容变化为±15％。
这些CH和JB温度系数用于诸如电弧抑制，瞬态抑制，旁路，平滑，去耦，滤波，阻塞和定时等目的。虽然本质上是基本的，但目前的产品趋势要求MLCC提供卓越的特性和可靠性。TDK通过其陶瓷电介质薄层和多层技术，最高质量控制措施以及广泛的研究和开发来回应这一呼吁，以提高电容和可靠性，达到业界最高水平。
申请CH
时间常数，共振（低损耗）
缓冲，吸音（低损耗）
耦合，滤波器（电容稳定性）
JB的应用程序
平滑
解耦
过滤
通过传递
闭塞
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

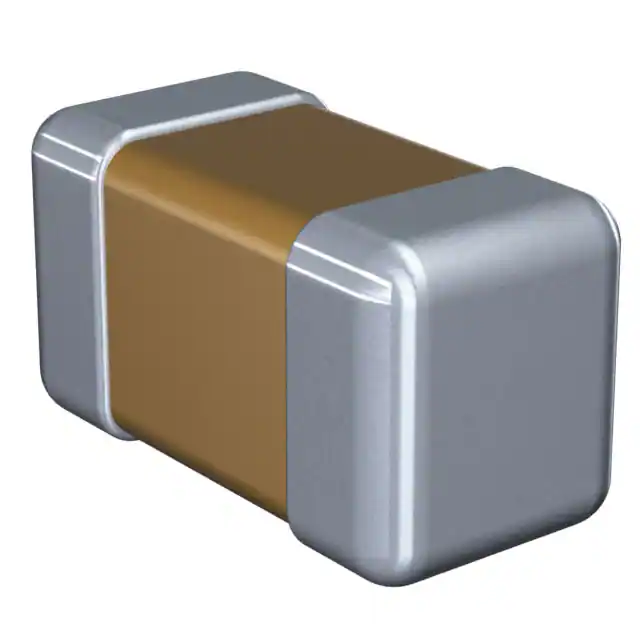

 | | C0603CH1E0R5C030BA | 电容器 | 贴片电容（MLCC） 0201 0.5pF ±0.25pF 25V CH | 在线订购 | |
-0,33mm-C-Series_tmb.jpg) | | C0603CH1H0R5C030BA | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 0.5pF ±0.25pF 50V CH | ￥0.84043 | 在线订购 |
| | C0603CH1H3R3C030BA | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 3.3pF ±0.25pF 50V CH | 在线订购 | |
| | C0603CH1H6R8D030BA | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 6.8pF ±0.5pF 50V CH | 在线订购 | |
| | C0603CH1H030C030BA | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 3pF ±0.25pF 50V CH | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | C0603JB1C154K030BC | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 150nF ±10% 16V JB | ￥0.29714 | 在线订购 |
| | C0603CH1H2R2C030BA | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 2.2pF ±0.25pF 50V C0H | 在线订购 | |
| | C0603JB1E154M030BC | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 150nF ±20% 25V JB | ￥0.43268 | 在线订购 |
 | | C0603JB1A474M030BC | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 470nF ±20% 10V JB | ￥0.29714 | 在线订购 |
| | C0603JB1E154K030BC | 贴片电容（MLCC）-电容器 | 贴片电容（MLCC） 0201 150nF ±10% 25V JB | 在线订购 |
