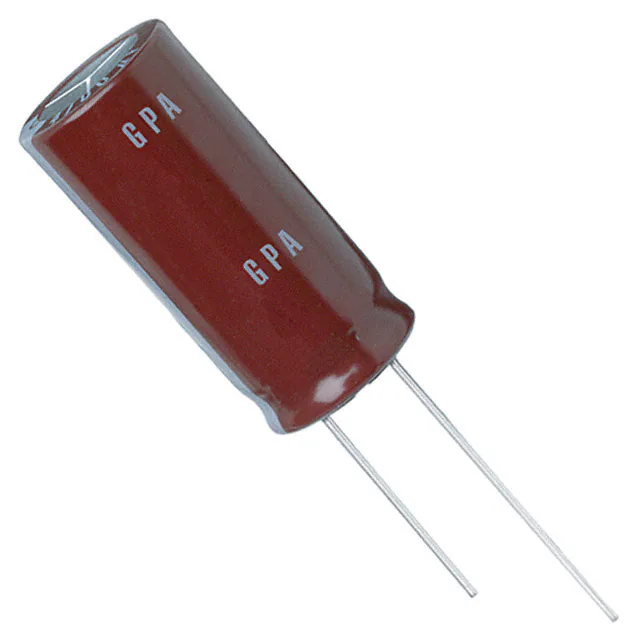

GPA系列电容器
63 V至100 V铝电解电容器(GPA Series Capacitors)可确保United Chemi-Con在125°C下运行3,000至5,000小时
发布时间:2018-06-14
United Chemi-Con的 GPA系列铅型铝电解电容器最适用于直喷发动机ECU,电动助力转向ECU和各种其他控制器。随着汽车变得更加电子控制,铝电解电容器也需要具有更高的耐热性,更高的电压和更高的纹波能力。GPA系列的特性包括高耐热性和高纹波电流,以及高耐久性 - 在125°C下运行3000至5000小时。
迄今为止,只有额定电压为25至50 V的产品才推向市场,但最近增加了额定电压为63至100 V的产品。此外,该系列还可确保150°C时的高耐热性。GPA系列将是汽车应用的理想产品。
GPA系列电容器特性
耐久度1:125°C 3,000h / 5,000h
耐久性2:150°C 100h + 125°C 2,500 / 4,500h
电压:25~100 V.
电容:200~6800μF
尺寸:φ12.5×20L~φ18×40L
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| EGPA800ELL122MM40S | 逻辑 - 专用逻辑 | CAP ALUM 1200UF 20% 80V RADIAL | 在线订购 | ||
| EGPA350ELL681MK20S | 铝电解电容器-电容器 | CAP ALUM 680UF 20% 35V RADIAL | 在线订购 | ||
| EGPA500ELL471MK20S | 铝电解电容器-电容器 | CAP ALUM 470UF 20% 50V RADIAL | 在线订购 | ||
| EGPA350ELL222ML30S | 铝电解电容器-电容器 | CAP ALUM 2200UF 20% 35V RADIAL | 在线订购 | ||
| EGPA101ELL201ML20S | 逻辑 - 专用逻辑 | CAP ALUM 200UF 20% 100V RADIAL | 在线订购 | ||
| EGPA500ELL222ML40S | 铝电解电容器-电容器 | 2200µF 50V Aluminum Capacitors Radial, Can 20 mOhm @ 100kHz 5000 Hrs @ 125°C | 在线订购 | ||
| EGPA350ELL102MK25S | 铝电解电容器-电容器 | CAP ALUM 1000UF 20% 35V RADIAL | 在线订购 | ||
| EGPA350ELL152MM20S | 铝电解电容器-电容器 | 1500 µF 35 V 铝电解电容器 径向,Can 32 毫欧 @ 100kHz 125°C 时为 3000 小时 | 在线订购 | ||
| EGPA630ELL681MM20S | 铝电解电容器-电容器 | CAP ALUM 680UF 20% 63V RADIAL | 在线订购 | ||
| EGPA101ELL511MM30S | 铝电解电容器-电容器 | CAP ALUM 510UF 20% 100V RADIAL | 在线订购 | ||
| EGPA250ELL682MM40S | 铝电解电容器-电容器 | CAP ALUM 6800UF 20% 25V RADIAL | 在线订购 | ||
| EGPA101ELL621MM35S | 铝电解电容器-电容器 | 620µF 100V Aluminum Capacitors Radial, Can 44 mOhm 5000 Hrs @ 125°C | 在线订购 | ||
| EGPA101ELL561ML40S | 铝电解电容器-电容器 | 560 µF 100 V 铝电解电容器 径向,Can 46 毫欧 @ 100kHz 125°C 时为 5000 小时 | 在线订购 | ||
| EGPA800ELL331ML20S | 铝电解电容器-电容器 | CAP ALUM 330UF 20% 80V RADIAL | 在线订购 | ||
| EGPA630ELL102ML35S | 铝电解电容器-电容器 | CAP ALUM 1000UF 20% 63V RADIAL | 在线订购 | ||
| EGPA250ELL222MK30S | 铝电解电容器-电容器 | CAP ALUM 2200UF 20% 25V RADIAL | 在线订购 | ||
| EGPA500ELL122MU35S | 铝电解电容器-电容器 | CAP ALUM 1200UF 20% 50V RADIAL | 在线订购 | ||
| EGPA800ELL471ML25S | 铝电解电容器-电容器 | CAP ALUM 470UF 20% 80V RADIAL | 在线订购 | ||
| EGPA350ELL222MM25S | 铝电解电容器-电容器 | CAP ALUM 2200UF 20% 35V RADIAL | 在线订购 | ||
| EGPA500ELL182MM30S | 铝电解电容器-电容器 | 1800µF 50V Aluminum Capacitors Radial, Can 26 mOhm 5000 Hrs @ 125°C | 在线订购 |
