    TDK的单层和双层配置MLCC(CKG Series Multilayer Ceramic Chip Capacitors)

    发布时间:2018-06-14

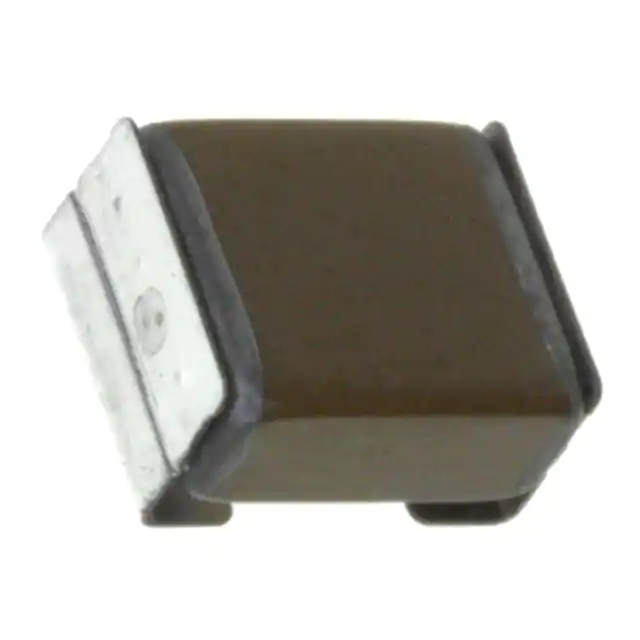

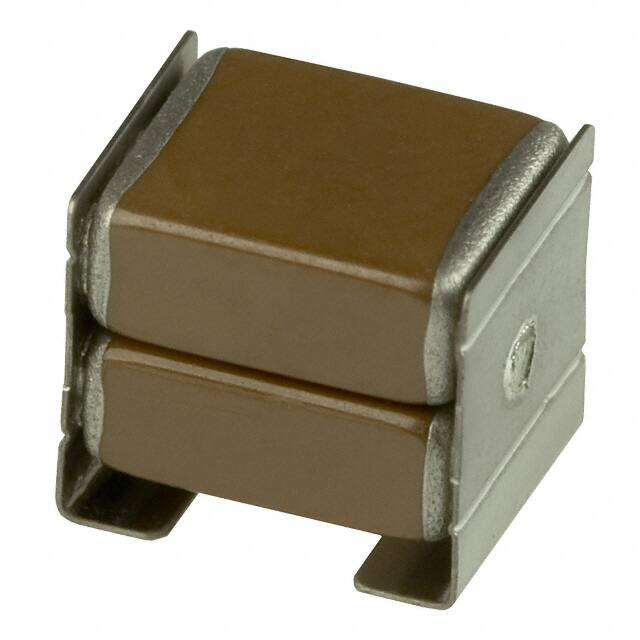

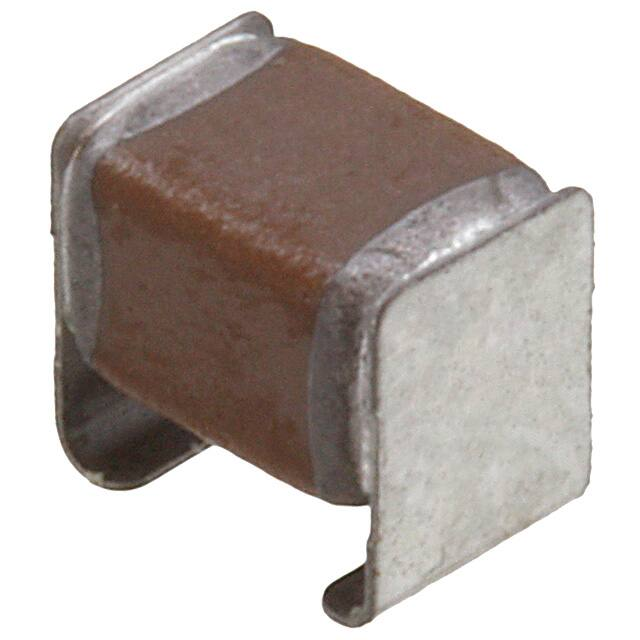

    TDK的巨型帽CKG系列MLCC附有引线框架。它们有单堆叠和双堆叠配置。

    TDK的巨型电容采用42导线合金框架,以单层或双层(堆叠)配置连接到MLCC的末端。引线框架吸收外部应力,从而实现更强大的性能。有效地,引线框架允许外部应力超出传统MLCC的典型允许范围。巨型电容器是高电路板柔性应用以及极易受弯曲影响的物理大型电路板的绝佳选择。其他柔性解决方案旨在抵抗短路,但仍导致电容器间歇或完全失效。巨型电容器具有更大程度的抗弯曲性,无电容器故障。

    引线框架还吸收其他应力,如振动和温度。与电解电容相比,Mega Caps具有更低的ESL和ESR,并具有更高的频率响应。由于巨型电容使用MLCC,因此它们没有极性。与电解电容器相比,CKG系列巨型电容器具有更高的可靠性。


    CKG系列多层陶瓷片式电容器特性

    • 能够吸收热应力和机械应力

    • 单个电容器占位面积上的电容两倍

    • 通过纹波电流改善发热

    • 与电解电容相比,ESR / ESL更低

    • 改善振动性能

    • 没有极性

    CKG系列多层陶瓷片式电容器应用

    1. 平滑化

    2. 更换电解电容器

    3. 温度变量应用

    4. 降低压电效应

    5. 电源

    6. DC / DC转换器

    7. 电信基础设施

    CKG Series Capacitors
    图片数据手册产品型号产品分类产品描述价格操作
    CKG32KX7S1H106M335AH贴片电容(MLCC)-电容器贴片电容(MLCC) SMD 10µF ±20% 50V X7S¥12.77095在线订购
    CKG32KX7R2E224K335AH贴片电容(MLCC)-电容器贴片电容(MLCC) SMD 220nF ±10% 250V X7R¥12.77095在线订购
    CKG57KX7R1C476M335JH贴片电容(MLCC)-电容器贴片电容(MLCC) SMD 47µF ±20% 16V X7R在线订购
    CKG45NX7S1H106M500JH贴片电容(MLCC)-电容器贴片电容(MLCC) CAP_6.1X5.1MM_SM 10µF ±20% 50V X7S¥13.93194在线订购
    CKG45NX7T2W105M500JH贴片电容(MLCC)-电容器贴片电容(MLCC) SMD2 1µF ±20% 450V X7T¥13.93194在线订购
    CKG45NX7S2A106M500JH贴片电容(MLCC)-电容器贴片电容(MLCC) CAP_6.1X5.1MM_SM 10µF ±20% 100V X7S¥13.93194在线订购
    CKG32KX7S1H106K335AJ贴片电容(MLCC)-电容器贴片电容(MLCC) SMD 非标准 10µF ±10% 50V X7S在线订购
    CKG45NX7T2E225M500JH贴片电容(MLCC)-电容器贴片电容(MLCC) CAP_6.1X5.1MM_SM 2.2µF ±20% 250V X7T在线订购
    CKG57NX5R1H226M500JH贴片电容(MLCC)-电容器贴片电容(MLCC) CAP_6.1X5.1MM_SM 22µF ±20% 50V X5R¥34.84490在线订购
    CKG57NX7S1C107M500JH贴片电容(MLCC)-电容器贴片电容(MLCC) CAP_6.1X5.1MM_SM 100µF ±20% 16V X7S¥15.39182在线订购
