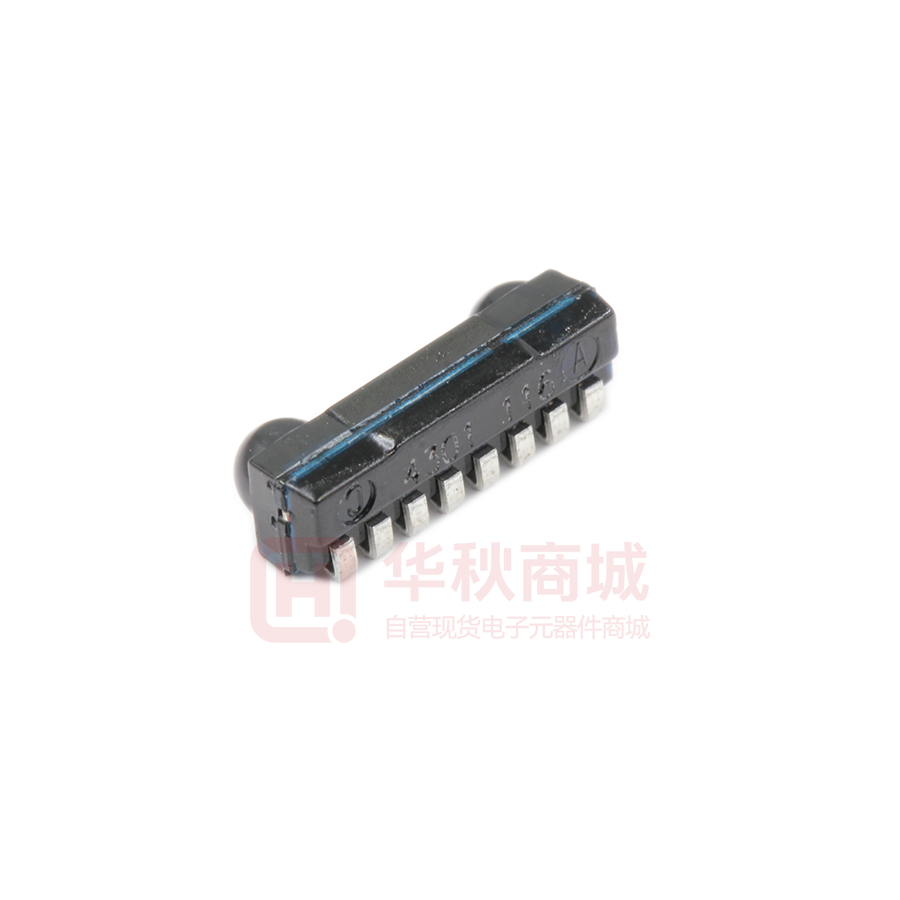

TFDU4301红外收发模块
Vishay / Semiconductors的低调红外收发器模块(TFDU4301 Infrared Transceiver Module)
发布时间:2018-06-14
Vishay / Semiconductor的 TFDU4301是一款薄型(2.5 mm)红外收发器模块。它符合最新的IrDA®物理层标准,适用于快速红外数据通信,支持高达115.2 kbit / s(SIR)的IrDA速度和基于载波的远程控制。收发器模块由PIN光电二极管,红外发射器(IRED)和低功耗控制IC组成,可在单个封装中提供全面的前端解决方案。
该器件涵盖了接近1 m的扩展IrDA低功率范围。通过外部电流控制电阻,可以在较短的范围内调节电流。
RXD输出脉冲宽度与光输入脉冲宽度无关,并始终保持固定的脉冲宽度,使器件成为标准配置的最佳选择。TFDU4301具有三态输出,并在关断模式下浮动,具有弱上拉功能。
TFDU4301红外收发模块特性
典型的遥控范围12米
低功耗(<典型电源电流70μA)
电源关断模式(全温度范围内<1μA关断电流,最高85°C)
表面贴装封装
高效发射器
三态接收器输出,在弱上拉时关闭
扩展IrDA低功率范围至约70厘米
在-30°C至+ 85°C的整个温度范围内,工作电压范围为2.4 V至5.5 V.
薄型(通用)封装,能够进行侧面和顶部视图方向的表面贴装焊接
符合IrDA背景灯规格
符合RoHS指令2002/95 / EC并符合WEEE 2002/96 / EC
TFDU4301红外收发模块应用
适用于电池供电的应用
电信产品(手机,寻呼机)
数码相机和摄像机
打印机,传真机,复印机和屏幕投影仪
医疗和工业数据收集
诊断系统
笔记本电脑,台式电脑,掌上电脑(Win CE,Palm PC),PDA
互联网电视盒,视频会议系统
外置红外适配器(加密狗)
数据记录器
全球定位系统
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| TFDU4301-TT3 | 传感器配件/附件-传感器 | 115.2kbs (SIR) IRDA Transceiver Top View | ¥28.76148 | 在线订购 | |
| TFDU4301-TT1 | 热释电红外传感器及IC-传感器 | 红外收发模块(SIR, 115.2 kbit/s)用于IrDA®应用 | ¥24.76440 | 在线订购 | |
| TFDU4301-TR3 | 传感器配件/附件-传感器 | TXRX IRDA 115.2KB 2.5MM 8SMD | ¥23.64549 | 在线订购 | |
| TFDU4301-TR1 | 传感器配件/附件-传感器 | TXRX IRDA 115.2KB 2.5MM 8SMD | ¥47.09099 | 在线订购 |
