XC6216系列电压调节器
Torex提供28 V，低功耗，150 mA稳压器（XC6216 Series Voltage Regulator）
发布时间：2018-06-14
该特瑞仕XC6216系列是一款正电压稳压器IC，工作电压为28 V. 该系列包括电压基准，误差放大器，限流器，热关断电路，相位补偿电路和驱动晶体管。XC6216D输出电压是固定的，可使用激光微调技术在2.0 V至12 V的范围内以0.1 V的增量进行选择。XC6216C输出电压范围可通过外部电阻从2.0 V扩展至23 V. 输出稳定电容（CL）还兼容低ESR陶瓷电容。内置过流保护电路和热关断电路。当输出电流达到电流限制水平或结温达到温度限制水平时，这两个保护电路将工作。
XC6216系列电压调节器特性
最大输出电流为150 mA
28 V工作电压
输出电压为3.0 V，5.0 V和2.0 V~23 V，带外部电阻
低功耗5μA
XC6216系列电压调节器应用
汽车音响，汽车导航系统
笔记本电脑，PDA
家用电器
视听设备（照相机，录像机等）
无绳电话，无线通讯设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

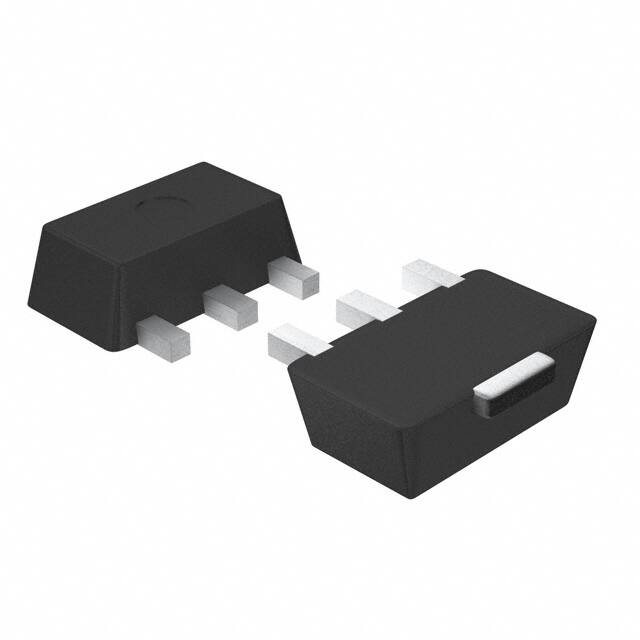

 | | XC6216D502PR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 5V 150MA SOT89 | ￥6.59230 | 在线订购 |
| | XC6216D332PR-G | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 150MA SOT89 | ￥4.22280 | 在线订购 |
